汽车动力电池气密性测试仪是如何测试

一款新能源纯电动车用户评价好不好用，值不值得推荐购买，安全和续航里程二者缺一不可，离开此两者谈智能体验就是耍liu氓。作为电动汽车主要储能元件的电池包，装载着电池组，是新能源电动汽车的核心部件，能够直接对新能源电动汽车的性能产生重要影响。而为了车辆的安全性，电池厂商在设计电池包的时候，会根据车辆使用环境，做好相应的防护措施，尽可能杜绝安全隐患，对于电池包的防水能力也是有一定要求的。动力电池包做为新能源汽车上的核心部件，关于动力电池包气密性的好坏也是至关重要，直接影响到整车的安全性。对于动力电池包的研发技术上，对动力电池包的强度、刚度、散热、防水、绝缘等设计要求很高，所以动力电池包的设计和动力电池包气密性测试、动力电池包气密性检测就显得密切相关。


一般来说，动力电池在出厂前是做过防水测试的，在雨天驾驶车辆是没有问题的。但是如果说，我们碰巧遇到大雨或者是发大水，那么电池包内部就很有可能会进水，从而引起动力电池组的不良反应。如何生产出一块合格的、稳定的电池成为新能源汽车行业发展的第1要务，新能源汽车电池包的密封性测试，气密性检测也成为一个关注的要点。

每个电池在出厂前一定要保证是气密的。如果不是这种情况，不仅长期降低电池电量，而且大气湿度的渗透也会破坏不正确封闭的电池单元，结果可能是灾难性的。

通常来说，动力蓄电池包都需要做IP67防水等级的密封性测试，由于动力锂电池包产品面积较大，内部空间较小，本身材质较薄，所能承受的压力较小，Delta德尔塔仪器建议客户实施以下检测方法：采用压降法，一般通过电池包上的呼吸阀，对呼吸阀的孔直接充气，不需要做工装夹具。电池包大小不同，所用的测试时间也不同，通常电池包的体积比较大，测试时间从几分钟到十几分钟不等。通常情况下，电池包所用的测试压力比较低，因为过高的压力会引起电池包变形。

目前电动车的动力电池包外壳大多数是由铝和钢制成，但是目前蔚来汽车已经率先在电池包外壳上使用了碳纤维材料——碳纤维增强型塑料（CFRP）电池外壳比之前传统的材料轻了约40%，且在水密性、气密性以及耐腐蚀性方面也表现优异。采用该材料的电池包后不仅可为蔚来旗下电动车型减轻一定的重量，还会给换电带来便利。

当前市场主流的动力电池包气密性测试，主要的测试压力分为正压或负压，由于动力电池包产品面积较大，内部空间较小，本身材质较薄，所能承受的压力较小，所以一般只能接受几Kpa或几十Kpa的测试压力。但是由于动力电池包的气密性要求比较严格，在气密性测试仪器上面的精度要求也要求较高。

由于动力电池包的体积较大，所以在充气时间上要使用快速充气的方法进行充气，同时在气体冲入一段时间后又能够保证恒定压力是几Kpa或几十Kpa的测试压力，这样才能让动力电池包不被损坏，Delta德尔塔仪器率先在业内突破了这项测试技术并使之成熟应用。在使用快速充气的方法对动力电池包充气的时候，当气体得到一定的压力值，仪器内部控制程序自动将内部压力调节到几Kpa或几十Kpa的压力范围，整个测试过程一般为3～5min，ji大地提高了生产和品检效率，深受业内客户好评。

以下为Delta德尔塔仪器动力电池气密性测试仪产品可应用于动力电池包的整机出厂气密性检测，动力电池包的水冷管路气密性检测，电池包的接插件、线束等气密性检测。

仪器原理：

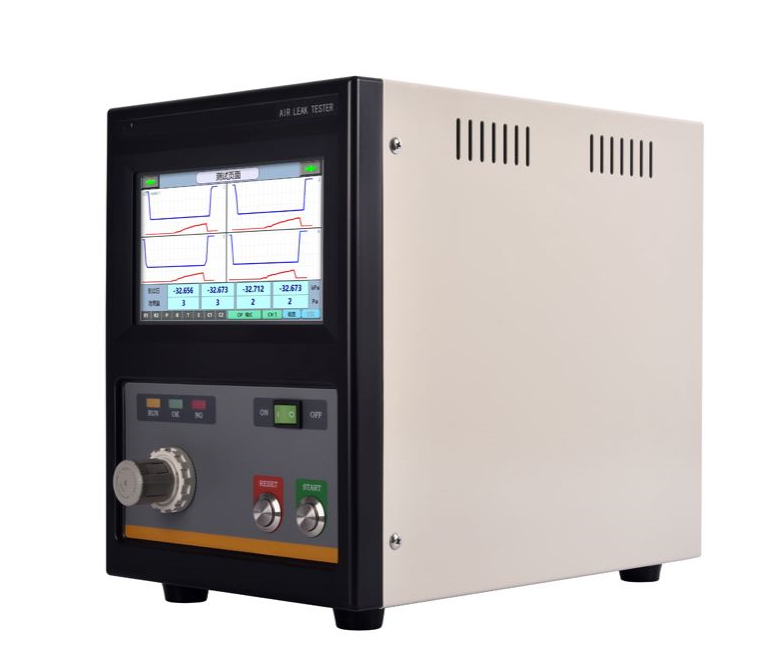

汽车动力电池气密性测试仪采用直压式原理，以空气为介质对产品检漏，是一款无损检测仪器。 工作原理是向测试品充气到zhi定的气压，然后关闭阀门，经过一段时间稳定后，测量检测时间段内气 压的变化，通过换算计算出泄漏量。此仪器以其精度高，功能齐全特点广泛应用于开口产品或密闭产品零部件的密封性检测。

功能特点：

7 寸触摸屏显示，中英文语言切换；

高分辨率 24 位压力模数转换器；

大泄漏，小泄漏 2 段报警功能；

OK,NG 计数功能；

XY 轴曲线图显示记录测试压力和泄漏量；

测试压单位 kPa, mbar , psi ,kgf/cm2,in Hg,mm Hg；

泄漏量单位 kPa,mL/min ；

8 组频道参数保存，可外部切换程序；

U 盘历史记录存储，可查询，打印，删除，截图；

PLC 输入输出 I/O 接口，可连接自动化设备；

测试品容积测量 （选配）；

RS485 通信接口 （选配）；

条码扫描器接口 （选配）；

微型打印机接口 （选配）。

仪器技术参数：

安装条件：

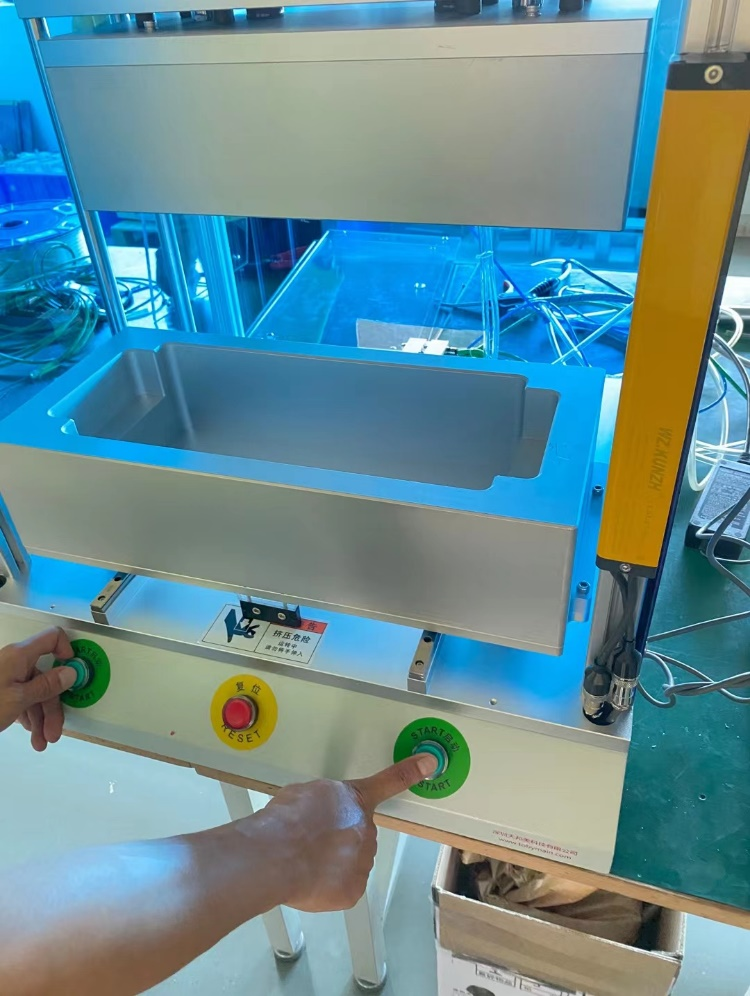

1 必须与符合要求的模具配套使用：模具必须能密封被测产品。

2 气源连接：本仪器必须使用稳定、洁净、干燥的压缩空气作为空气源，气压不能超过仪器的*大气压1Mpa，将仪器自带的气管接到测试仪的气源接口。

3 压缩气源注意事项：

1）仪器的压缩空气气源尽可能独立，不与工厂的生产线公用一个压缩空气气源；

2）仪器的压缩空气气源要足够稳定，气源气压波动不要超过50Kpa；

3）仪器自带的过滤器，要定期排污和清洁，保证进入仪器的空气清洁、干燥、无油污。
