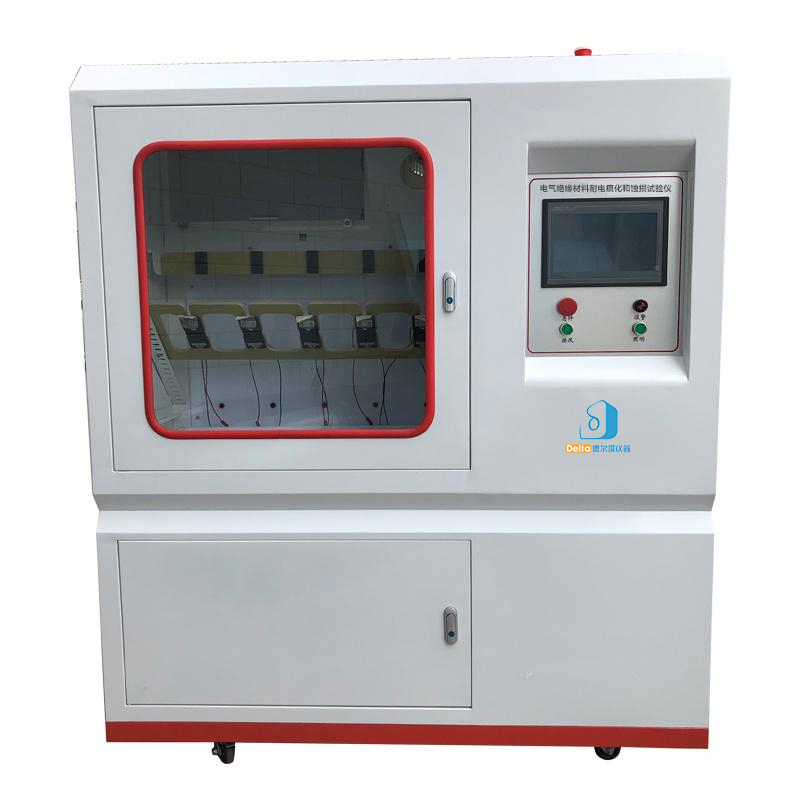

• Delta仪器电气绝缘材料耐电痕化测试仪 蚀损试验仪GB/T6553

    详细信息

     品牌:Delta仪器  型号:GS-T6553  加工定制:是
     外形尺寸:1350×820×1750 mm 重量:约320 ㎏ 产品用途:耐电痕化测试仪
     试验工位:5工位  施加电压:100V~6.0KV±5%可调  滤纸厚度:0.15~0.17mm
     试验串联电阻值:1.00~33KΩ

    一、设备概述:

    电气绝缘材料耐电痕化和蚀损试验仪是依据GB/T6553-2014/IEC60587-2007《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》等标准规定的模拟试验项目。适用于低压电器产品、电工电气等产品的固体电器绝缘材料及其产品,如:低压断路器、继电器插座、转换开关盖、接触器等,对其绝缘材料进行耐电痕化和蚀损的试验,模拟电源频率在工频(45Hz~65Hz)条件下,用液体污染物和斜面试样,通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。在电器产品受潮湿和杂质环境的影响下,不同极性带电部件之间或带电部件与接地金属之间可能会引起绝缘上的漏电,产生的电弧对电器造成击穿短路或由于放电使材料电蚀损,甚至起燃导致火灾。本试验仪就是真实模拟上述情况对绝缘材料进行的一种破坏性试验,用以测量和评定在规定电压下,绝缘体在电场和含杂质水的作用时的相对耐漏电起痕性。







    二、电气绝缘材料耐电痕化和蚀损试验仪特征

    1. 本设备采用7英寸真彩TFT液晶触摸屏+PLC智能程序控制,可自动校验液体流速,保证了流速的准确性,保证了试验的准确性;

    2. 本设备采用高精密恒流蠕动泵保证流速的准确,比电磁阀控制更准确;

    3. 采用可拆卸整体式滴液装置,试验时方便清理多余的污染液;

    4. 超强的电压电流保护报警程序,自动检测设备门的状态,在门处于打开状态时不能试验,保证试验人员的安全;

    5. 具有试验电压异常报警,电流过载保护,电流超量程报警;

    6.  顶部配有静音且防回流排风装置,试验结束后可排出燃烧所产生烟气

    7. 设备配备试验照明功能;8. 试验结束或者断电后数据能自动保存。



    三、主要技术参数:

    1. 试验工位:5工位(标准规定每种材料至少试验五个试样);

    2. 施加电压:100V~6.0KV±5%可调,当试验中高压回路电流达到或超过60mA持续2S后,继电器动作,切断电流,蜂鸣器报警指示试品不合格;

    3. 电压、启动、排液、切换、停止、排风、照明等均在触摸屏上实现,试验数据可存储在触摸屏内,试验结束自动跳出保存界面,填写保存名称即可保存数据,所有保存的数据均可在历史数据里查询;

    4. 电压大小、滴液时间、滴液次数、电流大小、滴液流速、设备门状态、z大电流、实验结果实时显示;

    5. 滤纸尺寸:按照标准尺寸要求制做,滤纸厚度为0.15~0.17mm;

    6. 滴液装置:高精密恒流滴液装置,滴液装置高度可调;

    7. 试验串联电阻值: 1.00~33KΩ ;

    8. 试验用污染液流速:0.075mL/min~0.90mL/min可根据电压自动调节调;

    9. 污染液:氯化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物。污染液在(23士)1℃时的电阻率应为(3.95 士0.05)Ω·m;

    10. 试验电极:上、下电极厚度为0.5mm,材料为304#不锈钢材质,尺寸按照标准尺寸要求制做,上、下电极之间的间距为50±0.5mm;

    (标准规定每次试验之前应清洗电极,如有必要,则应及时更换新的电极;每次试样都需要用新的8层滤纸衬垫,储积污染液。)

    11. 起痕判断:  依标准IEC60587-2007规定,在试样上施加电压(2.5k V,3. 5k V和4.5k V),并以一定流速滴污染液,在60mA以下的电流持续6H不过流即为通过;

    12. 设备电源:AC220(±10%)V/50HZ,3KW;

    13. 外型尺寸:整机约 W1350×D820×H1750mm;

    14. 整机质量:约320Kg。
