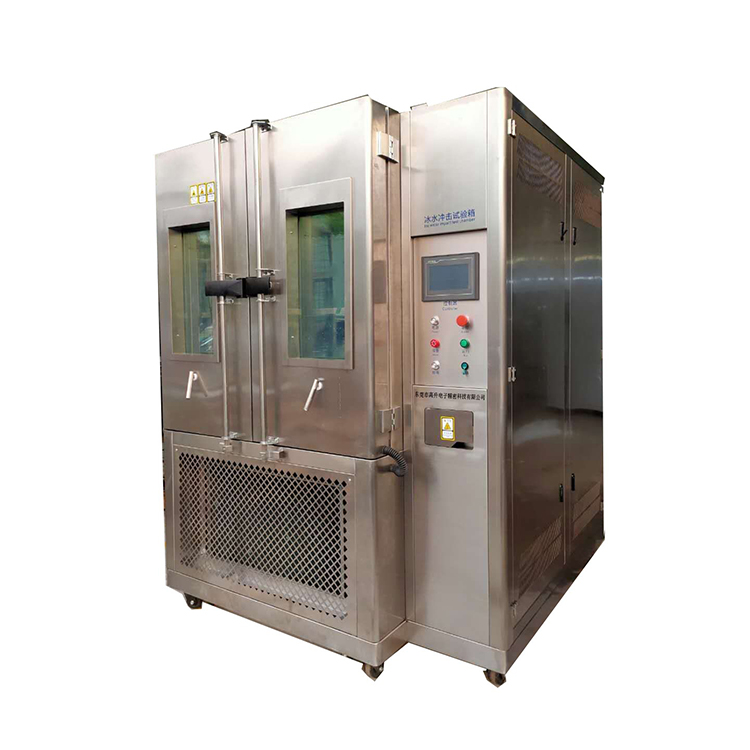

Delta德尔塔仪器冰水冲击试验机 耐冰水浸没性试验

内箱尺寸

1000×1000×1000mm（W*D*H）

外箱尺寸

约1800×1450×1965mm（W*D*H）以实际尺寸为准

试验实施

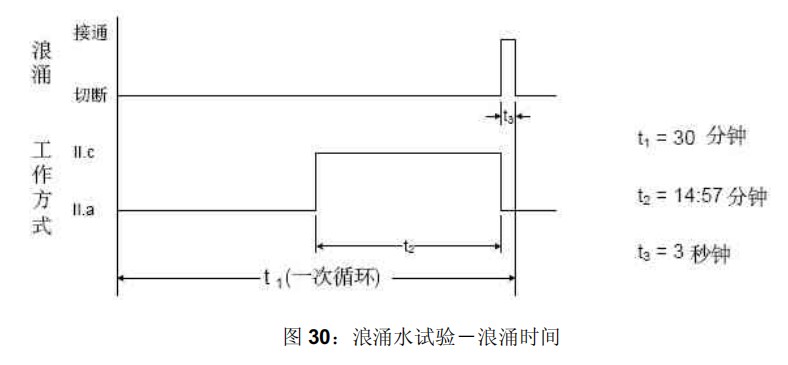

将试验加热到试验温度。按照图30对试件循环浪涌。必须对试件整个宽度进行浪涌

循环持续时间

30分钟

高温箱温度范围

RT+10～150℃

浪涌水温度范围

0℃～+4℃

浪涌介质

（需方自备）

管道水加3%重量百分比的亚利桑拉灰（需方自备），细度按照ISO12103-1，必须保证不断混和

试验用水

去子离水（需方自备）

浪涌时间

3秒钟

水流量

3L～4L，每次浪涌/每个喷嘴

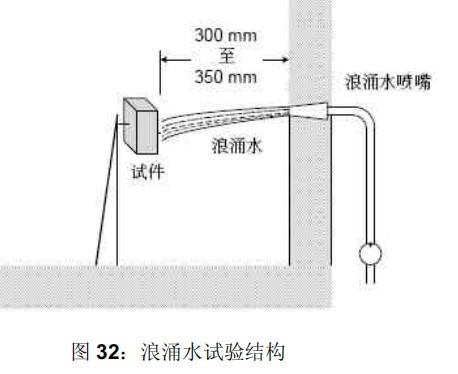

喷嘴到试样的距离

300～350mm

喷嘴数量

1套

试验循环次数

100次

温度分辨率

0.1℃

温度波动度

±0.5℃

温度均匀度

±2℃

喷嘴距样品距离

300～350mm

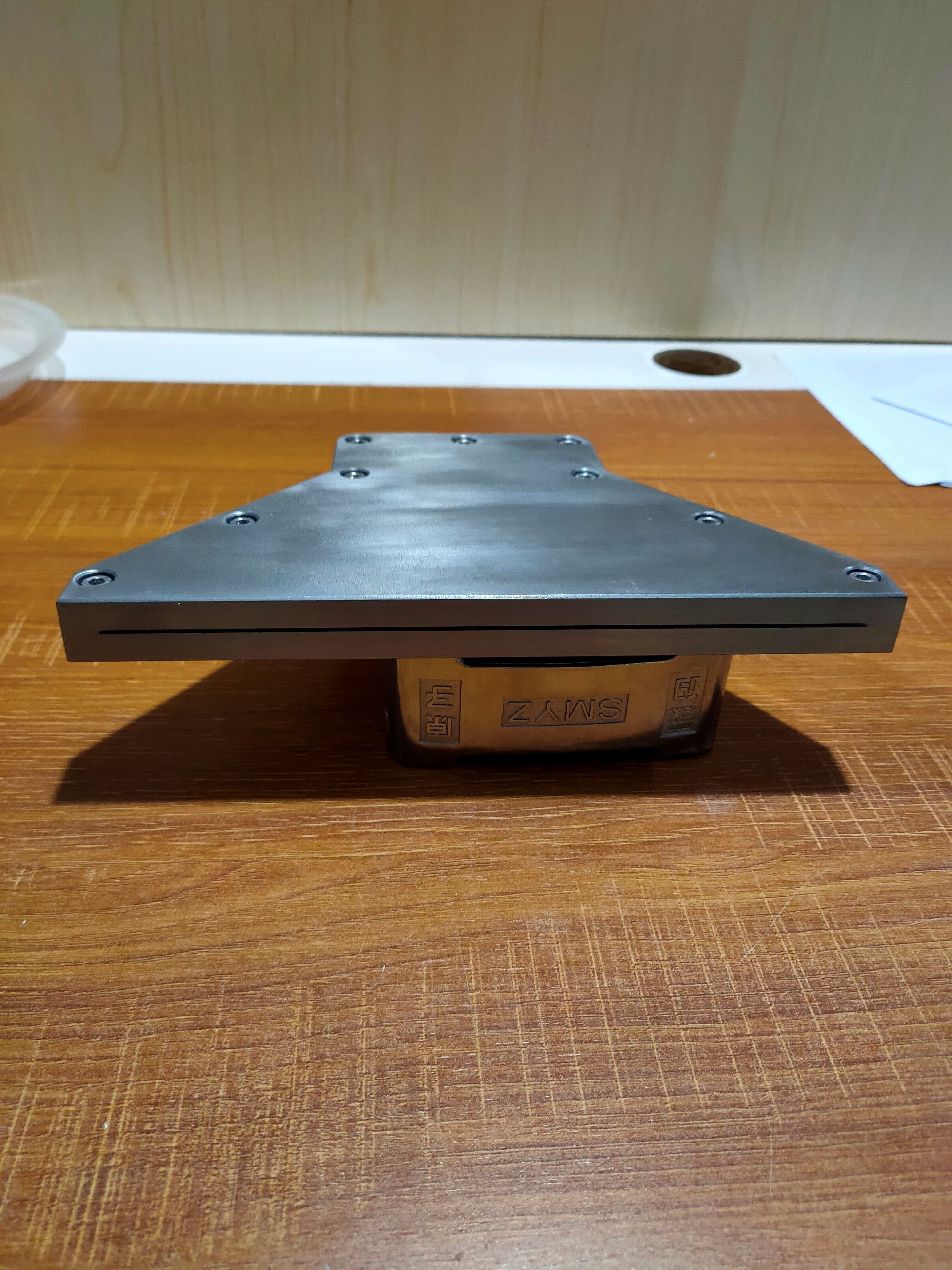

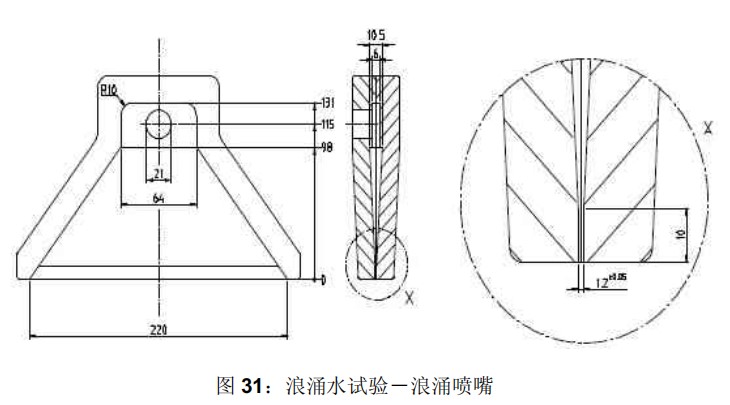

喷嘴

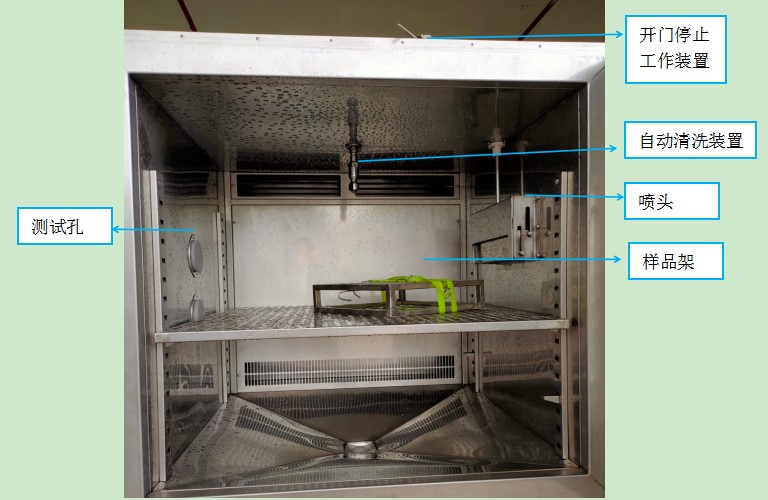

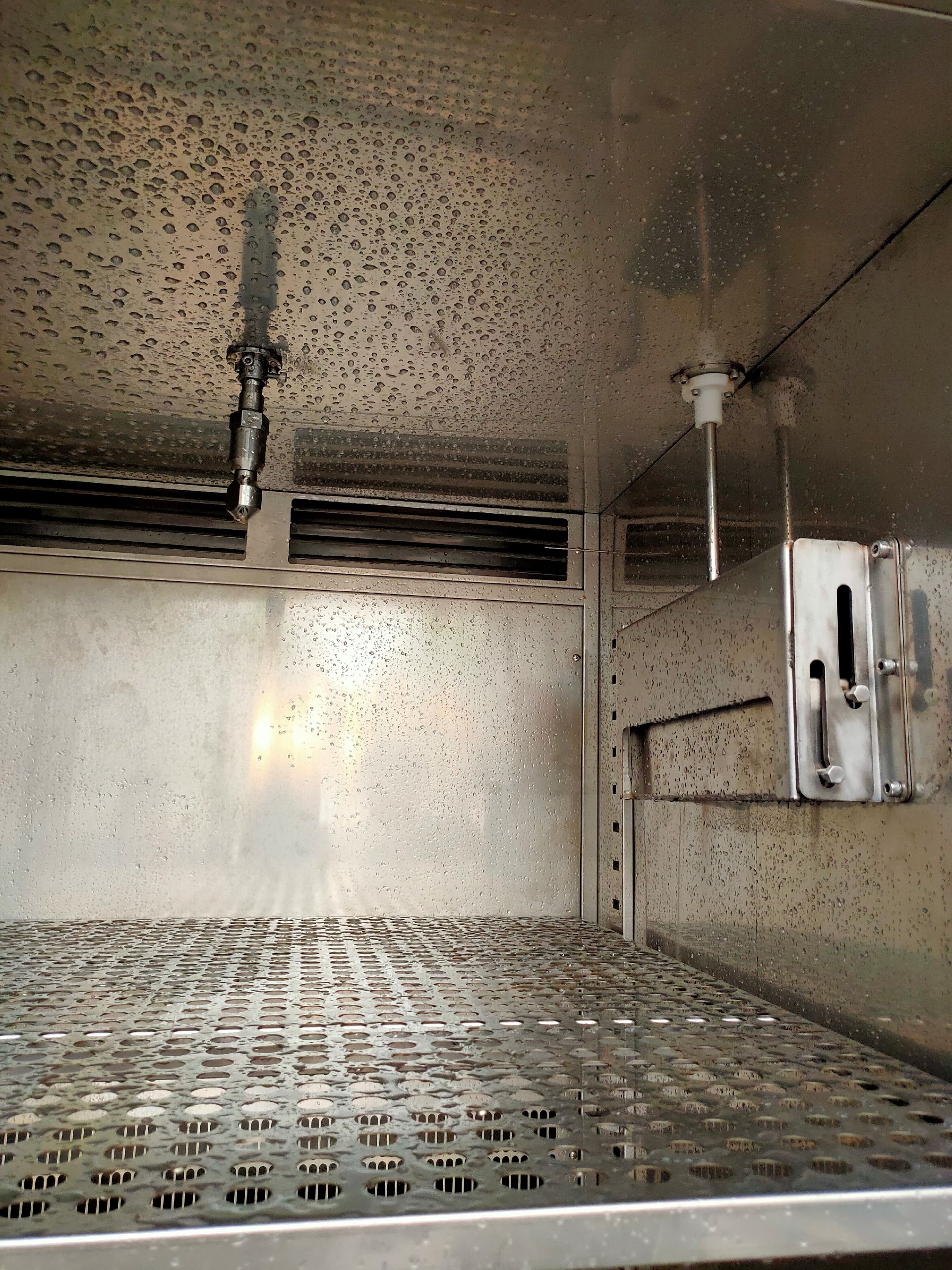

内箱结构

设备构造

试验样品固定

试验箱底部采用槽钢焊接成网状结构，上表面铺设钢板供安裝电动机，试验箱右侧板开孔加强处理供安装样品固定架，试验室內箱底部采用槽钢焊接与底座连接支撑，上面铺设1.2mm厚钢板加强供安装发电机用，钢板焊接到试验箱內胆外壁。

箱体材质

內箱材质：SUS316#不锈钢 1.2mm厚；

外箱材质：SUS304#不锈钢1.0mm厚；

控制箱和测试箱为整体式；

试验箱底部回收喷淋用水；

喷淋摆管位于试验箱中间位置，采用单边固定方式；

测试孔

1个，直径50mm，电源与插座用户自备

箱门

双开门；防爆把手

观察窗

门上有视窗，视窗中配有刮水器

照明

室内照明灯

配电控制柜

总电源断路器、人机界面控制器、配电板、散热风机、超温保护器、水泵。

回水系统

采用底部回收循环使用，从而达到节约用水

泥水供給系统

采用SUS316#不锈钢制作泥水供应水箱，配合泥水防结晶搅拌装置、泥水供水水泵及供水管调压裝置，保证恒压恒流供应喷淋

泥水补充

采用手动补水方式，将调制好的泥水直接导入泥水箱即可

管道清洗系统

为防止管道泥土结晶导致堵塞，试验结束后自动启动清水供水，将管道内泥土清洗干净，*清水供水电磁阀

清水供应

直接与自来水管连接即可，要求供水压力≧2kgf/cm2

泥水配制（需方自备）

使用泥水为3%亚利桑那粉  （注：若客户需用介质去离子水做测试，请自备纯水机1台）

电气控制系统

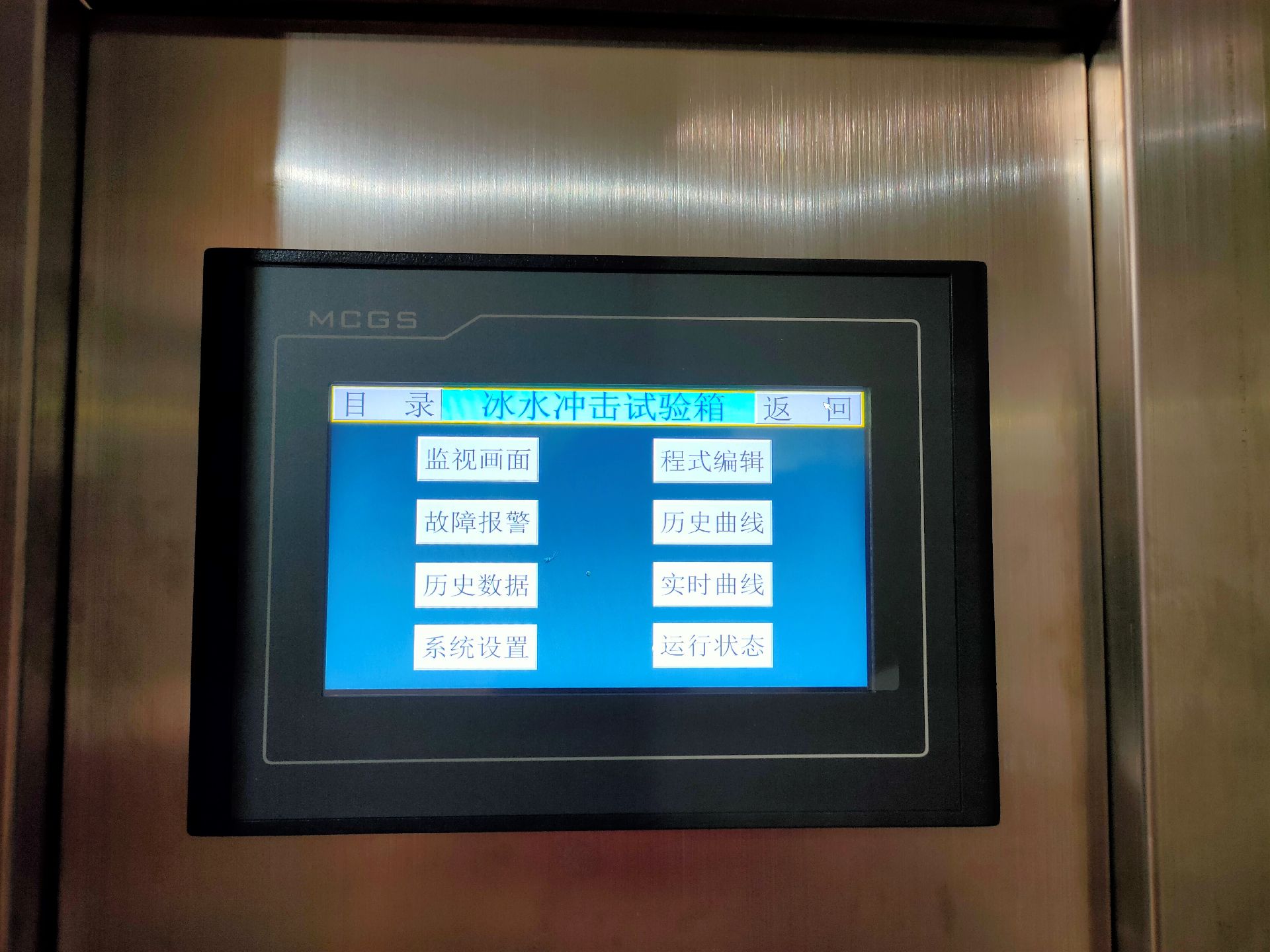

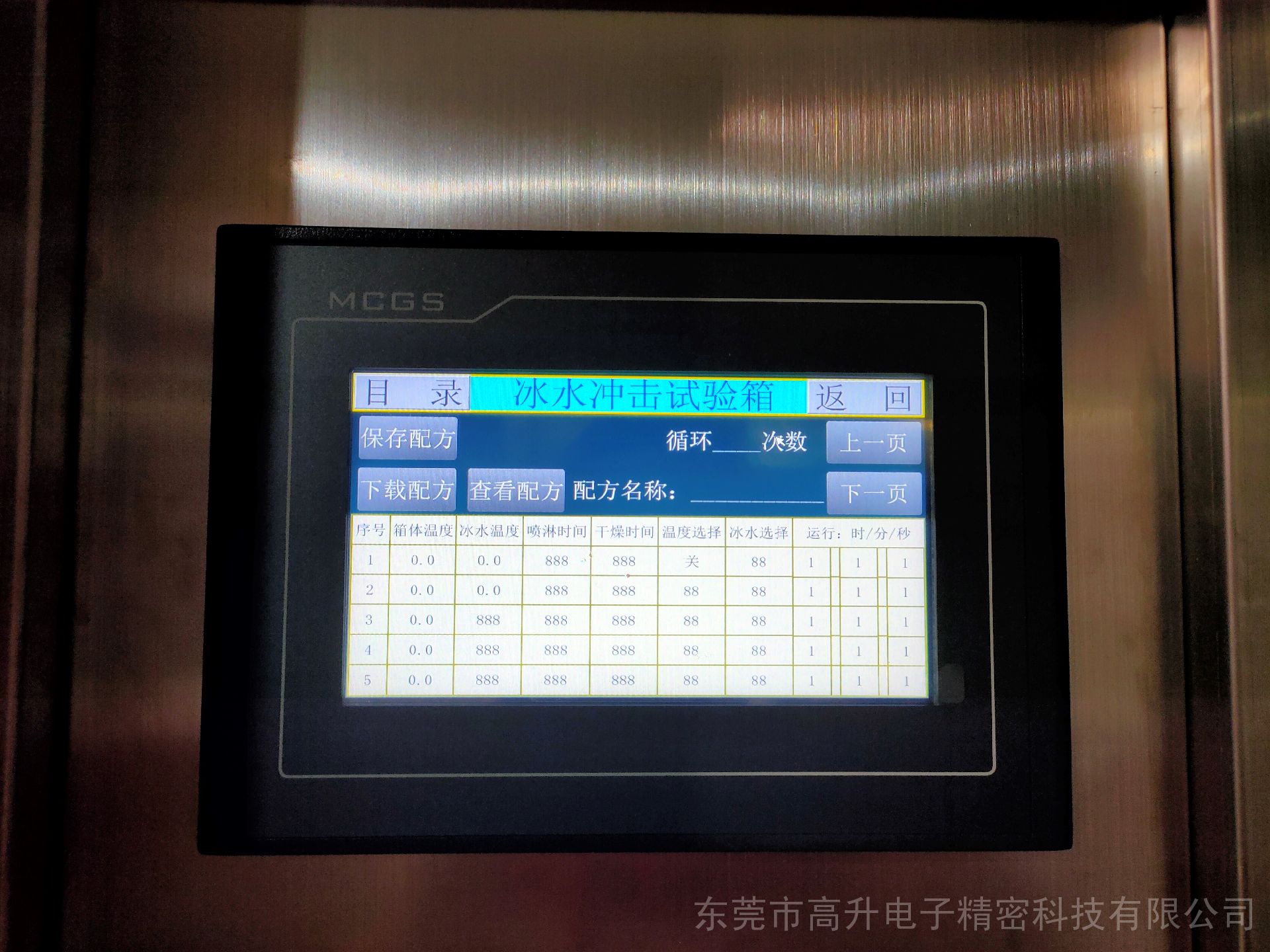

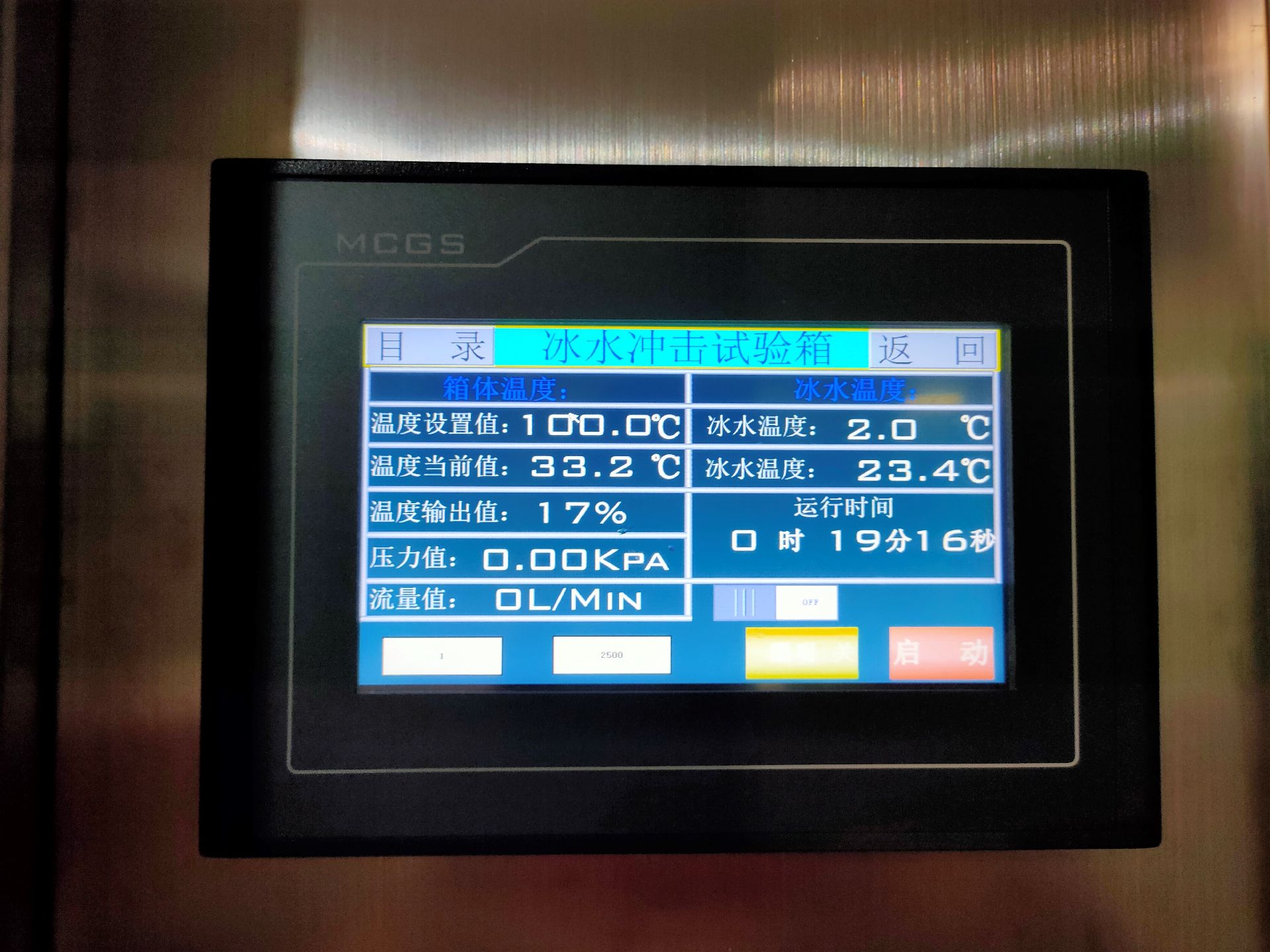

控制器

液晶显示触摸屏控制器

分別喷淋周期、水泵动作、清洗动作等

制冷系统

采用法国泰康压缩机

通讯

USB通讯接口

运行方式

程式方式 / 定值方式

设定方式

中/英文介面、触摸式输入

六、安全保护装置

喷淋水泵

超载，短路保护

电源

漏电保护，超载及短路保护

搅拌电机

超载，短路保护

储存环境要求

设备环境温度应保持0℃～+35℃以内

安装场地要求

试验箱左右及后侧壁板距离墙壁不得小于800mm，正面距离墙壁距不得小于1000mm设备运输时，进入门口或通道、电梯等,是否能进入，以免影响贵司工程进度。

试样限制

本试验设备禁止易燃、易爆、易挥发性物质试样的试验；储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存

设备使用条件

环境条件：

1、+25℃；

2、相对湿度：≤85%R.H；

3、气压：86kPa～106kPa。

供电条件：

1、电压、频率：AC380V±10% ；50Hz±10% ；三相四线+保护地线；

2、电压、频率：16kW；

3、保护地线接地电阻：保护地线接地电阻小于4Ω；

电源开关：

1、要求用户在安装现场为设备配置相应容量的漏电保护空气开关，并且此开关必须是独立供本设备使用；

2、禁止使用闸刀开关或电源插座；

3、漏电保护空气开关离设备不超过2米的位置。

水源条件：

1、要求用户在安装现场为设备配置水源，水压不低于0.2Mpa,并安装4分水龙头；

2、水龙头离设备不超过2米的位置。

序号

配件品名

产地

单位

数量

1

触摸屏

MCGS

个

1

2

PLC模块

信捷

套

1

3

PLC控制系统

Delta德尔塔仪器

套

1

4

喷淋滴嘴

自制

套

1

5

断路器

正泰

套

1

6

排风扇

中国台湾

套

1

7

限温器

中国

个

1

8

循环水泵

淩霄泵業

个

1

9

搅拌电机

雨田

个

1

10

交流接触器

正泰

套

1

11

热超载继电器

正泰

套

1

12

中间继电器

日本OMRON

套

1

13

蜂鸣器

中国台湾天得

个

1

14

带灯自锁开关

红波

套

1

15

灯

国产优质

个

1

16

保险管

国产优质

套

1

17

压缩机

法国泰康

个

1

18

制冷系统

本公司开发

套

1
