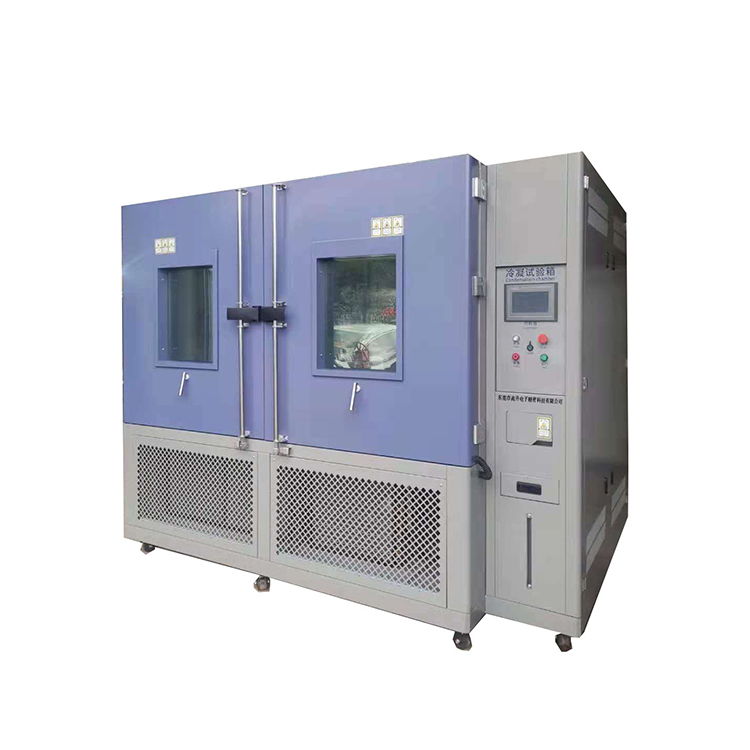

Delta德尔塔仪器冷凝水试验箱 汽车涂料湿热冷凝老化试验

内箱尺寸

700×480×700mm（W*D*H）

外箱尺寸

约1100×1400×1950mm（W*D*H）以实际尺寸为准

箱门

单开门

温度范围

-10～+65℃

湿度范围

90%～100de%RH

精度范围

设定精度：温度±0.01℃、湿度±1％R.H，指示精度：温度±0.01℃、湿度±1％R.H

温度波动度

≤1℃

温度均匀度

±2℃

温度偏差

±2℃

湿度波动度

±3.0％RH

湿度偏差

≤±5％RH

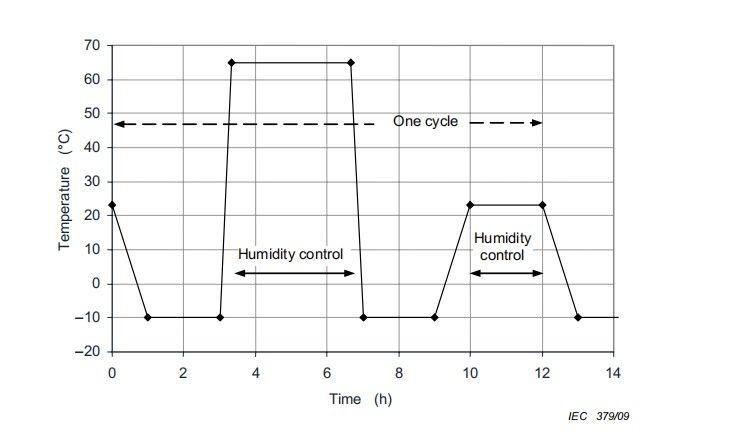

方法A循环试验图

23℃到-10℃ 1小时；

-10℃停留2小时；

-10℃～
65℃20分钟；

65℃，95%RH保留4小时；

-10℃～23℃1小时；

23℃，95%RH湿度2小时完成一个循环

结构系统

1使用材质

外壁材料：冷扎板烤漆

内壁材料：SUS304不锈钢板

绝热材料：硬质聚氨酯发泡

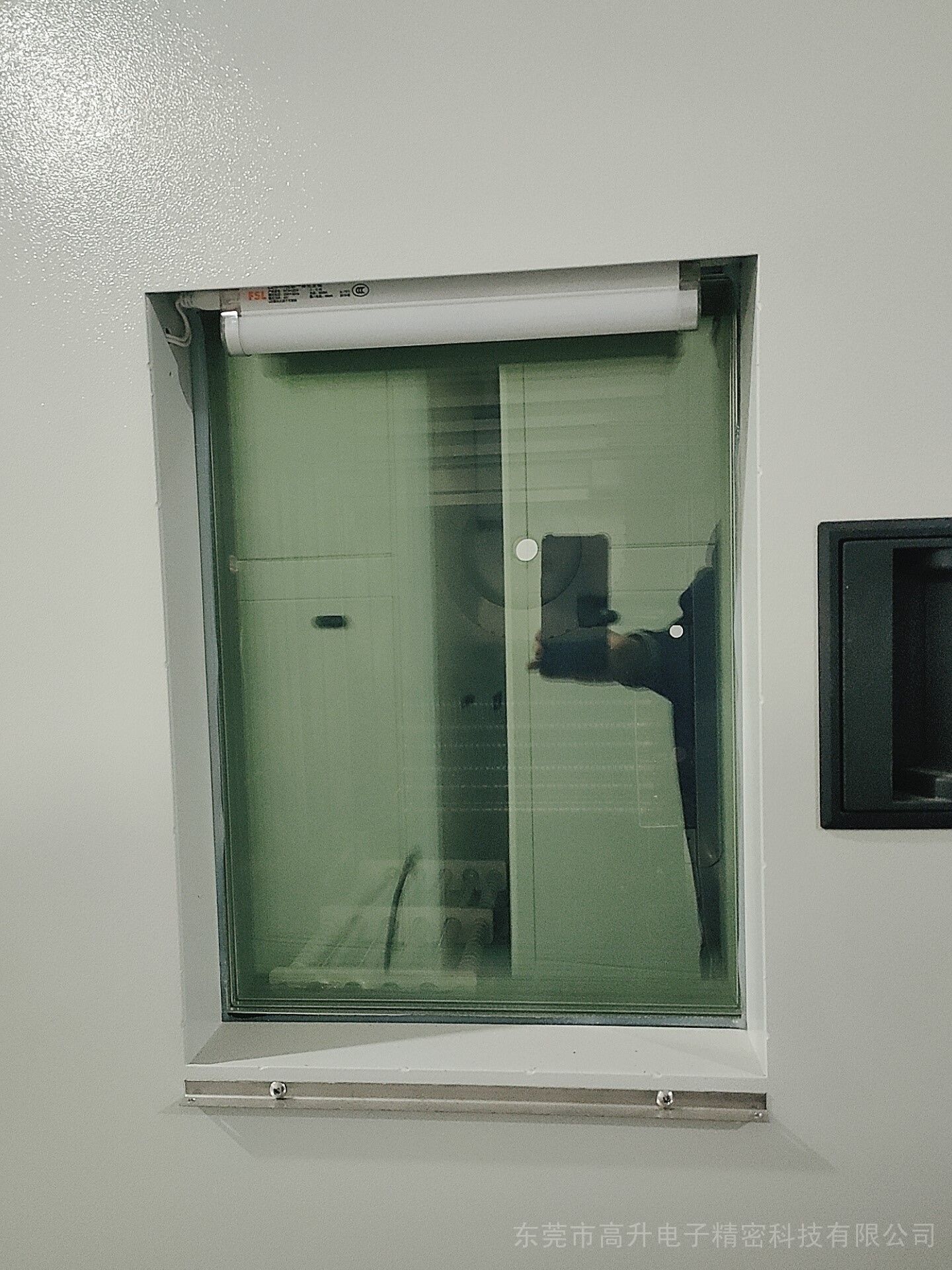

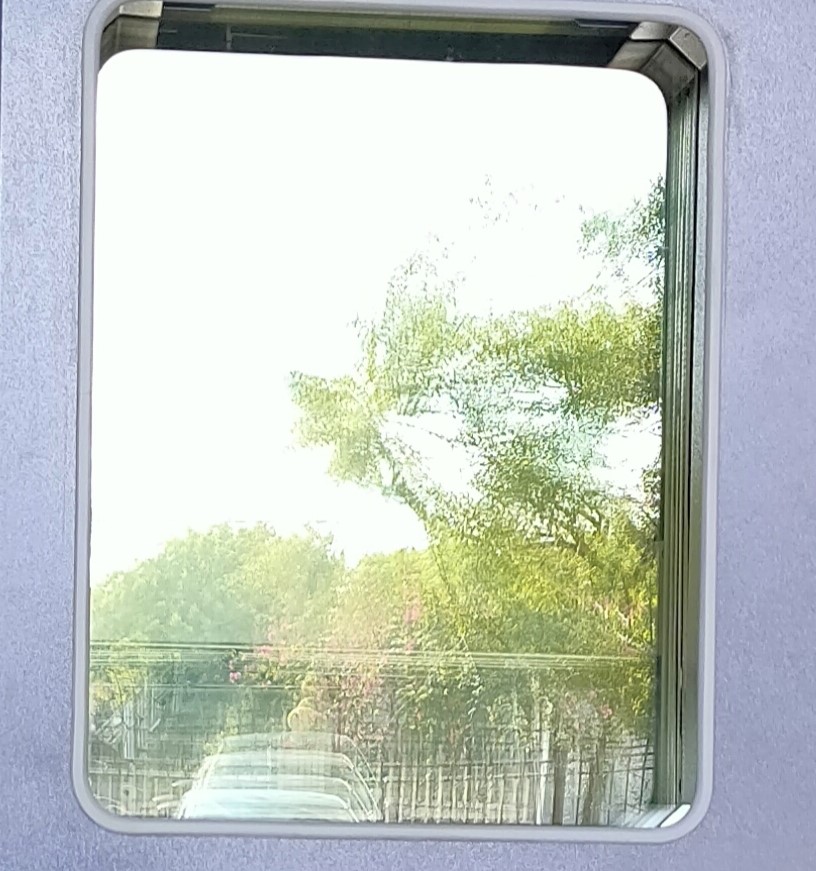

2观察窗

三层防爆钢化玻璃视窗

3测试引线孔

Φ50mm引线孔1个，带盖及软塞，位于箱体左壁各

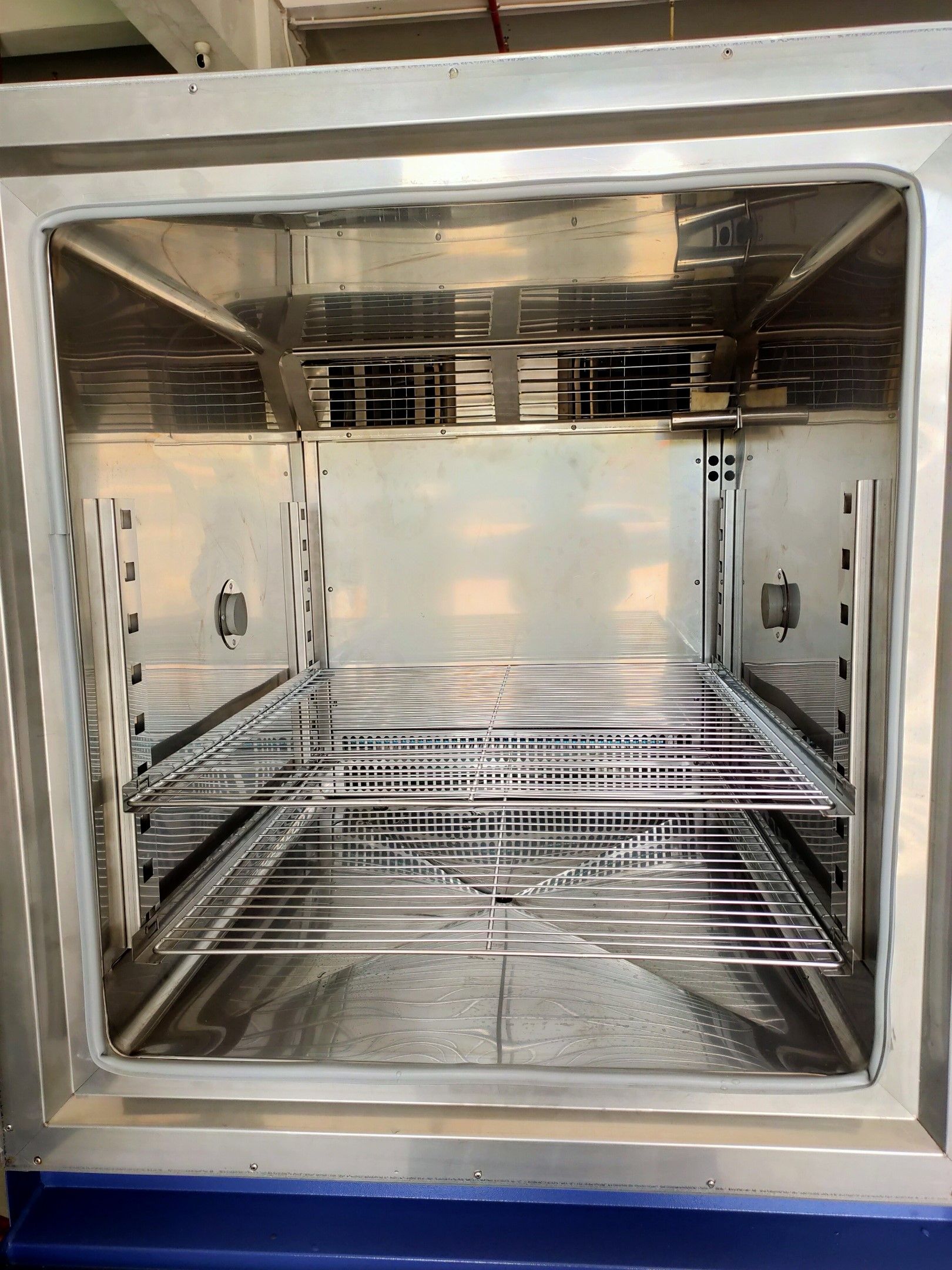

4样品架

2PCS，SUS304不锈钢材质，可调整间距置物轨道，样品架可根据需要调节上下的位置，均匀承重 20KG/层。

5箱门

铰链式单开门，门框和门的边沿安装有电热除霜装置，防止做低温试验时门框和门的边沿凝露、结霜。

6箱门合页

不锈钢材质，牢固、耐用

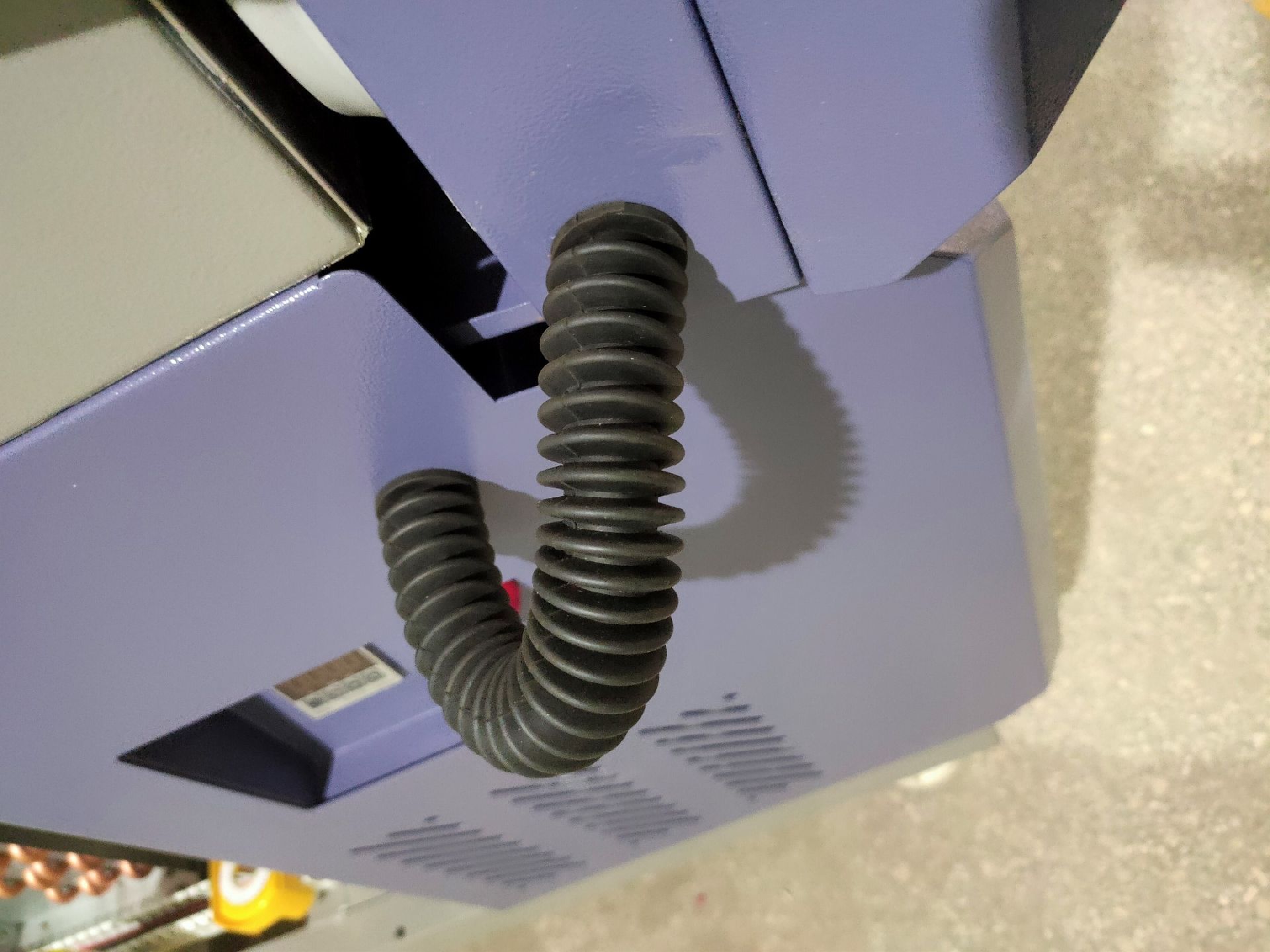

7护线套

回弹力强,耐压缩不变形,在碰撞中有较好的缓冲保护作用,不易损坏外观。

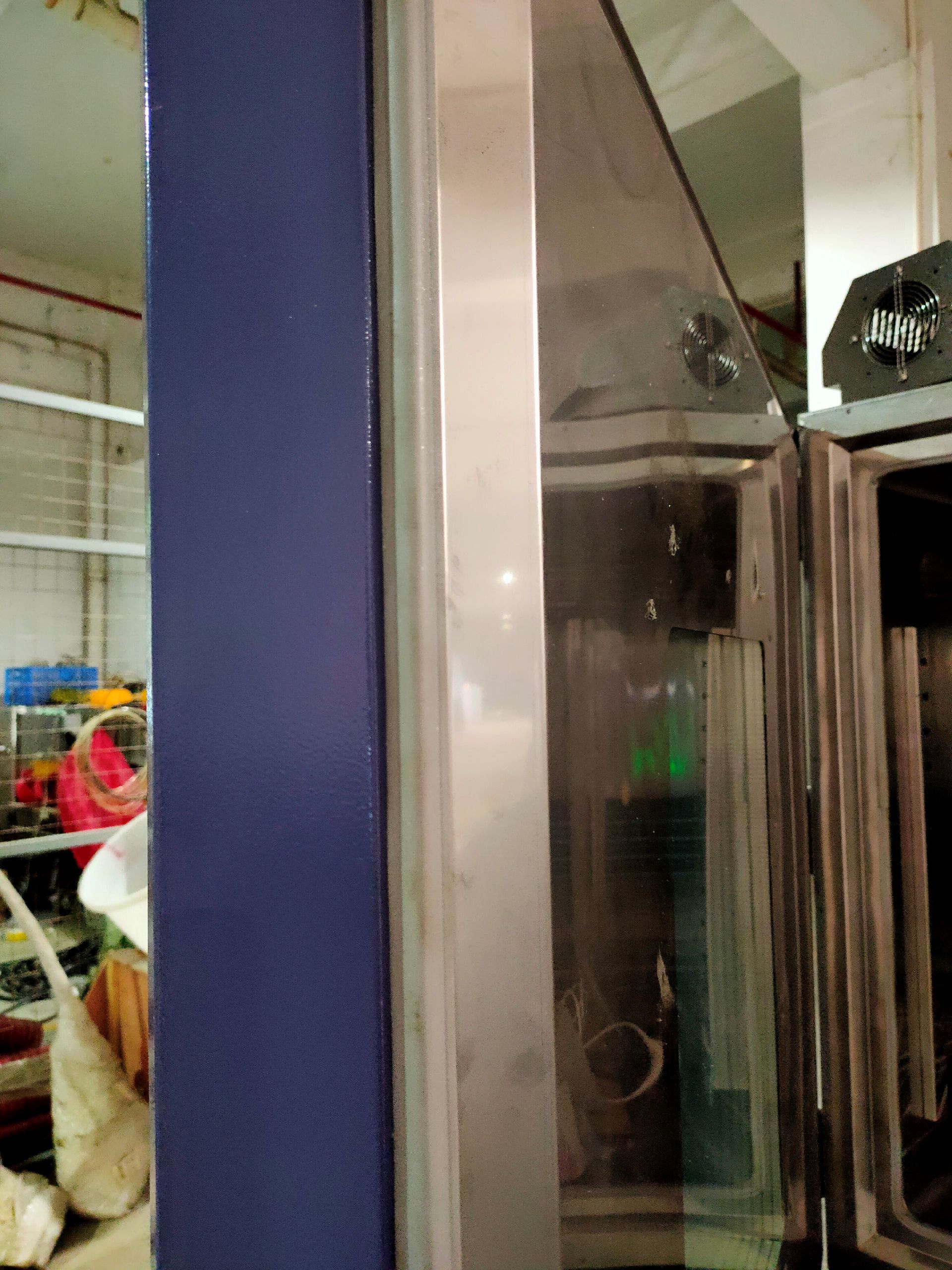

8密封胶条

箱门及边框密封采用双重硅橡胶条，耐高低温，

抗老化，密封性好。

9照明灯

观察窗顶部设照明灯1只，由大门外开关控制，观察方便明了

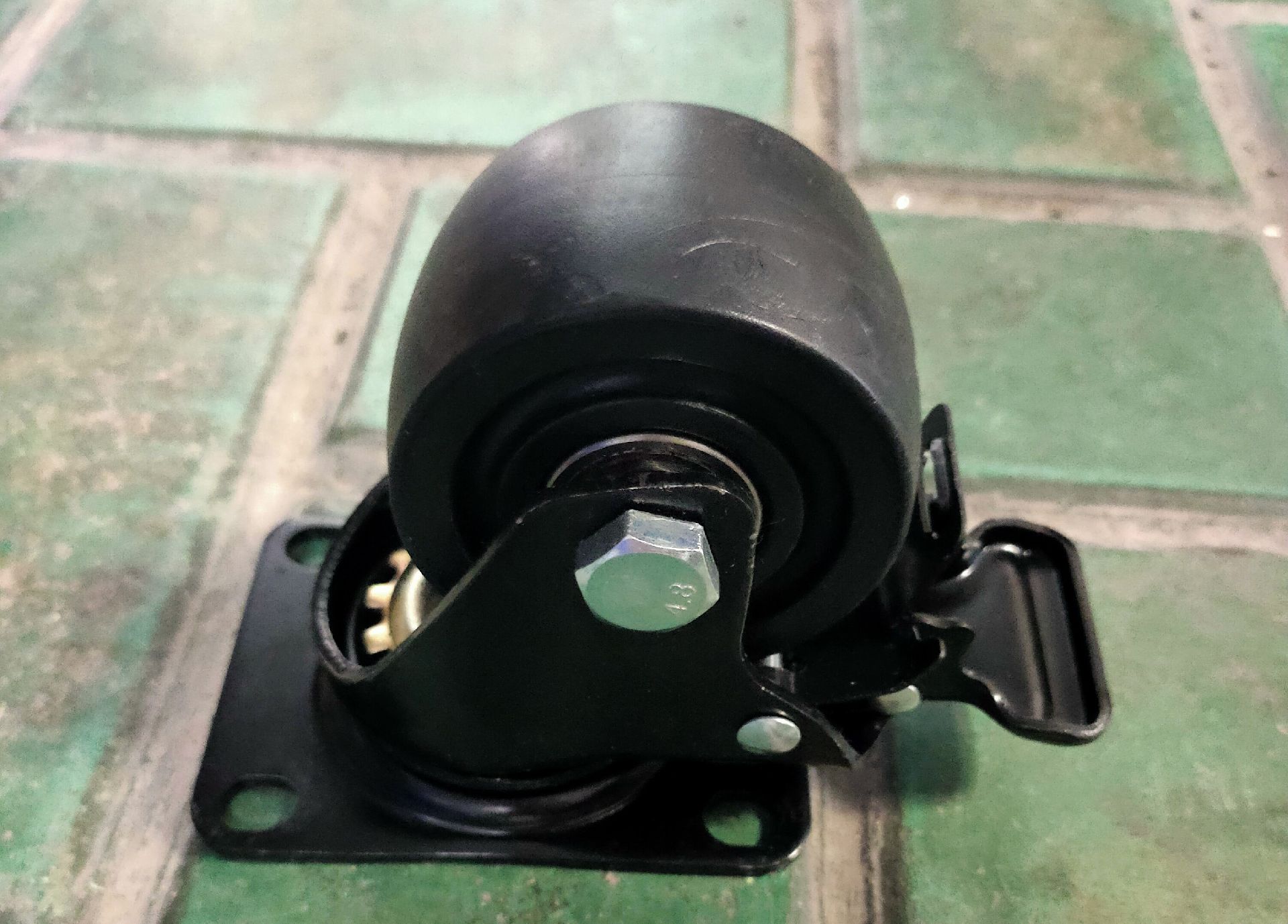

10移动滑轮

采用4只移动式滑轮用于调整摆放位置与强力螺栓固定位置

制冷系统

1压缩机

法国泰康压缩机或德国比泽尔半密式压缩机。

2冷媒

非氟环保冷媒R404A R二3,符合环保法规,安全无毒。

3冷凝器

壳管式冷凝器(风冷式)。

4蒸发器

高性能鳍片式自动负载容量调整,可长期使用低温高湿条件不结霜。

5其它附件

高精度膨胀阀、油分离器、干燥剂等等组件均使用国际zhi名品牌yuan装jin口。

6冷媒流量控制

自动调整耗能输出控制之冷冻系统。

7制冷工艺

全面实施氮气保护焊接,双级旋片泵抽真空,确保制冷系统内部清洁、可靠。

压缩机底部设计接水盘,冷凝水通过箱体后方排水管排至箱外。

温湿度及除湿系统

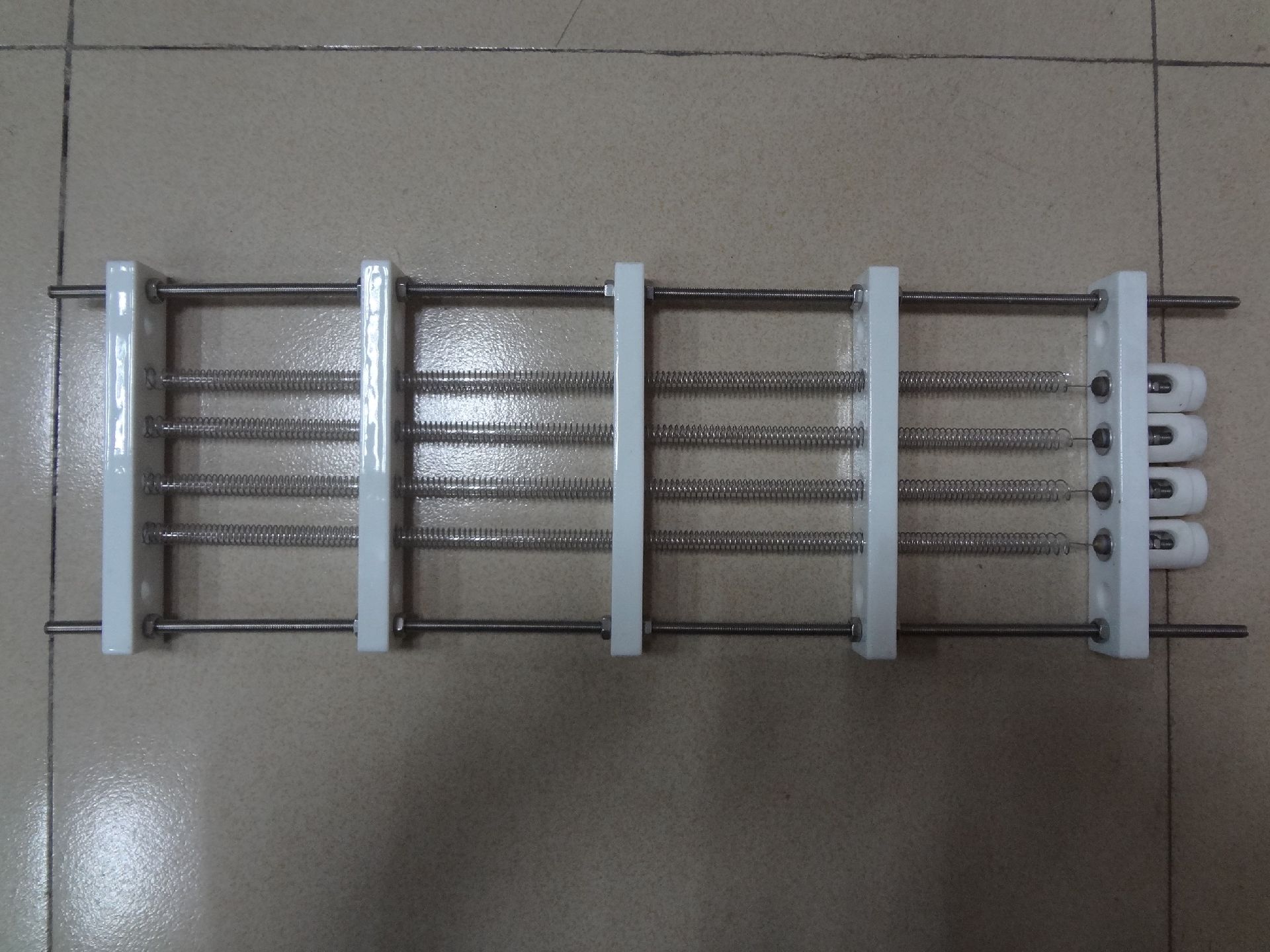

1加热管

电加热，优质镍铬合金电加热器，PID 脉冲调宽控制

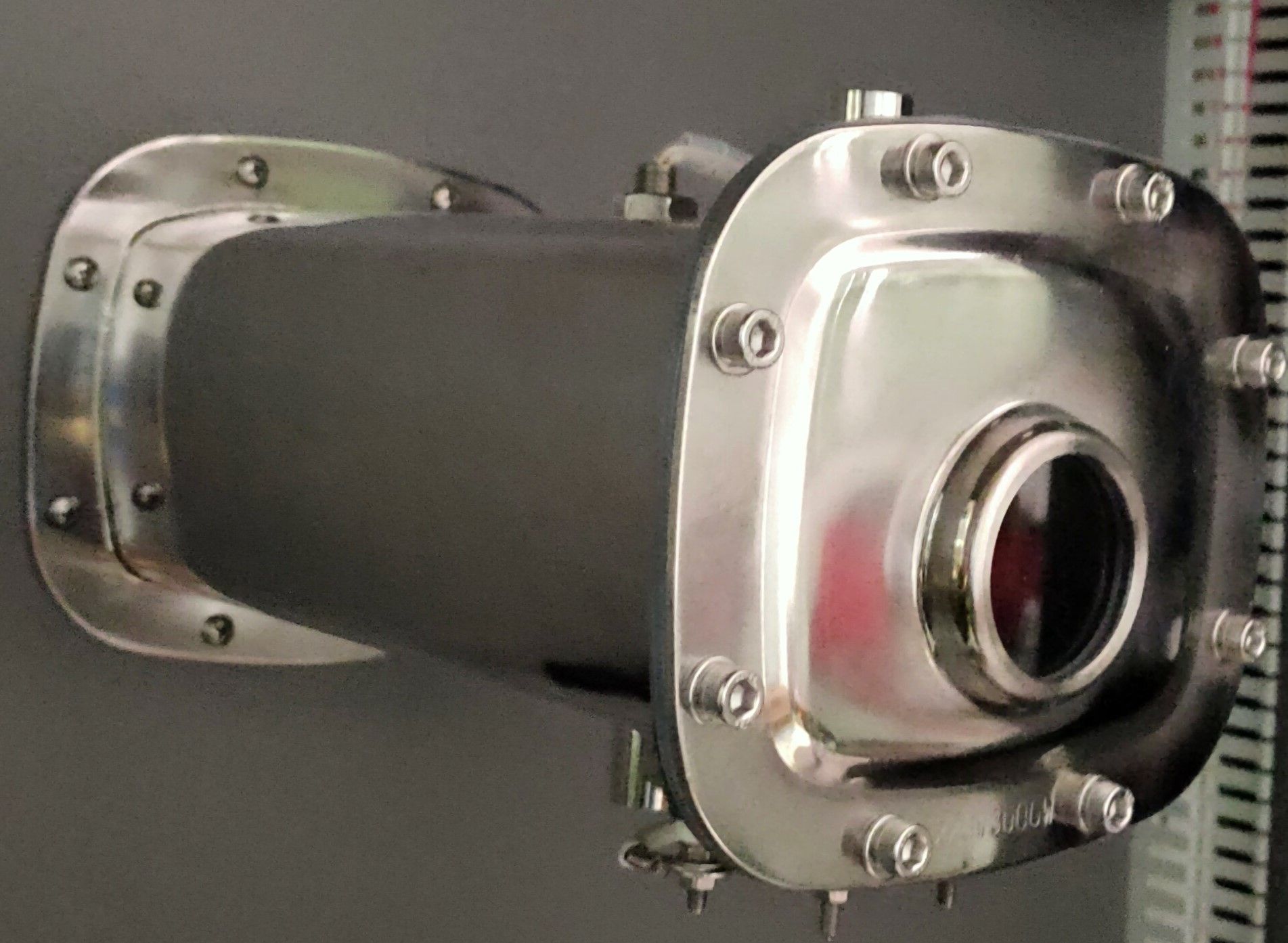

2加湿器

采用外部加湿方式，加湿管用U型设计外加超温探针孔

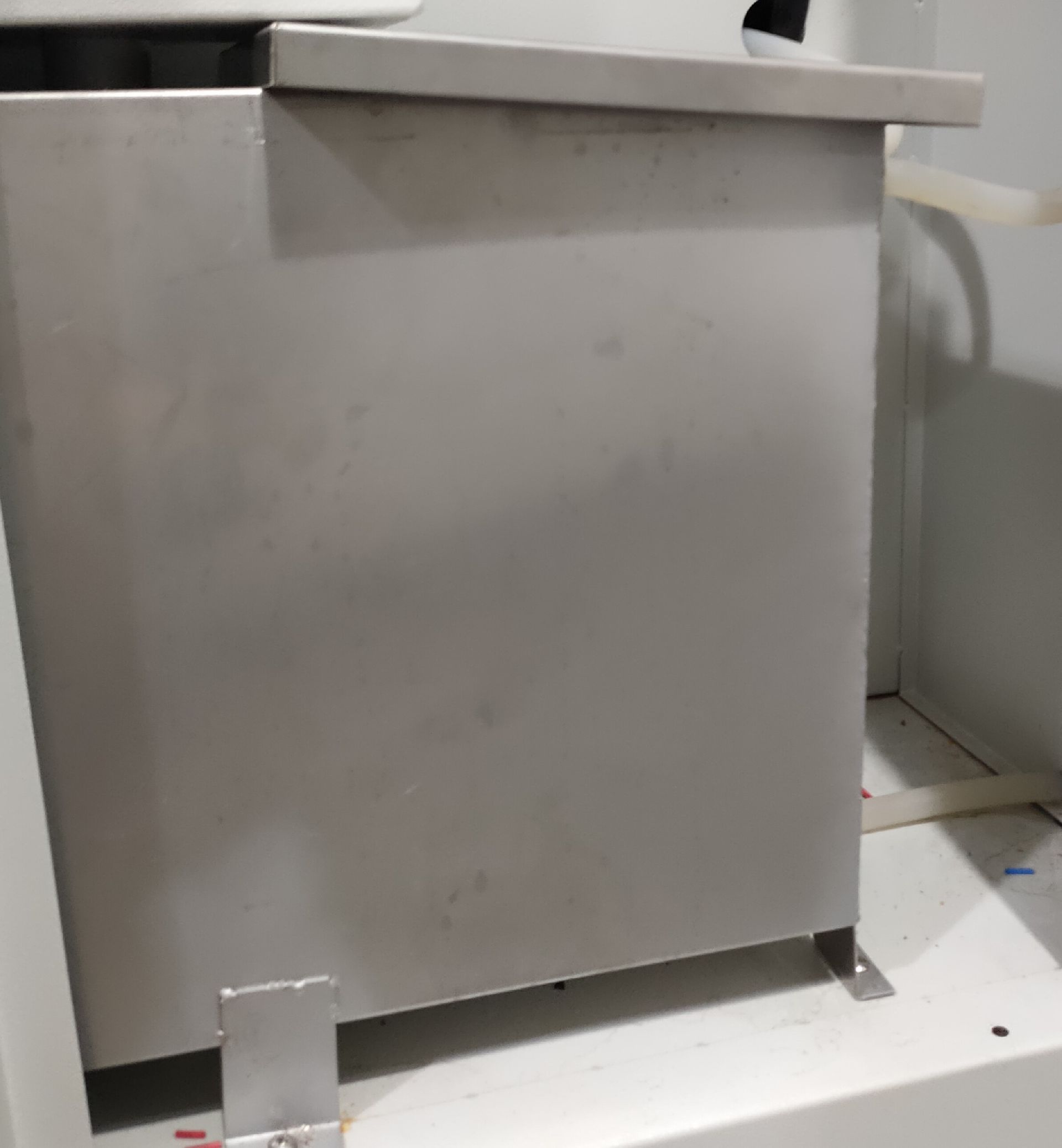

3加湿水箱

优质不锈钢水箱

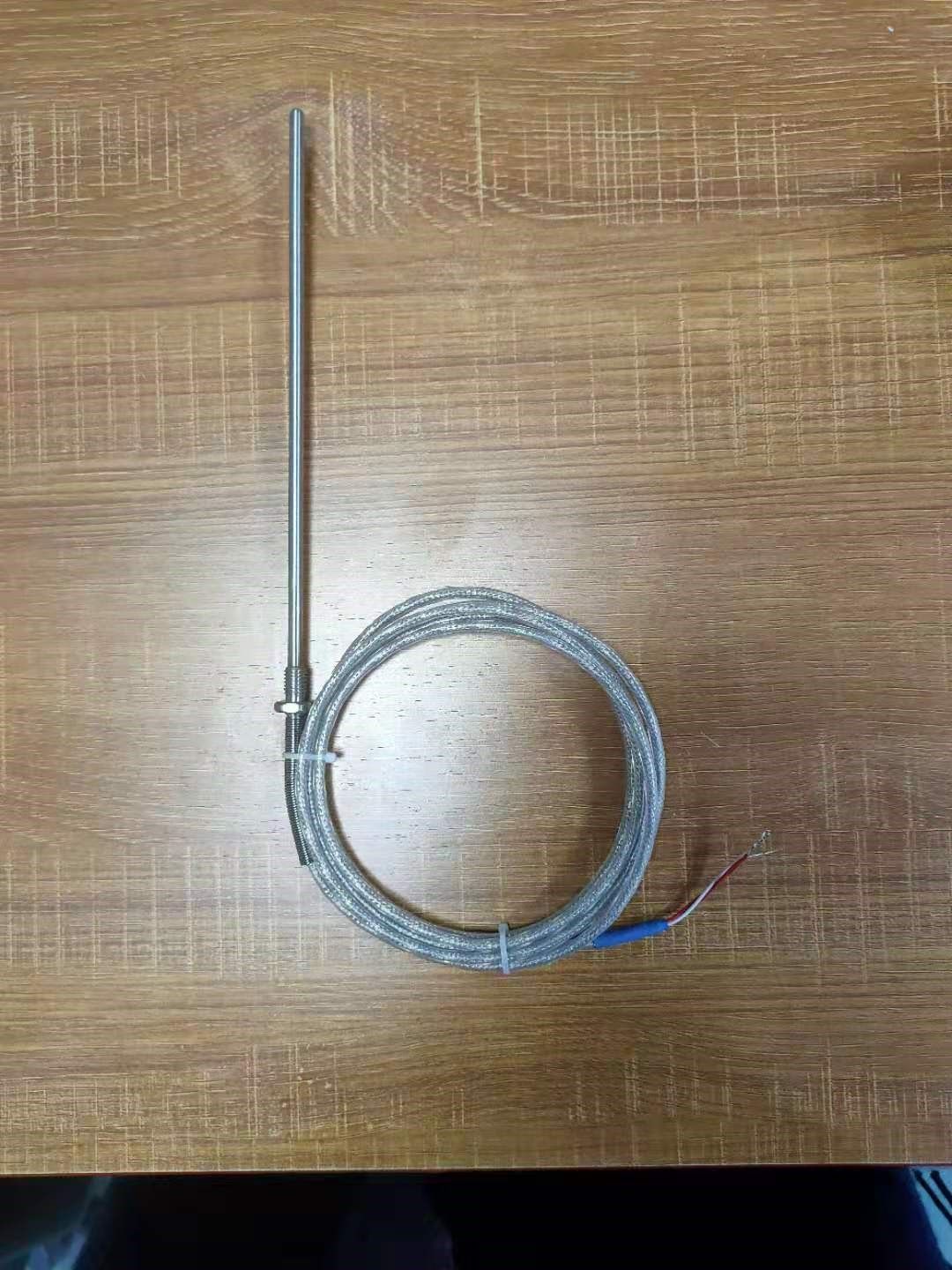

4传感器

采用铂金 PT100 温湿度传感器，精确度高。

5供水系统

加湿供水采用自动控制,且可回收余水,节水降耗

6除湿系统

采用蒸发器盘管露点温度层流接触除湿方式

7加湿/除湿系统完全独立

控制系统

1温度测量件

采用高精度A级PT100温度传感器进行温度测量

2控制器

采用MCGS可编程控制器(7寸真彩触摸屏）

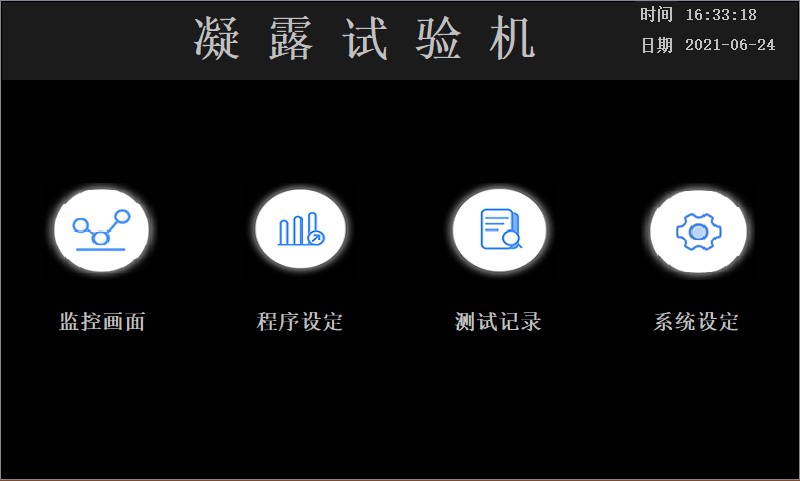

（开机显示界面）

（湿度、温度监控显示界面）

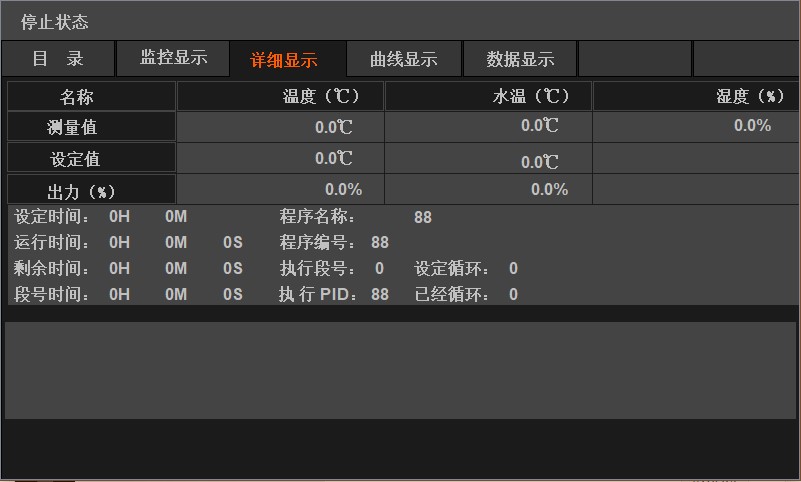

（详细显示界面）

（曲线显示界面）

3温、湿度测量采用高精度铂金电阻

温湿度过程控制调节仪，电脑由客户自行准备。该控制仪采用液晶显示触摸屏，控制系统采用人机对话方式；具有自动、智能、人性化的设计。控制系统采用两路输入、两路输出的控制方式，分别控制温度和湿度，可显示、设定试验参数、程序曲线、工作时间、加热器、制冷机组、风机的工作状态。同时具有试验程序自动运行及PID参数自整定功能；可自动组合加热系统、加湿／除湿系统、制冷系统、循环风机、超温报警等子系统工作，从而保证整个温／湿度控制系统的高控制品质；控制系统还应具备自检测、自诊断功能，自动进行故障显示、报警。

4温／湿度过程控制调节仪主要性能指标

1)显示方式：LCD液晶显示，触摸控制。中／英文界面可选。

2)采样时间：1次／S；

3)图形显示：完整显示设定及程序曲线。

4) 温／湿度PV值再传输：该仪表具有两路4～20mA模拟量输出，同步传输温度和湿度的显示值。具有多种断电恢复模式。

5)控制模式：定值控制、过程控制。

6）设备具有年、月、日及时间显示，设备运行时间、程序段运行时间显示。

5画面显示功能

温湿度设定(SV)实际(PV)值直接显示；

可显示执行程序号码、段次、剩余时间及循环次数,运转时间显示；

程序编辑以及图形曲线显示；定点或程序动作状态显示；

6控制分辨率

温度: + 0.01℃；时间: 0.01min 。

7设定范围

根据设备的温度工作范围调整(上限+5℃,下限-5℃)；

8运行方式

程序运行,定值运行。

9程序容量

定值运转时间设定可达 9999 h 59 m(也可设定为持续运转无时间设限)；

可使用的程序容量:z大120组,共99段；每段z长时间大于99小时.

10设定方式

人机对话模式,采用触摸式输入、控制。

11通讯接口

可连接计算机显示曲线,数据采集(电脑及打印机用户自备)

RS-232或USB接口之标准通信接口装置,可与计算机(PC)同时联机多机控制及管理

12断电记忆功能

可设定断电恢复模式为:热起/冷起/停止。

13预约开机功能

可随意设定开机时间,打开电源后时间到机台自动运行。

14数据设定

内建程序目录管理,便利各项试验名称及程序数据之建立,更改，查阅或运转执行

15操作锁定

可锁定启停之功能条件,防止其它人员误触而影响实验结果

16异常追朔

可显示异常故障之历史数据

17功率控制

采用三相固态过零触发调功技术，控制可靠、无噪声、无电网污染

18主要电器组件

采用品牌断路器、漏电保护器、交流接触器、热继电器设备；

保护系统

1工作室

独立式工作室超温保护器；风机过热保护

2制冷系统

压缩机超压 ；压缩机过流；压缩机过热 ；排气温度保护

3电源系统

电源缺相及相序错误保护；漏电保护；加热器超温保护；加热器短路等过流保护

4外部保护

独立于控制器之电子式超温保护装置一只

5其他

试验箱外壳接地保护

设备使用条件

1周围环境

设备摆放位置要预留好地漏或排水管接口，排水管用4分管，排水管的口与地面平整；

温度：5℃～30℃，相对湿度：≤85%，气压：86kPA～106kPa；

安装场地应地面平整，通风良好。设备周围无强烈振动,设备周围无强电磁场影响；

设备周围无易燃、易爆、腐蚀性物质和粉尘。设备周围留有适当的使用及维护空间

2接地保护

接地电阻≦4Ω

3使用电源

AC 380V±10%(三相五线）；50Hz±10%；

以上电源需求请用户配到机器控制箱处,客户需自备一个本设备专用无熔丝开关；

以上水源需求请配到机器主机处并连上主机；

机器进入门口或通道电梯等,请确认是否能进入；

本报价仅为机器的价格,不含机器外的电源线、水路配管工程费用。

部件名称

品牌

部件名称

品牌

控制器

MCGS触摸屏

高低压开关

丹麦丹佛斯

压缩机

法国泰康

电磁阀

日本鹭宫

油分离器

美国艾默生

干燥过滤器

美国艾默生

变压器

正泰

中间继电器

日本欧姆龙

冷冻油

美国冰熊牌

时间继电器

中国台湾士研

冷凝器

奥佳/永强

制冷剂

美国杜邦

蒸发器

奥佳/永强

传感器

科润美

固态继电器

中国台湾阳明

交流接触器

正泰

漏电断路器

正泰

风机电机

雨田/三越

玻璃窗

庆强

风轮

雨田/三越

安全保护电器

中国台湾士研

常用按钮

上海红波

相序保护器

正泰

电线电缆

成天泰
