delta德尔塔仪器智能型动作特性测试仪

一、智能型RCCB|RCBO动作特性测试仪介绍

智能型RCCB|RCBO动作特性测试仪是Delta德尔塔仪器按照标准GB16917.1-2014/GB16916.1-2014研发制作的，仪器适用于交流额定频率50HZ、60HZ，额定电压不超过440V,额定电流不超过125A的带过电流保护的剩余电流断路器且，测量额定剩余电流500mA以内或更高的AC型的漏电保护器的交流脱扣或漏电断路器的交流脱扣器的剩余动作电流和额定剩余电流下的脱扣时间。

1、设计依据:

试验台依据国标GB16917.1-2014 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第1部分: 一般规则；

满足GB16917.1中的9.9.1.2条款的a、b、C（1）测试有要求（AC型）

2、试验项目：（在20℃±5℃的基准温度下）

1）剩余电流增加时，验证动作正确性：AC型剩余电流断路器在额定电压压，剩余电流从0.2I△N开始稳定增加，测量脱扣电流

2）额定剩余电流，验证分断时间：AC型剩余电流断路器额定电流下，模拟闭合断路器，试验分断时间。

3）突然出现剩余电流，验证分断时间：AC型剩余电流断路器额定电流下，模拟闭合回路，试验分断时间。

3、功能特点：

1） 24位高速高精度真有效值AD转换，对动作电流及电压进行精确采样

2）高速处理器对动作时间进行精确采样

3） 支持标准Modbus-RTU通讯协议

4）支持常规产品动作电流快速选择及非常规产品动作电流单独设置

5） 32位嵌入式处理器，高速处理大量通讯数据

6） RS232/485全速率异步串行通信接口，*大波特率可达115200bps

7） 输入输出信号隔离保护，工作安全

8）软硬件看门狗WDT设计，保证系统稳定

9）配置参数存储于flash存储器，掉电不丢失，长久保存

10）软硬件抗干扰设计，可适应电磁环境较为恶劣的场合

4、主要性能指标：

1）工作电源：三相交流380V±10%；

2）功率：500W；

3）人机界面：4.3寸触摸屏；

4）电流、电压显示精度：1级；电流分辨率0.1mA；电压辨率0.1V；

5）电流输出范围：AC：0~500mA；

6）电压输出：0~250V；

7）计时精度：5mS，分辨率1mS；

8）A型相位选择：0度(500mA)、90度(500mA)、135度(300mA) ；

9）A型极性选择：正极、负极、正极+DC6mA、负极+DC6mA；

10）带485通讯口，MODBUS RUT协议，本机可跟电脑或其它设备进行通讯；

11）外型尺寸：49*37*34mm(L×W×H)；

12）重量：约20kg。

二、工作原理

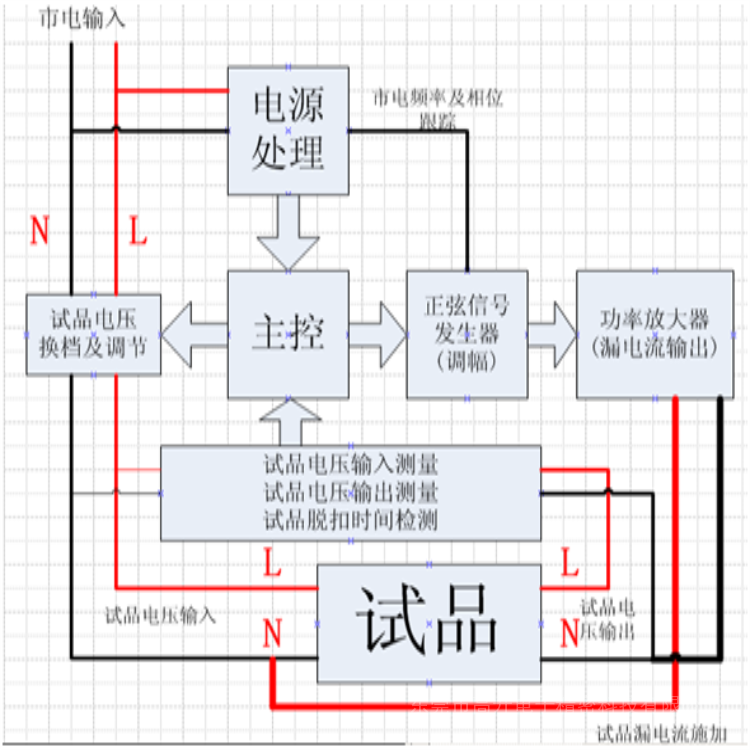

本仪器直接将市电压通过档位切换及调节后供给试品电压输入端，同时信号板采集市电频率及相位同步产生正弦信号经功率放大后得到试品的模拟漏电流施加到试品上，主控板分别采集试品输入电压、输出电压及漏电流后，通过软件分析计算后得到试品的动作电流及动作时间等数据。其原理框图如下：

（电气原理图）
