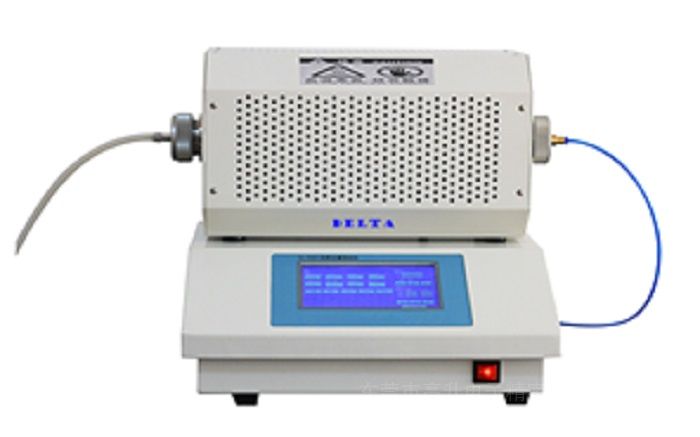

delta仪器HME水分损失测量仪delta

仪器概述：

HME水分损失测量仪是一款根据 YY/T 0735.1-2009 《麻醉和呼吸设备湿化人体呼吸 气体的热湿交换器(HME) 第1部分：用于*小潮气量为250mL的HME》和客户使用习惯及需求 研发设计的一款全新的、高自动化的HME检测设备。该设备主要用于对模拟人体的热湿交换器 的性能进行检测，主要检测在HME在使用过程中的水分损失值。

​

产品组成：

HME水分损失测量仪主要由双向气体发生器、湿气发生器、气体输送系统、称重仪器、校准HME、电脑、测试主机、水浴、绝热箱、储气容器等部件组成。

执行标准：

完全满足YY/T 0735.1-2009 《麻醉和呼吸设备湿化人体呼吸 气体的热湿交换器(HME) 第1部分：用于*小潮气量为250mL的HME》标准中一下试验要求：

6.2.1 原理

应通过从6.2.2中规定的试验仪器中记录的水分质量损失测量HME的性能。

6.2.2 试验仪器

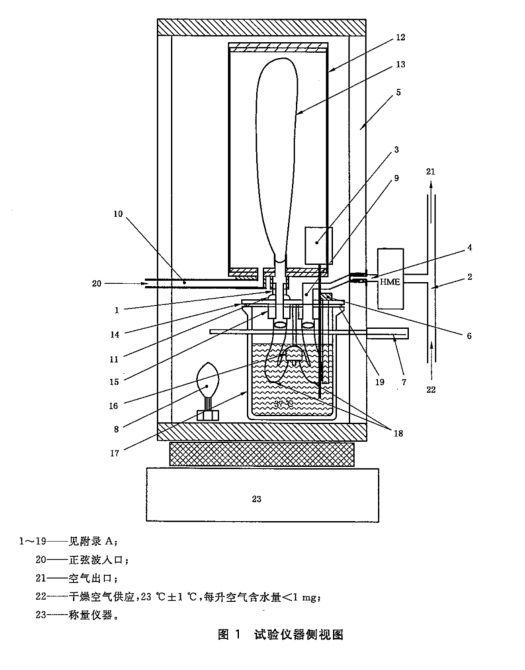

试验仪器（图1）应由以下部分组成。

6.2.2.1 双向气流发生器

这是一个机械驱动的活塞， 用以产生一个具有正弦波形的气流。

6.2.2.2 水分发生器（HG），含：

a) 加热水浴（图2），空气通过它双向冒出；

b) 刚性筒状储气器（图3），*大体积为7L直径约为150mm，含有2L的储气囊；

c) 绝热箱（图4）， 含水浴、储气容器和加热源；

6.2.2.3 空气交付系统（图5），含有一个内径大于15mm的T型件和一个长至少200mm的排气管。

6.2.2.4 称量仪器，在被测量的质量范围内精度为±0.1g或更高。

6.2.2.5 流量测量仪，精度为至少读数的5%。

6.2.2.6 校准HME（图6），外壳内含9×9排列的81根聚氯乙烯（PVC）管路，每支管路内径为2mm，外径为4mmt,长度为50mm。

当该仪器已经装好并按6.2.2规定操作，用校准HME的湿气发生器的水分损失应如表3所示。

主要技术参数：

1. 双向气体发生器

2. 潮气发生器：水温、空气温度控制在37℃±0.5℃, 精度0.1℃。

3. 气体输送系统：干态空气供应，（23±1）℃，每升空气＜1mgH2O。

4. 称重仪器：量程10kg精度为±0.1g。

5. 校准HME：外壳内含9×9排列的81根聚氯乙烯（PVC）管路，每支管路内径2mm、外径4mm、长度50mm，22外圆锥、15外圆锥、15内圆锥。

6. 电脑： 按照客户的要求编写软件。

7. 测试主机：触摸屏控制操作，显示温度、频率、潮气量等参数。
