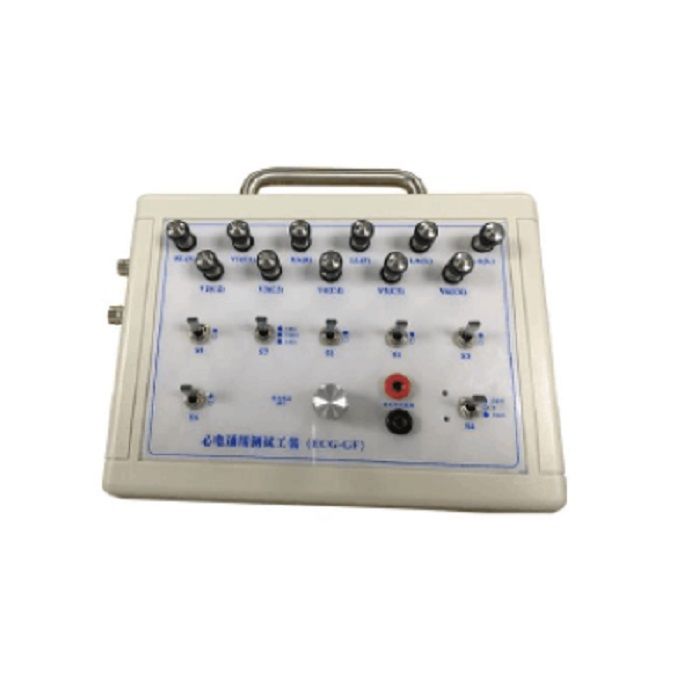

delta仪器心电图机通用试验电路装置delta

设备概述：心电图机通用试验电路装置是依据GB 9706.225-2021 《yiyon电气设备 第2-25部分:心电图机的基本安全和基本性能专用要求》标准中第201.12.4.109 “在有心脏起搏器的情况下使用”条款设计制作而成。

a)给每根患者电缆的导联线串联一个由一个阻值为51k2的电阻和一个容值为47nF的电容并联的 RC 电路，如图 201.105 的试验电路所示。

(注:此项试验中,所有开关从S1至Sn均断开.SDC位于位置B，20V电源G和100pF电容C1都不接入电路(S。断开)。

b)心电图机设置为*高增益,*宽频带,滤波器按照前文所述进行设置,验证:不管导联选择器的开关位于哪个位置,至少10s内,相对于输入,心电图报告上噪声电平的峰谷值不超过30 pV。

c) 再重复这个试验9次。验证在这10次试验中至少有9次的噪声电平都没有超过30uV的峰-谷值限制。此10次试验应在不超过30min 的时间内完成。在试验过程中,患者电缆及其连接器都应保持在一个固定的位置上不动。在以上的试验之间,不能断开患者电缆。

支持12 导联ECG 测试；提供双通道信号输入来实现信号叠加；提供极化电压调节和监测，范围：﹣5V~﹢5V.

​心电图机通用试验电路装置是依据GB 9706.225-2021 《yiyon电气设备 第2-25部分:心电图机的基本安全和基本性能专用要求》标准中第201.12.4.109 “在有心脏起搏器的情况下使用”条款设计制作而成。
