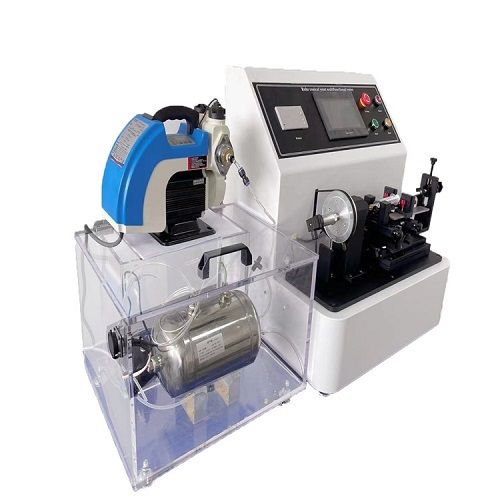

delta仪器22mm锁接接头可靠性试验仪YY/T 1040.1-2015

22mm锁接接头可靠性试验仪，22mm锁接接头与外圆锥接头的锁接可靠性试验件应是尺寸符合22 mm外圆锥接头,但所有公差减小至±0. 005 mm、表面粗糙度0.4μm。

注：施加试验力的有很多。只是其中之一，其他包括用重物或液体容器施加重力载荷。对仪器的基本要求应保证拉力确实从轴向施加，而且施加扭力时不会改变拉力。为使仪器受磨擦 的影响减至小，22 mm锁接接头和外圆锥试验接头之间的拉力应直接测量。

22mm锁接接头可靠性试验仪主要技术指标

1、7寸触摸屏威纶通；

2、PLC控制系统；

3、轴向力范围：0-80N,出厂设置50N可任意设置；

4、时间范围：0-99999S；

5、工作电源：AC220V,50Hz

6，扭矩力范围:0-30N.cm。

试验步骤：

1、将被测锁接接头固定于仪器的自动定中心夹持器上 ，确保夹持不会使22mm锁接接头与外圆锥试验接头的连接处产生变形。

2、将22mm锁接接头与试验仪器在(35±3)℃ ，相对湿度至少80%条件下停放1h。如果测试多个22mm锁接接头,其余接头可在相同温度和湿度条件下放置而不夹于仪器上。夹持于仪器后需再放置至少5min。

3、按制造商使用说明将22mm锁接接头与外圆锥试验接头锁接。

4、1min后，连接好测力装置，以不超过20N/s加力速率施加至(50±5)N的分离力,在无起动脱开机构的情况下维持该力10 s，观察锁接的22 mm锁接接头与外圆锥试验接头是否脱开。

5、在不去除拉力载荷 ，也不起动脱开机构的情况下,施加(25±5)N · cm旋转力矩,或使试验接头旋转20°，取先实现者。维持该力矩或该位置10s，观察锁接的22mm锁接接头是否与外圆锥试验接头脱开。

6、使用空气，在组件内建立高于大气压(8±0.5)kPa的静压力，测定组件的泄漏率。

符合标准：

YY/T 1040.1-2015 麻醉和呼吸设备 圆锥接头 第1部分：锥头与锥套/ISO5356-1:2004含泄漏试验测试。
