一 、仪器概述：

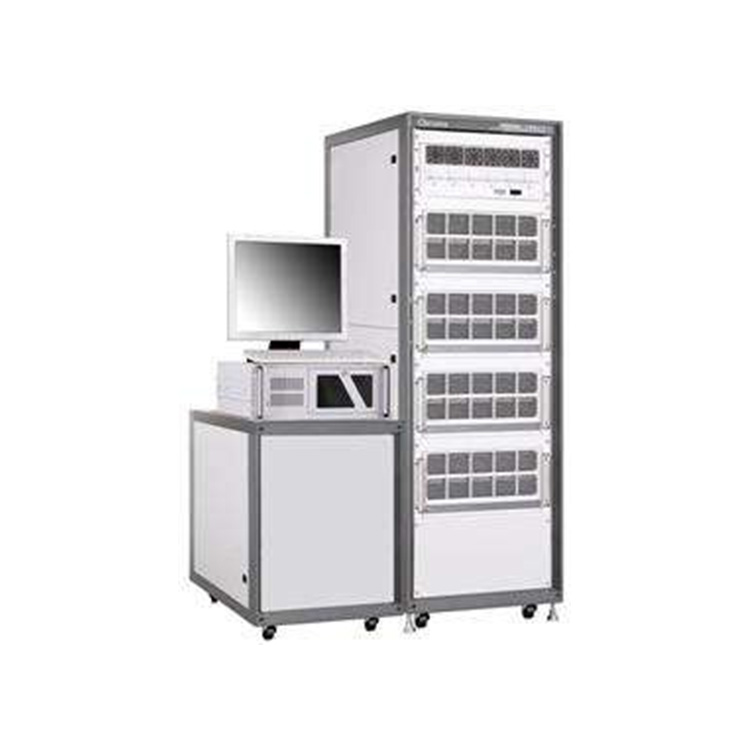

变压器过载短路试验机是根据国家标准GB9706.1-2020《yiyon电气设备 第1部分:基本安全和基本性能的通用要求》第15.5.1.2短路试验和第15.5.1.3过载试验及表32 内容规定设计制造，变压器过载/短路试验台主要测试ME设备网电源变压器的温升特性，ME设备的变压器对任何输出绕组短路或过载产生的过热能够进行有效的保护。

二、‍变压器过载短路试验机主要技术参数：

1、试验电压：0～280V可调；提供负载功率0～5KVA～10KVA；

2、试验负载：共提供7路负载， 每组负载分为两个可调档和一个固定档，三档可以自由组合；

220V：可调档0.1A～1A，1A～7A，固定档：7A(自由组合后*大可到15A)；

110V：可调档0.1A～1A，1A～7A，固定档：7A(自由组合后*大可到15A)；

48V：可调档0.1A～1A，1A～10A，固定档：10A(自由组合后*大可到20A)；

36V：可调档0.1A～1A，1A～10A，固定档：10A(自由组合后*大可到20A)；

24V：可调档0.1A～1A，1A～10A，固定档：10A(自由组合后*大可到20A)；

12V：可调档0.1A～1A，1A～10A，固定档：10A(自由组合后*大可到20A)；

5V： 可调档0.1A～1A，1A～10A，固定档：10A(自由组合后*大可到20A)；

3、短路电流: 100A，MAX；

4、短路电阻：≤1Ω；

5、温度测量范围：0℃～650℃；

6、温度采集通道：8通道或16通道；

7、加载时间：0～99h(可调)；

8、控制及操作方式：PLC+计算机软件；

9、试验电流电压：智能程序曲线显示记录；

10、电源：AC 220V 50HZ。
