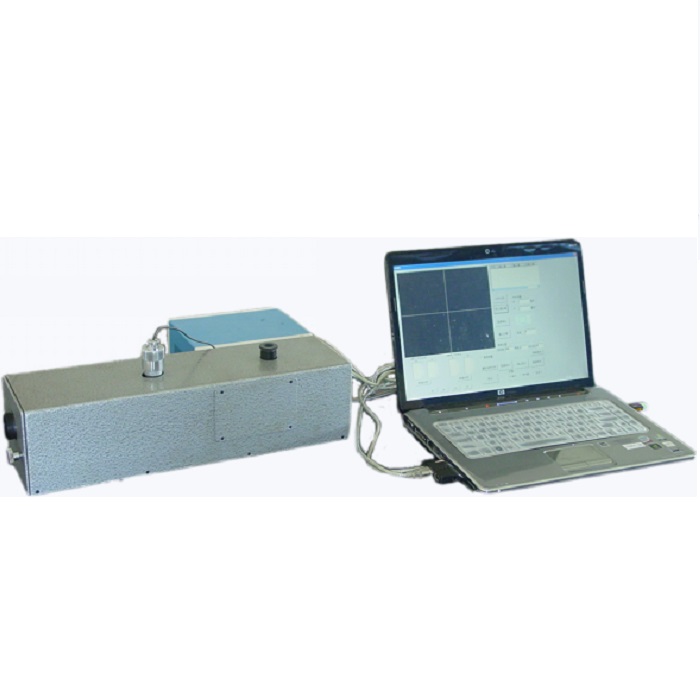

delta仪器手术显微镜检测系统delta仪器

序号

主要配置仪器

仪器用途

1.

放大倍率测量仪、测微刻尺、仪器支架及调整机构。

1)     GB 11239.1-2005   4.2.1.1总放大倍率误差±7.5%；

2)     GB 11239.1-2005   4.2.1.2左右系统放大倍率差≤1.5%；

2.

测量望远镜（分别带十字丝和测量分划板，瞳距65mm）、十字丝分划板、仪器支架调整机构。注：序号2与序号3共用同一个测量望远镜

1)   GB 11239.1-2005 4.2.1.3左右视场的一致性：在物镜像平面内垂直方向的偏移量(mm) ≤0.2；水平方向的偏移量(mm)   ≤0.4；

2)   GB 11239.1-2005 4.2.4视场中心偏移量：变换放大倍率后视场中心偏移量≤视场直径的10%；

3.

测量望远镜（分别带十字丝和测量分划板，满足瞳距测量范围为55mm-75mm）、仪器支架调整机构

1)   GB 11239.1-2005 4.2.1.6左右视场的像倾斜差≤2°；

4.

视度管（测量范围大于±5D）

GB 11239.1-2005   4.2.1.7目镜：

1)   如使用视度一个视度刻划的校正误差(m-1) 零视度指示误差士0.25D；

2)     视度*小调整范围常用(m-1)+5～-5，高眼点(m-1) +2～-4D；

5.

出瞳高度测量仪、仪器支架调整机构

1)     左右光学系统之间出射光瞳高度差〔mm)，置视度刻值在0D时≦1.5 mm；

GB 11239.1-2005   4.2.1.7目镜：瞳距*小调整范围(mm)，55-75㎜；

6.

瞳距测量仪

7.

左右焦距差测量系统

GB 11239.1-2005   4.2.1.4焦距差：左右光学系统之间的焦距差；

8.

分辨率测量系统（配置标准2#鉴别率板，均匀投射光源、鉴别率对应表）

1)   GB 11239.1-2005 4.2.1.5在*高放大率视场中心的分辨力不小于(线对/mm) 1 800·NA；

2)   GB 11239.1-2005 4.2.2成像齐焦性：改变放大率后，不调焦，中心分辨率不低于20线对/mm，若*低倍率的分辨率低于该值，则不应小于*低倍率下的分辨率；

9.

显微镜视场测量系统

GB 11239.1-2005   4.2.3视场允许差：左右视场允许差≤2.5%。

10.

仪器检验架（安放测量仪器）和工作台（安放目标物）

铝合金定制规格
