delta仪器呼吸气体监护仪测试系统RSG285-B型

标　　准：

YY 0601-2009 yiyon电气设备 呼吸气体监护仪的基本安全和主要性能专用要求

应用范围：

设备内部气路结构原理，测试可兼容主流和旁流采样方式的气体监护仪

举例如下：配合CO2标气，测试多参数监护仪的CO2浓度传感器模块的监测性能准确性

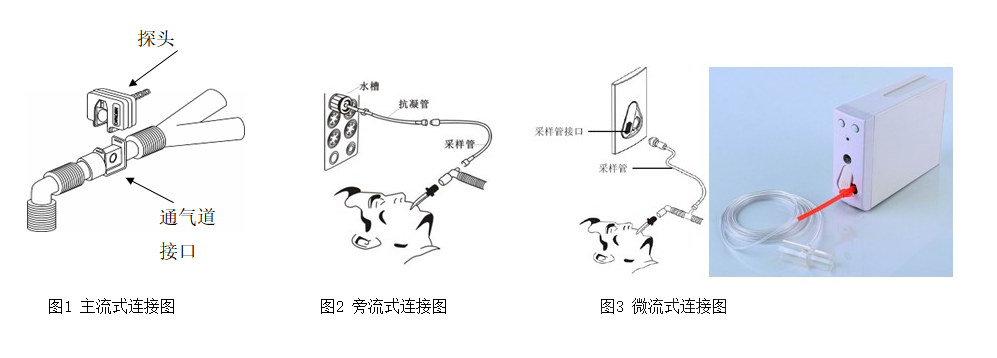

监护仪中呼吸末二氧化碳主流式·旁流式·微流式 三种形式，都是检测呼吸末二氧化碳浓度，区别就是抽气率不一样，各有优缺点。

主流，实时监控，没有延时，直接通过传感器在主呼气管道测量。容易摔坏，固定后使用，但测量精确度高。

旁流，从主呼气管道引一根小管，通过泵的作用抽气，因为是采样，所以精确度稍低，有一定延时，有耗材（脱水瓶）。

微流只是旁流的一种，抽的气更少，适合新生儿这类潮气量比较低的病人，也有耗材。


RSG285-B型 呼吸气体监护仪测试系统产品简介：

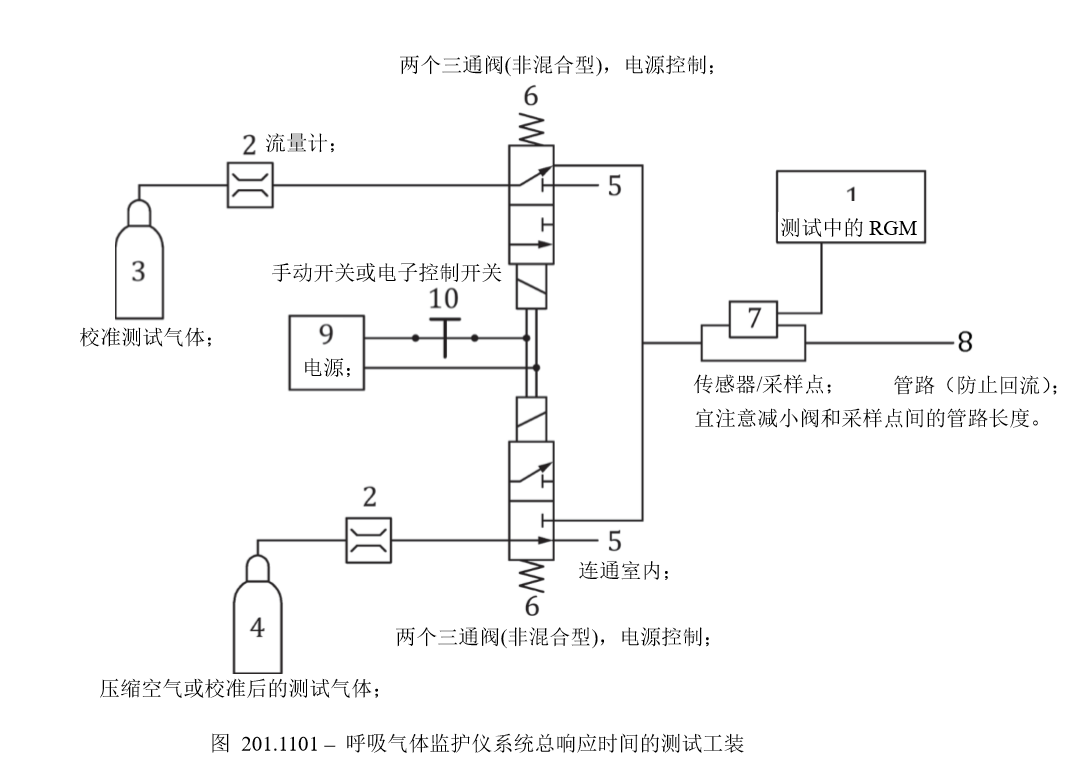

用于气体监护仪的系统总响应时间测试和气体泄漏测试

RSG285-B型 呼吸气体监护仪测试系统技术参数:

1.呼吸频率范围（依据待测设备的分辨能力）：3 -120 BrPM，误差：±1BrPM，精度：±0.5%（更高呼吸率可以定制）

2.系统响应时间（t10/90）：10-19999ms

3.吸呼比：3:100，100：3 连续可调

4.出口气体预调流量为7-10L/min（其它情况可指定）

5.手动调制模式：标气可持续输出，用于标气浓度检测（依据标气样本浓度%）

6.泄漏气体测试：测试压力水平可调节至1-6KPa（60HPa，60 cmH2O，配合流量计使用）

7.标气出口为标准呼吸机管接头，Φ外22/内15mm

8.标气进气口为Φ8mm软管快插接头

9.具有呼吸节律校准的示波器测试端口

10.可选配：（依客户要求可定制）呼吸暂停模拟功能，暂停持续时间可设置0-300s，间隔持续时间可设置0-300s

可选配：

1.二氧化碳标准气体输入浓度范围：常规为5%体积百分比（标气为CO2 气体，平衡气体为氮气，8L 铝瓶装，配二级减压阀）。

2.二级减压阀组件：高压表量程25MPa，低压表量程0.15-0.2MPa，减压阀出口连接流量计0.1-1.5L/min，出口接Φ8mm软管快插接头。

3.其它气样需指定。

商品详情：

RSG285-B型 呼吸气体监护仪测试系统

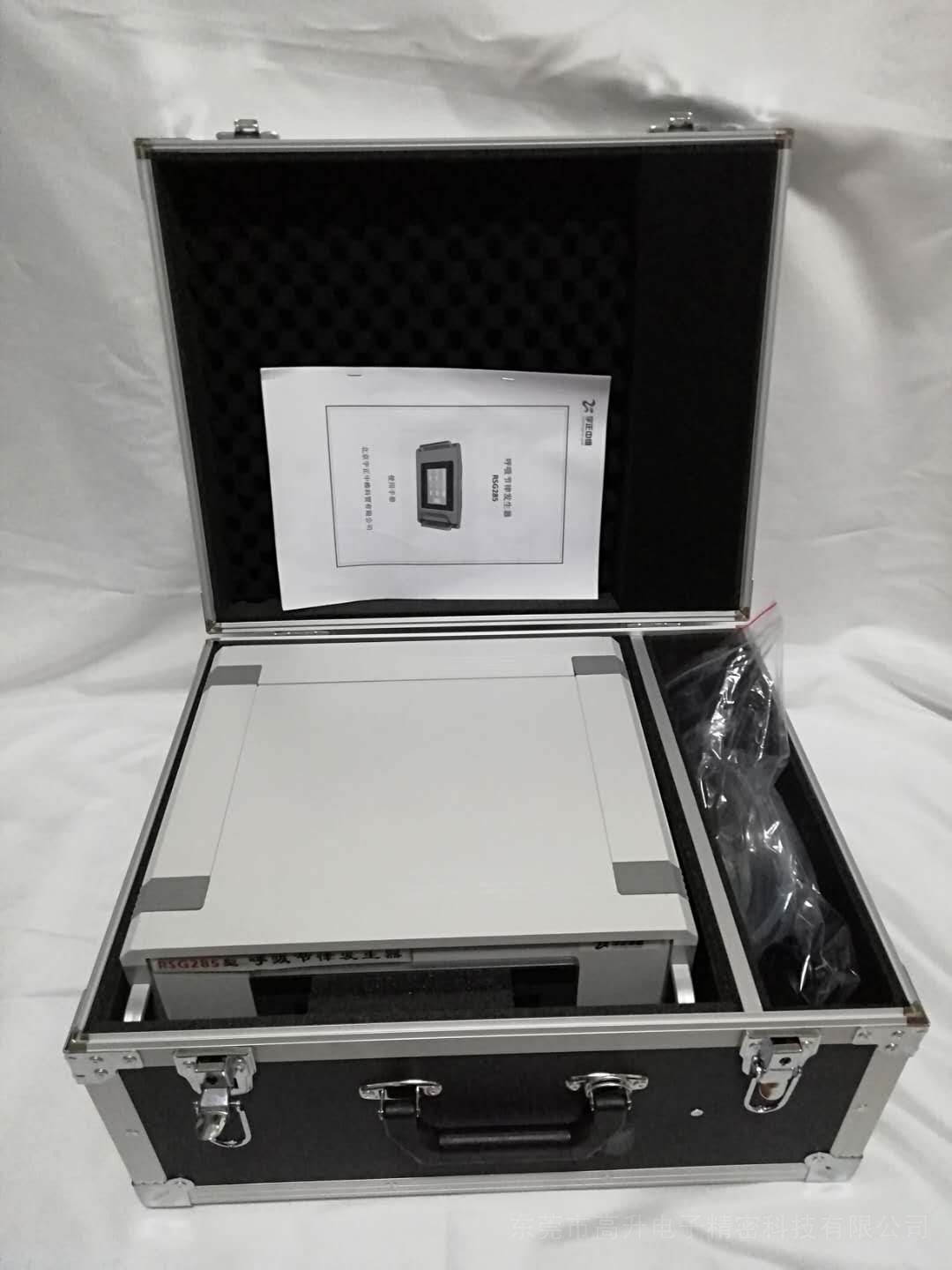

标准配置：RSG285-B型 呼吸气体测试器1只，电源线1条，三通采样管1只，鲁尔采样管1米，校准报告1份，操作手册1份

 选配1：5230型 质量流量计

采用双向通气模式，流量测量范围0-30 STD LPM可选），精度±1.7%读数或5ml/min

气体体积测量范围：0.002-99L，准确度：读数的±2%或1mL，峰值流量大于0.25 std L/min

累加器测量：0.05-400000L准确度：读数的±5%,单位L,mL，ft3

低压或呼吸回路压力测量范围：±150 cmH2O，准确度：读数的±0.5%或0.15 cmH2O，响应时间＜4ms，单位pa，kpa，cmH2O，PSI，mmHg

选配2：CO2标气组件(CO2标气1瓶，校准报告1份，二级减压阀1只，气路软管2米)

选配3：气瓶推车 1只
