delta仪器简版 肺通气量放大器delta

标　　准：

YY/T 1438-2016 麻醉和呼吸设备评价自主呼吸者肺功能的呼气峰值流量计

应用范围：

肺通气量放大器，在连接任何的标准传感器均可以产生与流量成正比的模拟输出。它还可以独立辅助压力信号的模拟输出，用于测量电路中任何位置的压力。

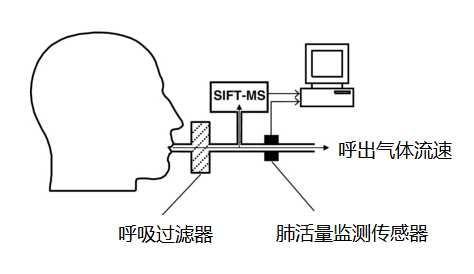

肺通气量放大器使用差分法测量气体流量。当气体流过呼吸机时，呼吸机上的输出压力端口会产生微小的压差。 这些端口连接到带有小直径管的流量输入端口。 差压信号通过一个灵敏的+/- 2厘米汞柱压力传感器测量并进行放大，以提供与流量成正比的模拟输出。 线性化回路校正呼吸气体输出的轻微非线性。 提供一个额外的差压传感器，用于通过将正压端口连接到气道并将另一端口连通到大气来测量气道中的压力。 它也可用于通过将两个传感器端口连接到电路中的不同点来测量差压。

模拟输出可以配置不同的电压范围，以便连接数据采集系统。在输出范围内，可配置成单极或双极操作。可调零或校准来进行数据的调整。

特点：

可与本品牌呼吸机配合使用。流量范围从0-3,0-5,0-10,0-35,0-100,0-160,0-400,0-800 升/分钟；

压力测量范围 -70至70厘米汞柱（6.9千帕），-140至140厘米汞柱（13.7千帕）或根据客户要求定制；

两个输出的零点和增益调整点；

BNC型模拟输出插孔；

LED流量指示灯；

定制压力传感器需额外成本

产品简介：

与标准传感器连接可产生与流量成正比的模拟输出的肺通气量放大器

技术参数:

1.模拟流量范围为0至2, -1至1, 0至5, -2.5至2.5,0至10或-5至5伏。

2.模拟压力输出为-1至1或-5至5伏。这两个范围可以抵消20%以创建单极信号。

3.115或230 VAC，50/60 Hz电源。

4.尺寸：203毫米（8英寸）x178毫米（7英寸）x63毫米（2.5英寸）

操作说明

1110系列肺通气量放大器设计用于线性传感器，以提供与流量成比例的模拟输出。 它还提供了一个压力传感器，可用于测量气路压力或电路中两点之间的压差。

购买肺通气量放大器时，必须考虑购买可选的校准服务。 该选项允许您的电压输出的全范围与全量程PNT输出的匹配。 我们还可以为您提供不同的压力传感器输出和/或双流量压力传感器作为定制订购选项。

设立

电压选择 该设备可以通过115或230 VAC供电。 开启设备之前，请确保选择适当的电压。 操作电压通过电源输入模块中保险丝盒的方向进行选择。 电源输入模块上的两个对齐的指针指示选择的电压。 要改变工作电压，可以使用小螺丝刀将保险丝盒抽出模块。 插入保险丝盒，使所选电压指针与外壳上的指针对齐。

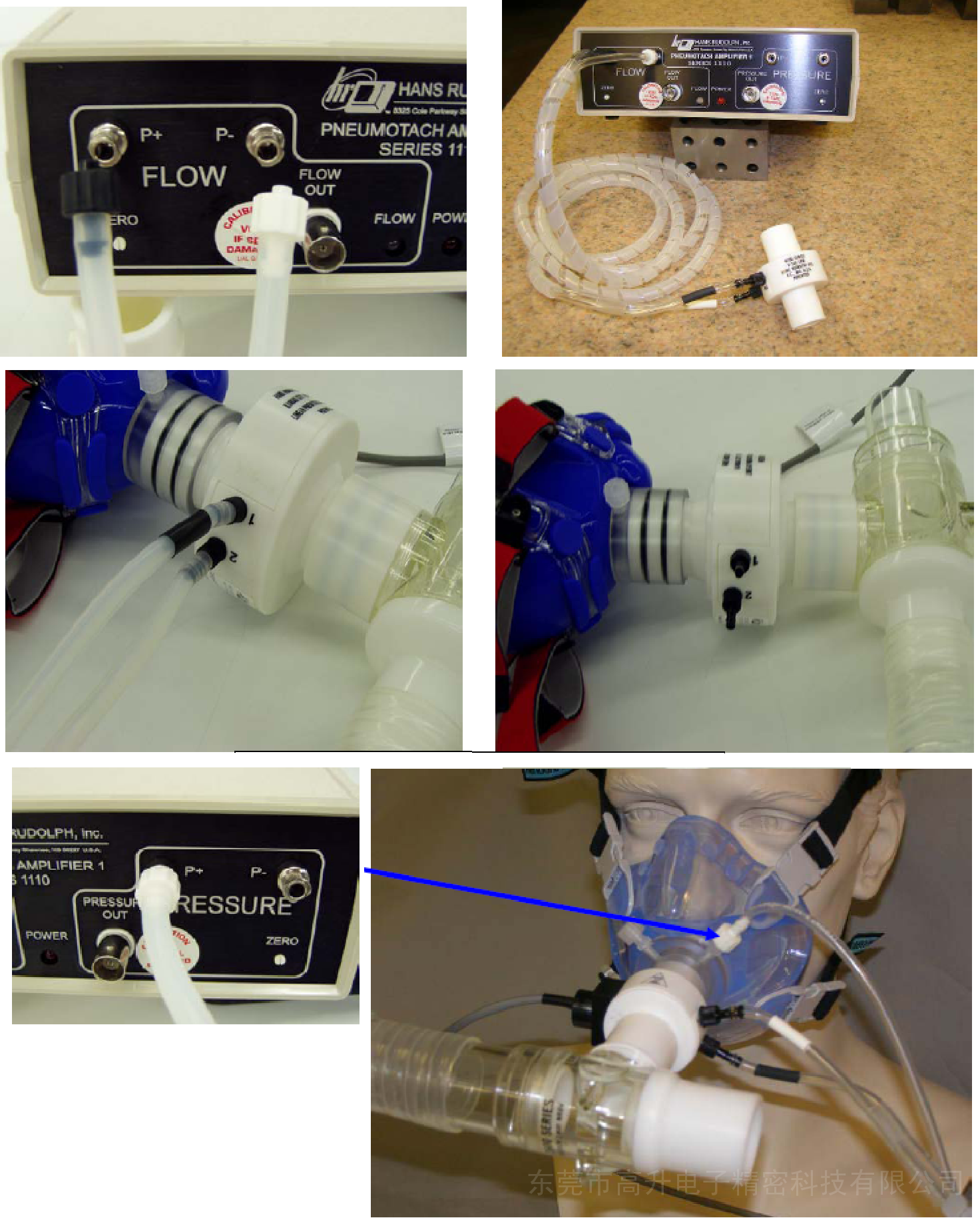

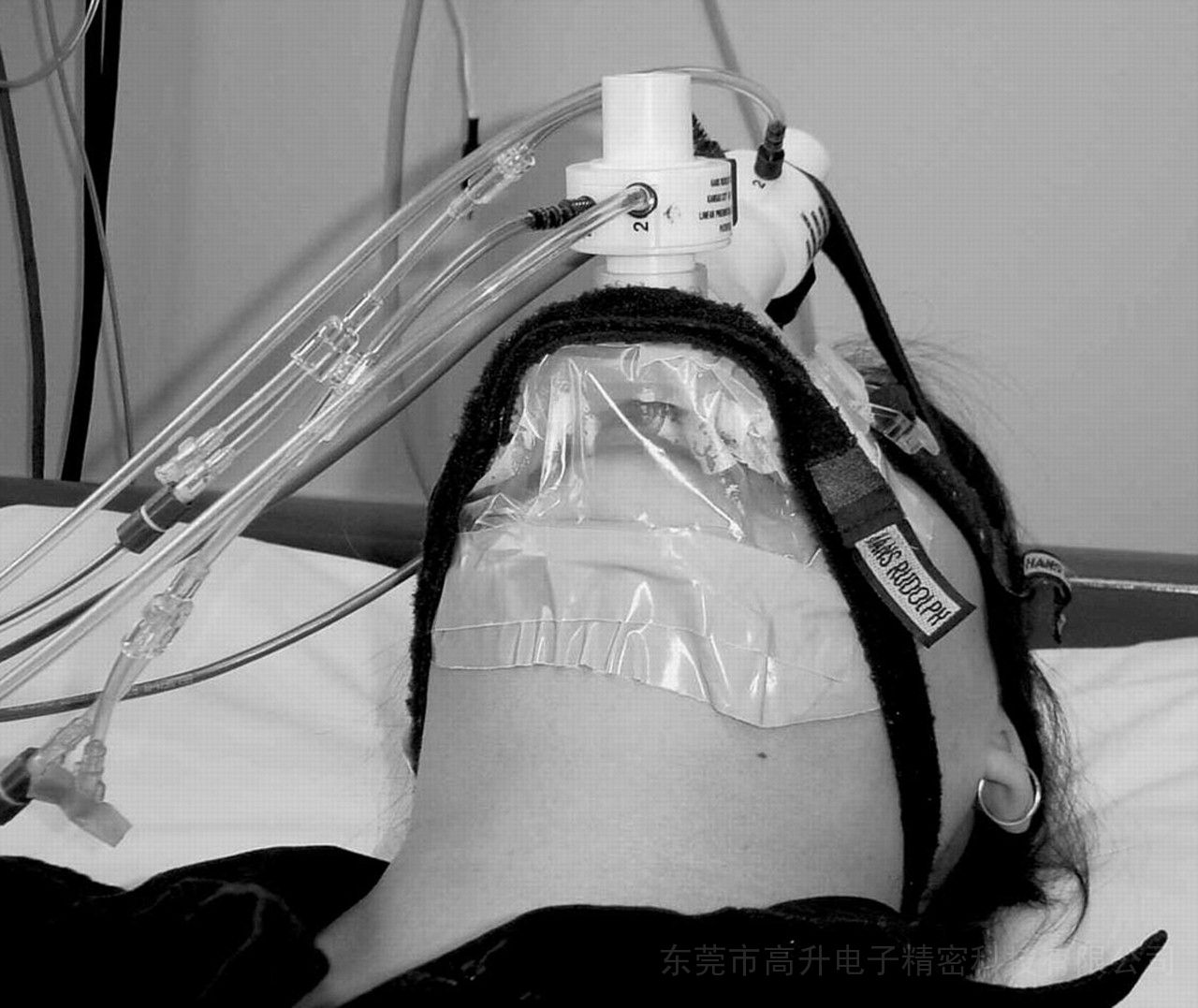

流量连接 呼吸测量传感器连接至带有两个0.125英寸（3.17毫米）内径管的呼气测量探头放大器1，该管提供带鲁尔锁定连接器的双管组件。 保持管路尽可能短以改善呼吸机的频率响应。 将离患者*近的呼吸诊断口连接到流量输入上的P-连接。 另一个管应连接到流量输入上的P +端口。 这将导致吸气流量在模拟输出上产生正电压。

压力连接 压力传感器端口可通过单管组件连接至P +输入端，与电路中的气道压力端口连接。 压力传感器可用于通过将高压连接到P +输入并将低压连接到P-输入来测量差压。 您可以使用差异模式通过将P连接到食管气囊并将P +连接到气道压力来测量气道阻力。

模拟输出 前面板上的两个BNC插孔提供流量和压力的模拟输出。 这些可以使用带BNC连接器的电缆直接连接到记录设备或数据采集系统。 模拟输出的范围可以由用户配置几个不同的范围。 输出范围通过跳线设置在设备内部。 要更改输出范围，请从设备底部卸下两颗螺丝，然后提起机壳的上半部分。 有关各种输出范围的跳线设置，请参阅表1。 流量输出和压力输出可以独立设置。

表1 输出范围的跳线设置

操作

在打开设备之前，请确保电压选择设置为您正在使用的工作电压。 连接电源线并打开设备。 正面的电源LED将亮起以指示施加电源。 为获得理想效果，请在使用前将设备预热10分钟。 将流量和压力连接以及模拟输出连接到记录设备。

零调整

可以调节流量和压力模拟量输出以将电压设置为零流量和零压力。 如有必要，使用小螺丝刀调整零点。 当流量输出接近零伏特时，流量指示器LED将熄灭。

增益调整

流量和压力输出的缩放比例可以通过增益罐进行调整。 要调整增益，您需要提供已知的流量或压力，并调整电位器使输出达到所需的电压。 压力传感器已经过工厂校准，以便大压力产生满量程电压输出。 流量增益可能需要调整，因为每个呼吸机在满量程流量时的输出有所不同。

流量LED

在操作过程中，流量LED将亮起以指示流量存在，并且它将改变颜色以指示流量的方向。 当P +口上的压力高于P-口上的压力时，LED将变为绿色，输出电压将为正值。 当流量反转时，LED将变为红色，电压将为负值。 当没有流量时，LED将熄灭。 如果您将输出范围的跳线设置为零电流零流量，那么LED将持续呈绿色。

额外的校准调整

可以通过调节外壳内的电位器进行附加的校准调节。 如果您发现零点或增益调整需要的范围超过前面板上电位器调整的范围，则可以使用电路板上的电位器调整范围。

在电路板上提供了几个用于测试电路功能的测试点。 标记为GND的测试点可以用作测量的接地参考

流量零

在没有流量和没有压力施加到流量输入的情况下，可以设置流量零点。 测量GND测试点和TP10之间的电压。 电压应为零伏才能正常工作。 零点可以通过R62进行调整。 它位于电路板的后边缘附近。 可以在此应用偏移量，但建议使用前面板上的零点偏移量。

流量增益

流量信号的增益可以根据需要通过调节位于流量压力传感器附近的锅R60进行调节。 在调节此电位器之前，请确保零位设置正确，增益范围通过跳线设置，如表1所示。在调节R60之前，您应该将前面板上的增益电位器设置在中间范围。 将一个已知的流量应用于呼吸机，并测量BNC连接器的输出。 以已知流量将R60调整到所需的输出电压。

压力零点

可以通过设置电位器R15和测量BNC连接器的电压来调整零压力输出。 前面板上的调零罐应处于中档位置。 如果您选择了单极性输出，则电压将转换为1/2比例。

压力增益

将前面板上的增益调节设置为中档，并调节底座R8以调节增益。 对压力输入施加已知压力并测量BNC连接器上的输出。 确保范围跳线设置符合要求并在表1中进行了描述。
