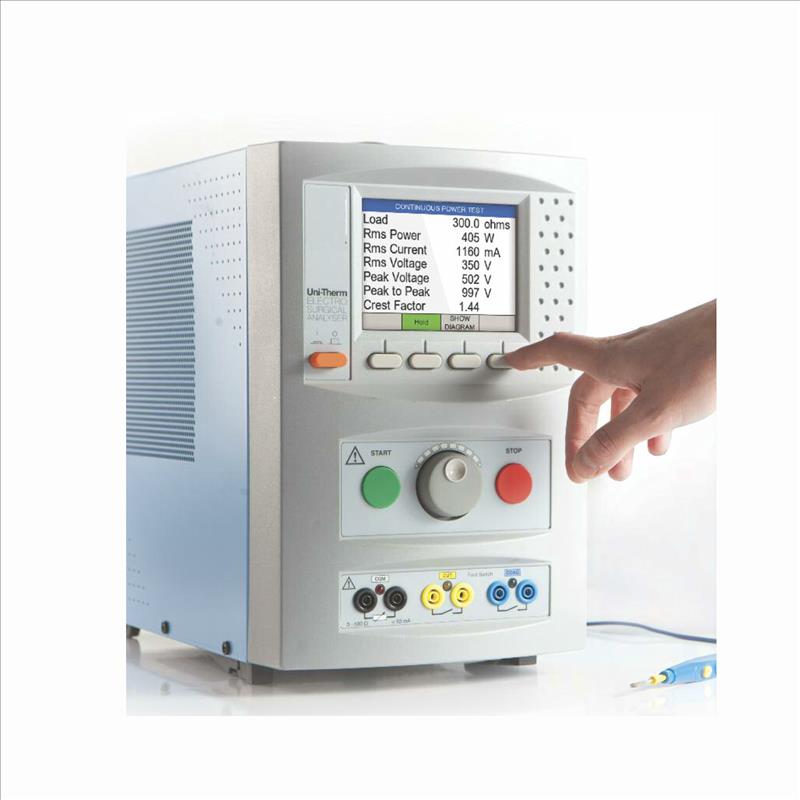

delta仪器高频电刀分析仪Rigel Uni-Therm

电气测试功能

应用

高频漏电流
输出负载测试

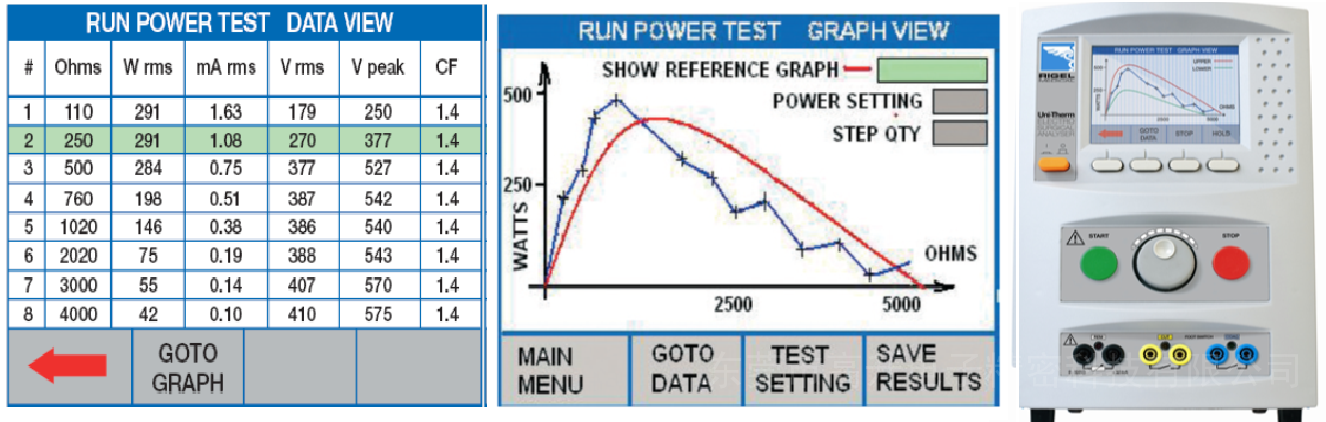

功率分布曲线
患者极板回路监测警报测试（CQM）

高频电刀振荡输出器的常规测试和校准、生产线测试
高频电刀研发的开发工具
电外科设备的形式测试和评价工具
教学工具，提供电外科设备质量控制程序的培训

功率测量

应用波形的真有效值

有效功率

0 -500W（真有效值）

请参阅负载/功率曲线图

精度

＞50w时，±(读数的5%)

＜50w时，±(读数的5%+1w)

占空比

0-100％占空比，开启时间*高达60秒

可变电阻箱

0 - 5115Ω

步进值

5Ω

精度

±(1%的设定值 + 0.5 Ω )

负载电阻类型

无感型陶瓷电阻器

峰值电压

0 -10KV (峰峰值) -仅闭环负载

精度

±(读数的10% + 15V)-仅在闭合负载下在激励电极和弥散电极之间进行测量

有效电压

0 - 700V（真有效值）

精度

±(读数的10% +5V)

高频电流（真有效值）

0-6000mA 内置的可变负载

0 - 8000mA 外接无感负载

精度

±(读数的2% +1mA)

品质因数

1.4 -20 (峰值电压/电压真有效值)

使用2个峰值电压测量值中的较高者。

有效带宽

带宽真有效值（仅限仪器）

30 Hz 到 10MHz (-3 dB)

带宽真有效值（内置负载）

30 Hz 到 5.0 MHz (-3 dB)

可变负载

0 - 5115Ω

分辨率

5Ω

精度

±(1%的设定值 + 0.5 Ω )

负载电阻类型

无感型陶瓷电阻器

测量延迟

脚踏开关延迟可在200 - 5000ms之间选择（10ms分辨率）

高频漏电流

高频电流（真有效值）

0 - 6000mA 内置的可变负载

0 - 8000mA 外接无感负载

精度

±(读数的2% +1mA)

激励极

从手术电极到地

弥散极

从负极板到地

负载

可变负载请参阅负载/功率曲线测量

2 x 200Ω固定负载

精度

±1% + 0.5Ω

中性电极接触安全性监测 (CQM - REM)

量程

0 - 475Ω, 步进@1Ω,步进电机驱动的可变电位器

精度

±5%

报警寄存器

高和低，手动确认

调整方式

手动或自动

输出连接器

电切模式的远程脚踏开关控制 (CUT)

2 x 4 mm - 黄色, 单继电器触点

电凝模式的远程脚踏开关控制(COAG)

2 x 4 mm - 蓝色, 单继电器触点

极板接触安全性阻抗 (REM) 0-475 ohm

2 x 4 mm - 黑色

可变负载0 – 5115Ω

2 x 4mm 红色 = 激励极, 黑色 = 弥散电极

固定负载2 x 200Ω

1 x 4 mm 黑色 (公共端), 2 x 4 mm 红色

待测设备 (MD)

2 x 4mm 白色线

USB A 端口

键盘接口

USB B端口

PC接口

示波器输出端口

0.5V / A，100mA 射频电流*小输入，未校准，仅作为显示使用

隔离

隔离（接地到测量设备）

10kV

低频滤波器

干扰频率滤波器

100 Hz 高通滤过器

一般规格

数据存储和调用内存

4Mb，大约5000条数据

数据输出格式

CSV格式和SSS格式

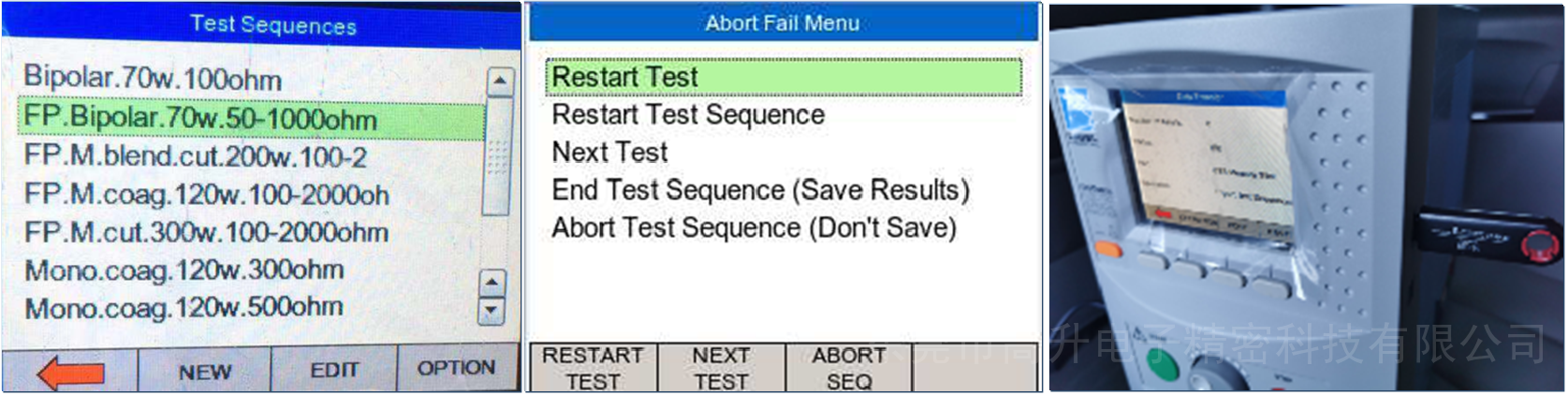

测试序列，结果，参考功率图

外形尺寸

370 X 300 X 204mm

重量

11 Kg

工作温度

10 ˚C - 40 ˚C

贮存温度

0˚C - 50 ˚C

主电源

115/230 ±10% VAC; 48 - 66 Hz, 35 VA

保险丝

2 x 1.6 A (T) 陶瓷慢熔保险
