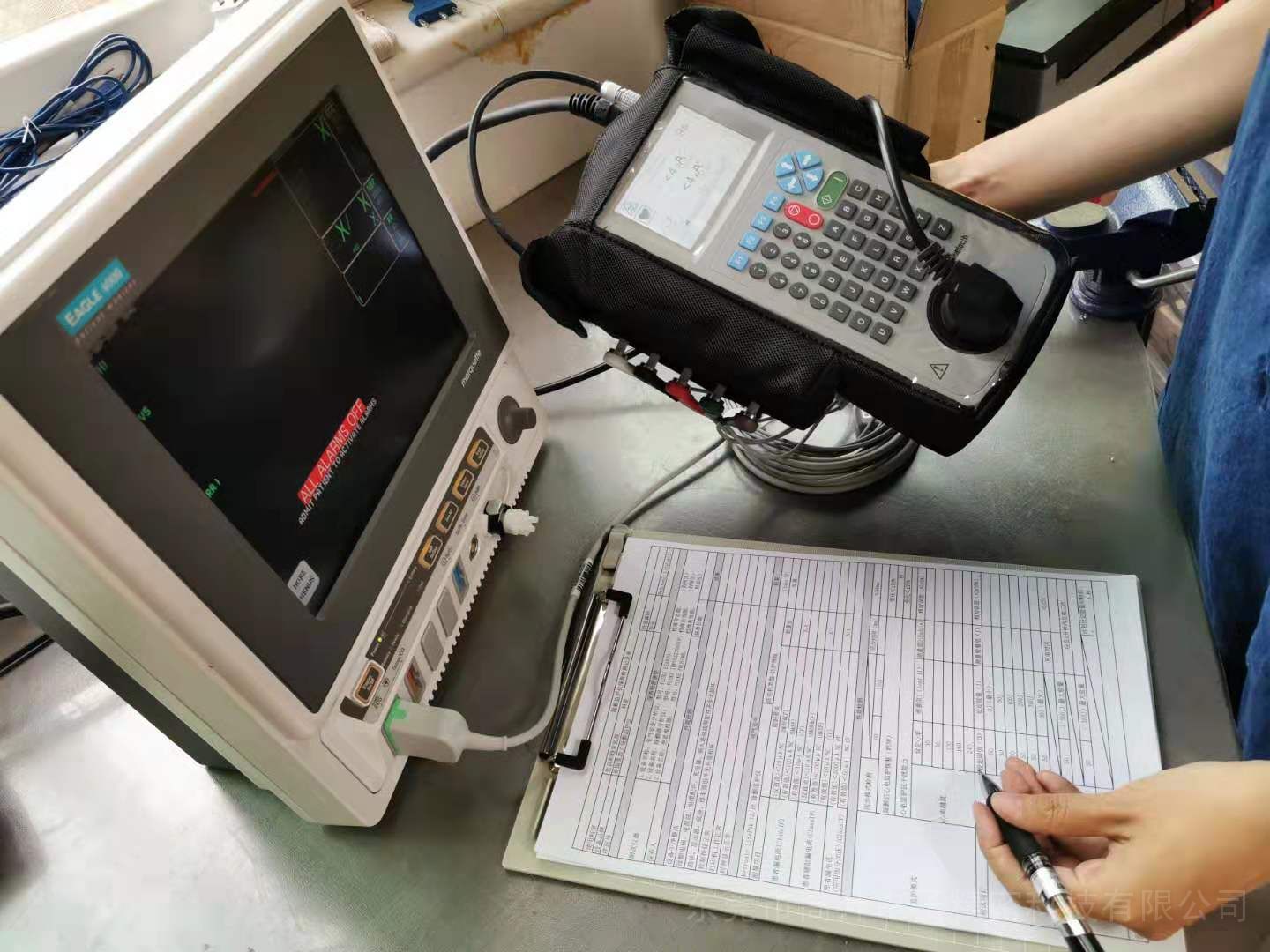

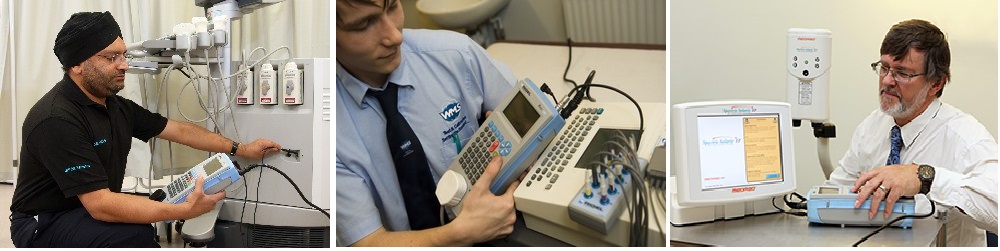

delta仪器电气安全检测仪Rigel 288+

电气性能分析

电性安全测试：
 接地阻抗

 电源导线合格性
 绝缘电阻

（电源线，电源-PE，电源-可触及的不接地导电部件NE，设备外壳，患者应用端AP-PE，AP-NE，应用端子加压条件）

GB9706.1 / IEC 60601-1：
  泄漏电流
  机壳漏电
  患者漏电
  患者辅助漏电
  F型患者漏电

IEC 61010 / IEC 62353：

接触漏电
设备漏电（直接、差异和替代）

三相供电设备应用：

 接地导通电阻
 材料绝缘性

 泄漏电流（设备漏电，外壳漏电，患者漏电）

可以使用上述的变数或组合来创建自订测试。

接地导通性

测试方式

2线预脉冲技术，采用导线消零阻抗校正技术

预脉冲技术

25A峰值电流，消除薄膜电阻

测试电流

>200mA

电流加载时间

6种可选值：

2秒/ 5秒/ 10秒/ 20秒/ 30秒/ 持续

*大测试电压

4-24V有效值（ IEC60601测试规定为6V ）

测量范围 (小范围)

0.001 - 0.999Ω / 分辨率 0.001Ω

测量范围 (中范围)

1.00 - 9.99Ω / 分辨率 0.01Ω

测量范围 (大范围)

10.0 - 19.9Ω / 分辨率 0.1Ω

精度

读数±2% +10 mΩ

绝缘电阻

测量项目

5种可选值：

待测物电源端-未能保护接地的外壳部分（I等），待测物电源端-外壳部分（II等），设备应用部分-未能保护接地的外壳部分（I等,有接地）,设备应用部分-未能保护接地的外壳部分（II等）,待测物电源端-设备应用部分

加载电压

4种可选值：

50 / 100 / 250 / 500 VDC @1mA

电压加载时间

6种可选值：

2秒/ 5秒/ 10秒/ 20秒/ 30秒/ 持续

测试限值条件

13种可选值：

0.01/0.1/0.3/1.0/2.0/4.0/5.0/7.0/10.0/20.0/50.0/70.0/100.0MΩ

测量范围 (小范围) 50V DC

测量范围 (小范围) 50V DC以上

精度 (小范围)

0.01MΩ-10MΩ

0.01MΩ-20MΩ

读数±1% +2计数

测量范围 (大范围) 250V DC

测量范围 (大范围) 500V DC

精度 (大范围)

20MΩ-50MΩ

20MΩ-100MΩ

读数±3% +2计数

分辨率

0.01MΩ

直接法测量设备漏电流

(IEC60601/GB9706.1 & IEC62353/YYT 0841 yiyon电气设备 yiyon电气设备周期性测试和修理后测试)

测量范围

4 ~ 9999μA

精度

读数±3% +2计数

应用端加载电源电压

仅对F型设备可加载110%网电源

测量装置

按照IEC 60601-1要求

测量类型

符合IEC 60601关于患者（或辅助）漏电流之测量规定，可提供交流和直流测量的真有效值

加载时间

6种可选值：

2秒/ 5秒/ 10秒/ 20秒/ 30秒/ 持续

评估结果限值条件

10种可选值：

10/ 25/ 50/ 100/ 300/ 500/1000/2500/5000/10000uA

应用部分AP

1-10导联独立编辑

防电击等级

Class I / Class II

差值法测量设备漏电流(IEC62353&YYT 0841-2011 yiyon电气设备 yiyon电气设备周期性测试和修理后测试)

测量范围

75μA to 9999μA

精度

读数±3% +5计数

测量/显示

分辨率 1μA

测量类型

真有效值

测量装置

频率响应符合IEC 60601-1规定

加载时间

6种可选值：

2秒/ 5秒/ 10秒/ 20秒/ 30秒/ 持续

评估结果限值条件

10种可选值：

10/ 25/ 50/ 100/ 300/ 500/1000/2500/5000/10000uA

替代法测量设备漏电流(IEC62353&YYT 0841-2011 yiyon电气设备 yiyon电气设备周期性测试和修理后测试)

测试电压

250V电源频率

测试电流

3.5mA限流

测量范围

4μA - 9999μA

测量分辨率

1μA

测量精度

读数±3% +2计数

测量类型

真有效值

测量装置

按照IEC 60601-1

功率测量

方法

视在功率

范围

0.1kVA-4kVA

精度

±5% +2计数

加载时间

6种可选值：

2秒/ 5秒/ 10秒/ 20秒/ 30秒/ 持续

网电源输出测试

输入电压范围

0-300VAC

*大电流

16A

精度

读数±5% +2计数

可插拔IEC网电源线测试

测试时间

2秒

测试

导通性、绝缘性和极性变化

导通限值

线规计算表自动计算导通限值

15种可选值：

0.01/ 0.02/ 0.03/ 0.04/ 0.05/ 0.06/ 0.07/ 0.08/0.10/0.20/0.30/0.50/1.0/2.0/5.0Ω

绝缘限值

13种可选值：

0.01/0.1/0.3/1.0/2.0/4.0/5.0/7.0/10.0/20.0/50.0/70.0/100.0MΩ

加载电压条件

4种可选值：

50 / 100 / 250 / 500 VDC @1mA

测试极性

自动反转

一般规格

主电源

230V AC ±10%, 50-60Hz +/- 1Hz
120V AC ±10%, 60Hz +/- 1Hz（美式型号）

电池

6 x 1.5V AA

重量

1.6公斤(包括电池)

尺寸

270 x 110 x 75 mm

运作条件

0℃ - 40℃, 0-90% RH - NC

储存环境

-15℃ - +60℃ / 5℃ - 140℉

环境保护

IP 40
