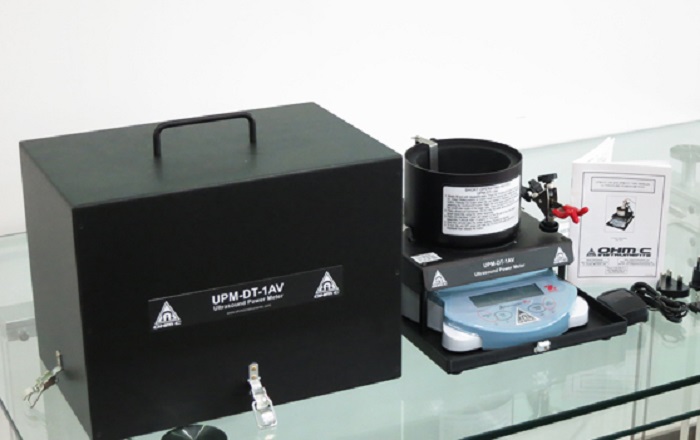

• delta仪器毫瓦级超声功率计UPM DT-1

    详细信息

     品牌:delta仪器  型号:UPM DT-1  加工定制:是
     产品用途:毫瓦级超声功率计

    标  准:

    JJG 639-1998(2005) 超声诊断仪超声源检定规程

    JJG 665-2004 毫瓦级超声功率计检定规程

    符合FDA、JCAHO、AAMI及AIUM推荐的测试准则,其精度可以向NIST溯源



    应用范围:

    UPM-DT-1 & 10是用来对诊断及治疗超声探头进行功率输出测量的精密瓦特计。 UPM-DT系列自1977年以来已经用于世界各地,符合FDA、JCAHO、AAMI及AIUM推荐的测试准则。测试精度可以向NIST做计量溯源。

    操作原理:

    测量超声功率的可靠性及重复性的方法之一为辐射力天平测试法(radiant force method)。将被测探头放置到一个位于水介质中的45°的空气支持的锥形靶上,锥形靶连接到一个可以达到0.1毫克分辨率的精密天平上。当声能量作用到锥体时,作用到天平上测压元件的合力直接与总的辐射能量成比例关系。测试罐衬有声音吸收橡胶已防止功率反射。天平可以直接将毫克量值转换为瓦特读数,分辨率为:UPM-DT-1型号0.002瓦,UPM-DT-10型号0.01瓦。校验UPM-DT系列产品,可以通过在锥形靶臂上放置一个校准砝码来完成(一个1克的砝码等于14.65瓦特)仪器在NIST备有一个可溯源的质量及超声标准,因此仪器可以定期进行再校准及换发新证。

    校准超声探头的重要性:

    测量超声功率水平非常重要,它可以确定实际的患者辐照(Patient exposure)并降低潜在危险。所有的诊断及治疗多普勒吉超声仪器都应该定期进行测试。典型的安全值可以由声场中*大强度值的点的瞬时强度(称为空间峰值瞬时平均SPTA)进行定义。FDA及AIUM提供了医疗应用时SPTA值标准。典型的SPTA值为,回声探测为10mW/cm²,多普勒仪器为100mW/cm²,治疗应用为3W/cm²。探头的瓦特密度(Watts/cm²)通过测量总的功率输出,除以探头有效截面积进行确定。手册中包含有一个用来对超声性能进行存档和报告的样式表格。

    1.性能经过FDA及NIST(美国国家标准及技术研究院)测试,可以向中国计量科学研究院做溯源校准

    2.高分辨率:2或10毫瓦。

    3.测量范围到30瓦。

    4.频率范围:1到10MHZ。

    5.按连续及脉冲模式测量超声功率。

    6.自动清零及稳定化。

    7.数字显示及RS-232接口。



    产品简介:

    对诊断及治疗超声探头进行功率输出测量的精密瓦特计



    技术参数:

    技术规格



    UPM DT-1

    UPM DT-10

    功率范围

    0- 30 Watts

    0- 30 Watts

    分辨率

    ±2 mW

    ±10 mW

    *小可测量功率

    2 mW

    10 mW

    显示灵敏度

    0.001/0.01/0.1 Watt

    0.01/0.1/1 Watt

    精度

    ±3% + 一位

    ±3% + One Digit

    清零方法

    自动

    自动

    测量值平均

    100

    100

    稳定化

    2.5秒综合

    2.5秒综合

    *大称重能力

    210克

    600克

    *大探头尺寸

    3英寸直径

    3英寸直径

    探头操作频率

    1-10MHz

    1-10MHz

    测试介质

    脱气水

    脱气水

    电脑接口

    RS-232,300-9600 Baud

    RS-232,300-9600 Baud

    缺省波特率

    2400

    2400

    电源

    12Vac,1 Amp

    12Vac,1 Amp

    EMI 等级

    符合CE及FCC

    符合CE及FCC

    电气安全

    符合UL及CSA

    符合UL及CSA

    尺寸

    38cm长 x 25cm宽  x 28cm高

    38cm长 x 25cm宽  x 28cm高

    重量

    10kg净重

    10kg净重

    携带箱

    黑色阳极化铝合金

    黑色阳极化铝合金





    商品详情:



    毫瓦级超声功率测量仪

    标准配置包括:UPM-DT-1型 功率计测试容腔1只、定位夹组件1只、锥形测试靶组件1只、电源适配器1个、英文使用说明1份、手提箱1只
