delta仪器超声骨密度仪测试模体delta

标　　准：

JJF 1649-2017 超声骨密度仪校准规范

应用范围：

超声骨密度仪主要由超声波激励电路、超声波探头、数据采集和处理单元组成。工作时由探头发射出超声波信号,通过水或耦合剂穿过被测骨组织或经被测骨组织反射后,由接收探头接收信号,然后计算超声速度和宽带超声衰减。按照被测部位的不同,超声骨密度仪主要有桡骨型和跟骨型。

产品简介：

用于桡骨型和跟骨型超声骨密度仪的声学参数校准

技术参数：

RB011型.桡骨模体

桡骨模体选用声速取值范围与桡骨类似的材料制成,其声速取值范围为:(2500~3000)m/s,形状为长方体型,要求材料密度均匀,表面做高抛光处理。

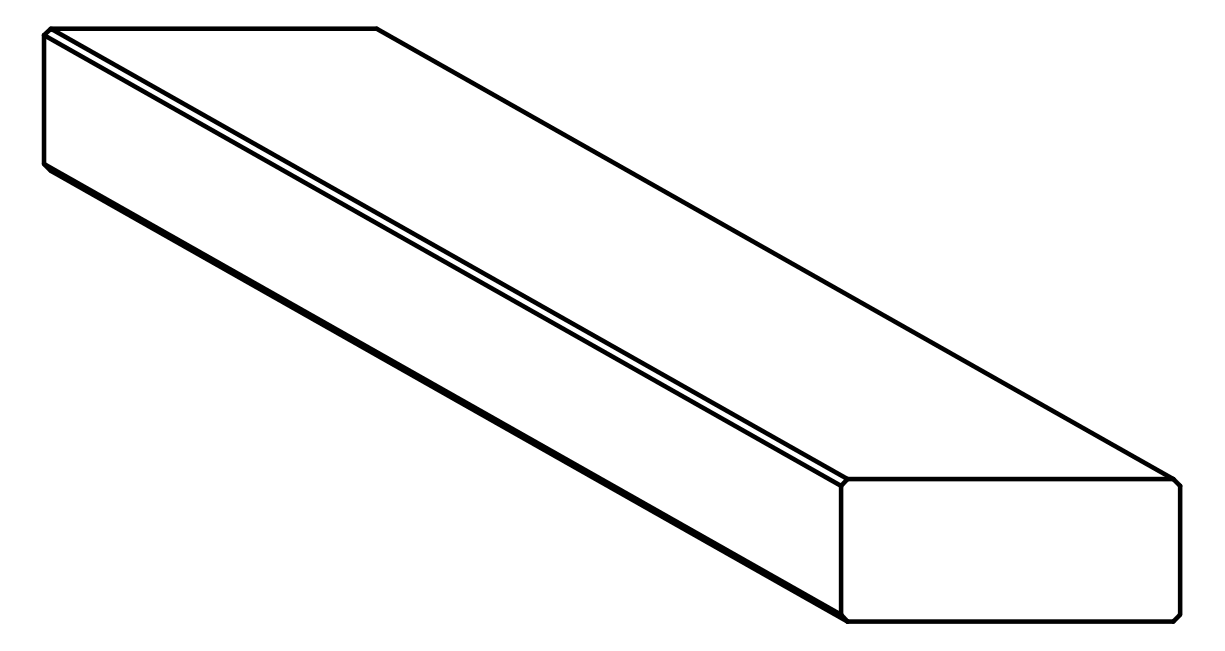

骨模体如图A.1所示，选用有机玻璃（PMMA）材质制成，其声速取值范围应与桡骨类似，形状为长方体型（长：135mm，宽：50mm，高：21mm）。PMMA密度为1.18g/cm³（密度误差不超过±1%），要求材料密度均匀，表面做高抛光处理，尺寸公差不超过±0.1mm。仅测量SOS。

图A.1桡骨模体示意图

跟骨模体

跟骨模体选用声衰减取值范围与跟骨类似的材料制成,声速取值范围为:(1400~1700)m/s,形状为长方体型。

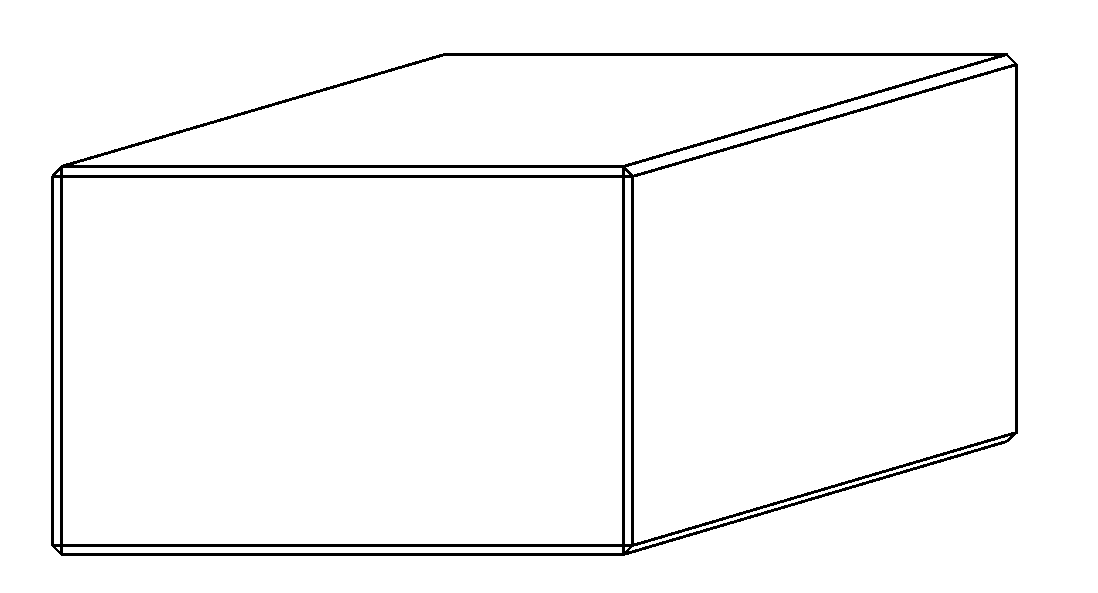

跟骨模体如图A.2所示，选用聚氨酯橡胶材料制成，其声速和声衰减系数取值范围应与跟骨类似，形状为长方体型（长：60mm，宽：50mm，高：40mm），尺寸公差不超过±0.1mm。测量SOS与BUA。

图A.2 跟骨模体示意图

商品详情：

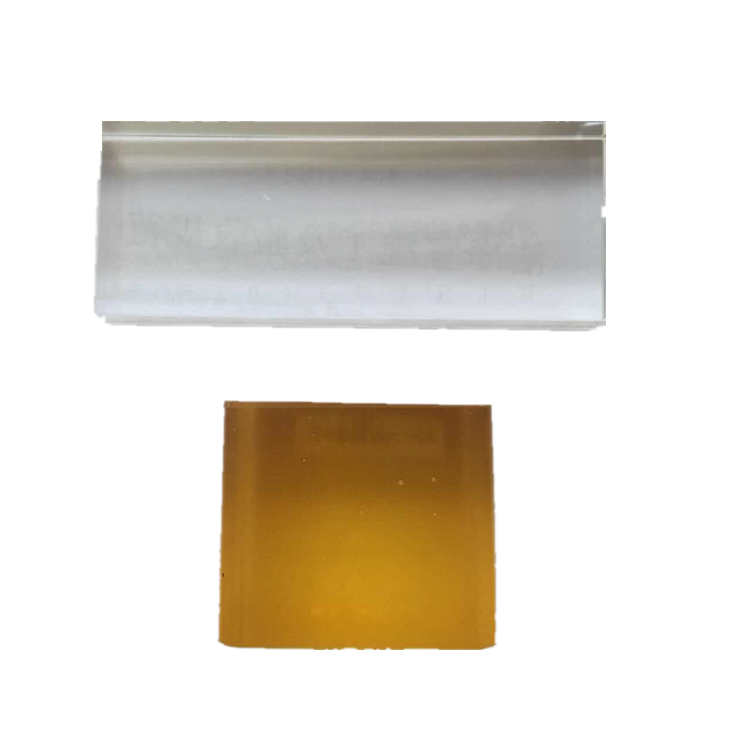

超声骨密度仪测试模体

标准配置：桡骨模体1只，跟骨模体1只，校准报告2份，便携箱1只
