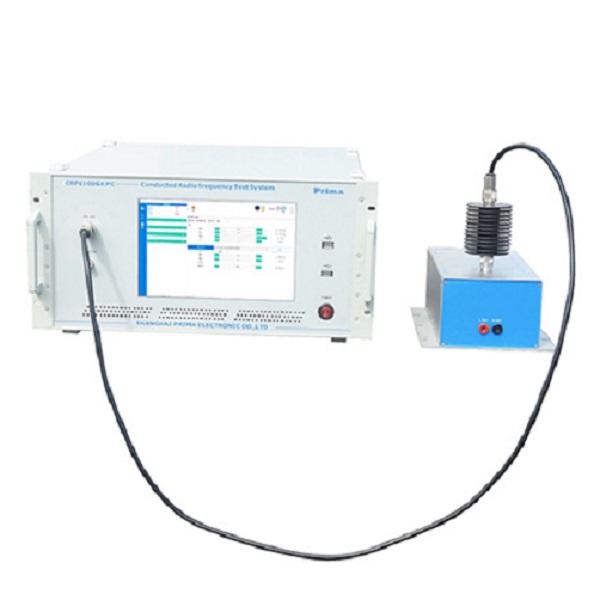

delta仪器射频场感应的传导骚扰抗扰度测试系统delta14

系统型号

CRF61006A-PC

功放功率

80W

输出阻抗

50Ω

输出电压

1～30Vrms（CDN法）           1～20Vrms（电磁钳法）

电压驻波比

≤1.2

信号源

频率

9k～3GHz

输出电平

-60-10dBm

非调制信号

连续波

频率分辨率

0.23Hz

频率温度稳定度

±0.5ppm

谐波

≤-30dBc

非谐波

≤-50dBc

输出功率范围

-120dBm～0dBm （9kHz～500kHz）; -120dBm~+10dBm（500kHz～3GHz）

功率准确度

±1.0dB

分辨率

0.1dB

内部调制源（LF）

正弦波0.1Hz～500kHz；方波0.1Hz~20kHz；三角波/锯齿波0.1Hz～100kHz

调幅（AM）

调制深度  0％～100％ ;

调频(FM)

调制速率1Hz～25KHz

调相(ФM)

调制相位0°～360°;

占空比

1-100%

输出接口

N (母)

衰减器

6dB

功率放大器

输出频率

150kHz～230MHz

*大输出功率

+44dBm/80W

谐波

＜15dBc

增益

51dB±1 dB (100W)

VSWR

<1.5:1

输出阻抗

50Ω

输出接口

N (母)

功率计（内置三通道）

输入频率

9kHz～3GHz

测试电平

-40 dBm～+30dBm; 电压表:-40 dBm～+30dBm

精度

±0. 5dB

输入接口

N(母)

VSWR

<1.1:1

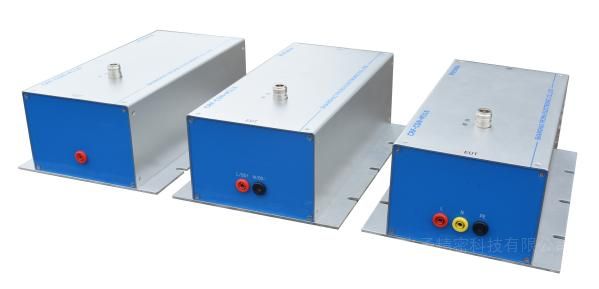

150k-230MHz CDN耦合去耦网络附件选配

电源线

M1，M2，M2，M3，M2+M3，M4，M5：符合单相/三相电源要求，*大电流16A/32A

非屏蔽平衡线

T2，T4，T8

非屏蔽非平衡线

AF2，AF4，AF8

系列屏蔽电缆

S1，S1/75，S2，S4，S9，S25

其他

RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P

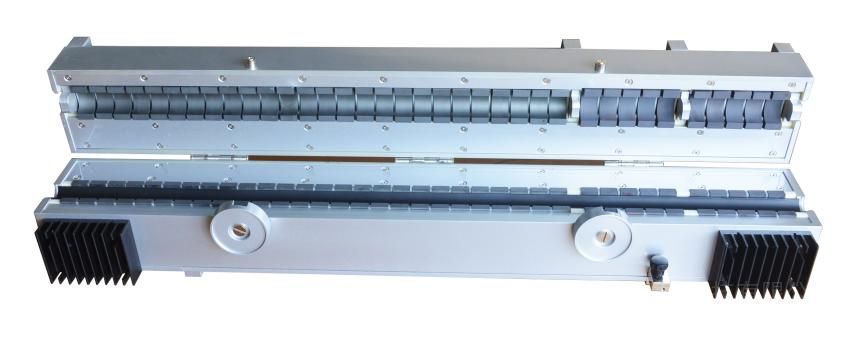

电磁注入钳附件选配

电磁注入钳

频率范围10kHz～1GHz，耦合因子< 3 dB（150 kHz ～ 500 MHz），内径23mm/32mm

系统整体配置

软件

支持Windows XP， Windows 7

控制接口

USB

输出接口

N型接头

150k-230MHz CDN耦合去耦网络附件选配

电源线

M1，M2，M2，M3，M2+M3，M4，M5：符合单相/三相电源要求，*大电流16A/32A

非屏蔽平衡线

T2，T4，T8

非屏蔽非平衡线

AF2，AF4，AF8

系列屏蔽电缆

S1，S1/75，S2，S4，S9，S25

其他

RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P

电流注入钳附件选配

电磁注入钳

频率范围10kHz～1GHz，耦合因子< 3 dB（150 kHz ～ 500 MHz），内径23mm/32mm
