delta仪器充电接口机械负荷试验装置DFB-7

主要技术参数：


1、测试项目：
a）充电接口机械负荷试验；
b）偏移操作；
c）机械锁止装置结构强度试验；
d）电子锁止装置机械负荷试验；
2、执行标准： GB/T 20234.1-2023 标准充电接口机械负荷试验对应条款 6.2.10.7 和条款 7.11.8；偏移操作对应条款 6.3.19 和条款 7.30；机械锁止装置结构强度试验对应条款 6.3.4.8 和条款 7.15.3.1；电子锁止装置机械负荷试验条款 6.3.4.10 和条款 7.15.3.3；

3、设备结构：承重式底座，参考图 3 和图 4 示意图；

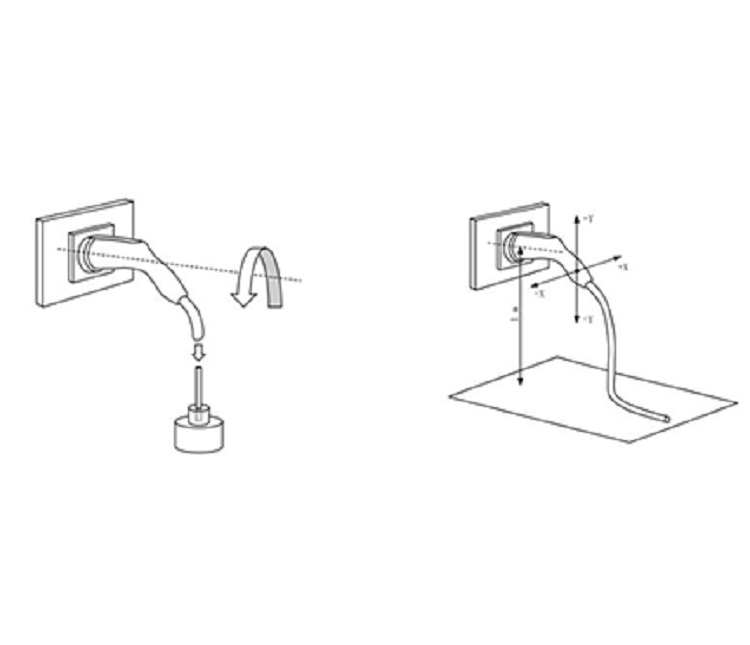

图 3 负荷强度试验装置 图 4 偏移操作外部机械载荷

4、配套夹具：满足国标/美标/欧标的交流/直流/交直流一体充电插座，安装尺寸参考GB/T 20234.1-2015 标准附录 B 和 GB/T 20234.3-202X 标准（报批稿）条款 8 要求；
5、夹紧装置：1 套夹持电缆部位（见图 3），1 套夹持试验插头手柄（见图 4）；

6、旋转角度：每次测试充电接口可绕轴线旋转 90º，角度调整方便，可满足标准要求在 10s 内转换方向；
7、重物施加的力：满足 100N/120N/165N/300N/440N/660N/750N 规格各一个；
8、测试时间：（0～9999）s 范围内可设定；
9、试验次数：（0～99999）次范围内可设定；
10、充电接口水平轴线高度可调节范围：（800~1550）mm；
11、电子锁止装置开关电源：（0～24）VDC 可调，电源正负极性可编程控制实现电子锁解锁/闭锁功能。
12、具备对机械锁止装置触发机构施加解锁外力的装置，可采用电动、弹簧秤、砝码等方式实现，解锁外力要求满足（120±5）N 和（200±10）N 两种规格。
