delta仪器限制短路电流耐受试验系统DFB-8

主要技术参数：


1、测试项目：交流充电连接装置限制短路电流耐受试验；
2、执行标准：GB/T 20234.1-2023标准条款 6.2.11 和条款 7.12.1；GB/T 11918.1-2014 标准第 29 章；

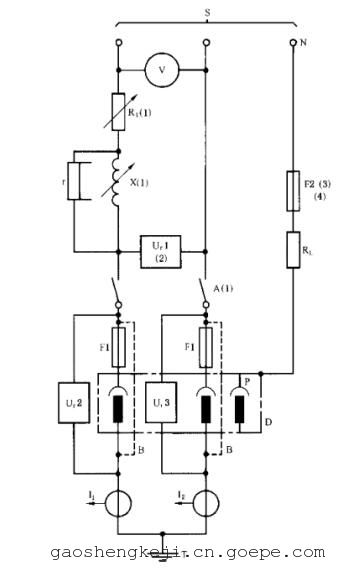

3、试验电路图：参考图 5 示意图；

图 5 用以验证两极设备的单相 a.c.或 d.c.时的短路电流耐受能力的试验电路图

4、控制系统：配置西门子、三菱、欧姆龙等zhi名品牌 PLC 模块，并配置 7 英寸及以上彩色液晶触摸控制屏；
5、运行方式：手动或程控运行；
6、电压输出范围：单相 AC（0～300）V；
7、电流输出范围：AC（0～10000）A；
8、试验期间偏差允许范围： 电流 95%～105%；电压 100%～105%；频率 95%～105%；
9、电流的精度等级为 0.5 级或更优，分辨力≤1A；
10、电压的精度等级为 0.5 级或更优，分辨力≤1V；
11、*大谐振冲击时间：20ms；
12、负载形式：纯电阻；
13、具备对试验电路进行校验功能；
14、具有过载和过压、过热保护功能；
15、系统底部配置万向脚轮，方便移动。
限制短路电流耐受试验系统，用于测试交流充电连接装置限制短路电流耐受试验；执行标准：GB/T 20234.1-2023 标准条款 6.2.11 和条款 7.12.1；GB/T 11918.1-2014 标准第 29 章。
