delta仪器圆导体的可插入性量规DFB-14

圆导体的可插入性量规，测试项目：*大横截面积的导体的插入能力；执行标准：GB/T 20234.1-2023 标准条款 6.3.8.1；GB/T 11918.1-2014 标准条款 11.2.1。


• 主要技术参数：
  1、测试项目：*大横截面积的导体的插入能力；
  2、执行标准：GB/T 20234.1-2023 标准条款 6.3.8.1；GB/T 11918.1-2014 标准条款 11.2.1；
  3、设备构造：参考图 8 示意图；

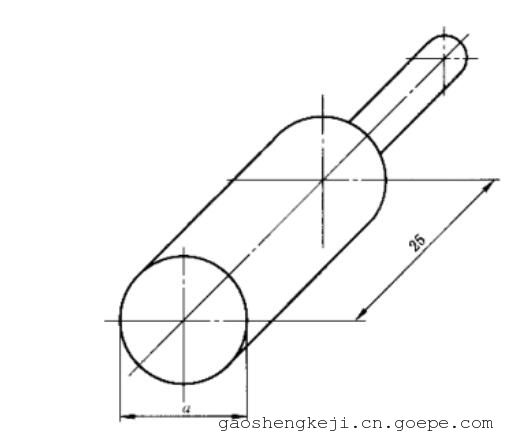

  图 8 用以检查*大规定横截面积的未经处理的圆导体的可插入性的量规

  4、材料：优质的 SuS304 号不锈钢；
  5、量规规格：φ1.6mm~φ41mm，详见表 1；
  6、数量：共 20 件。

  表 1 导体的*大横截面积与对应的量规规格

  导线横截面积		可插入性量规
  软 mm²	硬 单芯或绞股，mm²	直径a mm	a的偏差 mm
  1	1	1.6	0/-0.05
  1.5	1.5	1.9	0/-0.05
  2.5	4	2.8	0/-0.05
  4	6	3.4	0/-0.06
  6	10	4.3	0/-0.06
  10	16	5.4	0/-0.06
  16	25	6.7	0/-0.07
  25	35	8.0	0/-0.07
  35	50	10.0	0/-0.07
  50	70	12.0	0/-0.08
  70	95	14.0	0/-0.08
  95	120	16.0	0/-0.08
  120	150	18.0	0/-0.08
  150	185	20.0	0/-0.08
  185	240	25.0	0/-0.08
  240	300	28.0	0/-0.08
  300	400	28.5	0/-0.08
  400	500	33.0	0/-0.08
  500	630	37.0	0/-0.08
  630	800	41.0	0/-0.08
