delta仪器充电接口温升测试系统DFB-17

充电接口温升测试系统，测试项目：a）温度监测；b）温升；符合标准：GB/T 20234.1-2023标准；温度监测对应条款 6.2.9 和 7.24；温升对应条款 6.3.13 和 7.24；温升试验用参考试具对应附录 B。
主要技术参数：
1、测试项目：a）温度监测；b）温升；
2、执行标准：GB/T 20234.1-2023标准；温度监测对应条款 6.2.9 和 7.24；温升对应条款 6.3.13 和 7.24；温升试验用参考试具对应附录 B；
4、控制系统：配置西门子、三菱、欧姆龙等zhi名品牌 PLC 模块，并配置 7 英寸及以上彩色液晶触摸控制屏；
5、运行方式：手动或程控运行；
6、温升测量：通道数不少于 20 路，温度测试范围（-50~400）℃，温度测试误差范围[-0.2℃,+0.2℃]，分辨率≤0.1℃；
7、热电偶：支持 J、K、E、S、N、B、R 型热电偶测量；
8、主电源额定电压输出范围：AC（0~10）V（单相），电压精度等级为 0.5 级或更优，分辨力≤0.1V；
9、主电源额定电流输出范围：AC（0~1200）A（单相），电流精度等级为 0.5 级或更优，分辨力≤1A；
10、控制触头电源：电流范围 AC（0~2）A；
11、电源设置方式：具备可程式编辑设置，能设置不少于 10 段的电流输出程序，可连续实施不同电流值，带时钟开关功能，操作界面设定，自动调整，自动复位；
12、电流补偿功能：具备多段电流补偿功能，确保温度准确性，可通过补偿系数自行校准；
13、输出工位：1 个工位；
14、数据显示：可实时显示各通道温度值，电流值、以及时间轴曲线图；
15、采样频率：10ms~5s 可调；
16、数据记录间隔：（1~3600）s 可调；
17、数据保存：具备测试数据自动或者手动保存功能，存储空间至少 8GB 以上；
18、数据导出：具备 USB 数据导出功能，数据能导出 CSV、XLSX 等格式文件；
19、配置绝缘纤维板，尺寸不小于长 1000mm×宽 1000mm；
20、温升试验用参考试具通则要求：基本结构尺寸应符合 GB/T 20234.2 和 GB/T20234.3 *新标准的要求，参考试具内部应无垫圈或密封圈，配有支架方便在试验台上使用；
21、配置直流车辆插座（参考 250A）、交流车辆插座（参考 32A 和 63A）参考试
各一套，配 K 型热电偶，线径不大于 0.3mm，配端子或端头加热单元，总加热功率不小于 50W，热电偶和加热单元安装位置参考图 15 和图 16；

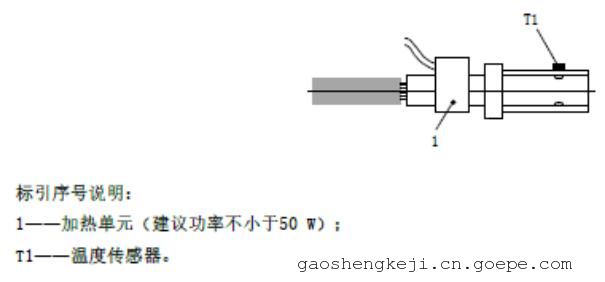

图 15 温度监测试验参考试具（插套）

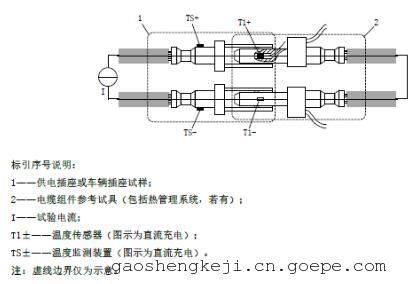

图 16 电缆组件温度监测试验布置

22、配置直流车辆插头（250A）、交流车辆插头（32A 和 63A）参考试具各一套，配 K 型热电偶，线径不大于 0.3mm，配端子或端头加热单元，总加热功率不小于 50W，热电偶和加热单元安装位置参考图 17 和图 18；


图 17 温度监测试验参考试具（插销）

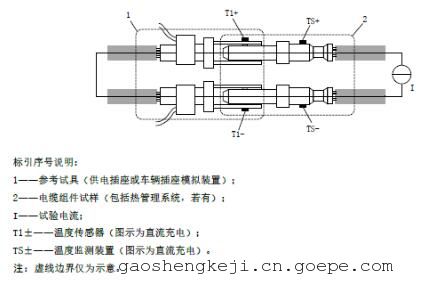

图 18 供电插座和车辆插座温度监测试验布置

23、配置加热源，输出工位不少于 3 个，每个工位的额定输出功率不少于 50W，加热范围（15～95）℃，温升速率控制在（2.5±0.5）K/min。具备温度可控功能，通过温感线反馈控制输出功率，实现温度保持；具备可编辑程序，可设置连续温度点以及对应保持时间。
