delta仪器充电枪插拔寿命及浸泡试验机DFB-20

充电枪插拔寿命及浸泡试验机适用于独立做一个充电枪充电座的机械寿命试验。本试验机采用伺服电动缸、伺服模组、气缸等做为动力，采用小巧夹具夹持试样，原装10寸彩色触摸屏和原装日本可编程控制器（PLC）为控制中心，性能优越，操作方便，自动化程度极高。能夹持充电枪，自动把充电枪浸泡在溶液或者泥浆里等待一段时间后，自动拿出来插入充电枪座，重复该动作，模拟充电枪在户外的插拔寿命。
测试功能：本测试系统主要应用于充电场站系统的测试：
1、充电枪插拔寿命试验机：
1）支持多中充电抢线插拔测试，包括交流、普通直流、快充直流枪线
2）支持多种介质自动浸泡后插拔测试
3）支持插拔测试参数设置、测试状态监测
2、夹具：
1）夹具应能支持多线径/多枪头形式夹持，采用金属结构

设备基本参数：

充电枪插拔寿命试验机技术参数：

1) 驱动装置∶伺服马达、丝杆、导轨

2) 装置结构∶试验装置为水平放置，采用国标40mmx40mm方通骨架焊接而成，封板采用1.2mm宝钢电解板数控加工成型。

3) 控制器∶系统采用10英寸寸工业电脑和可编程序控制器（PLC）逻辑智能控制装置的工作。

4) 各试验参数均可以实现存储功能，再次使用时直接调用，无需再次重新设定，操作简单，使用方便，极高的提高了效率。

5) 能力范围∶能满足所有2p+E、3P+E、3P+E+N等规格品、交流额定电流≤500A或直流≤500A的插座（插头）产品测试，

6) 动作速度∶插头或连接器插入拔出的速度为（0.1～0.80）m/S任意设定，完全满足标准规定的0.8±0.2）m/s的要求；

7) 测试速率∶插头或连接器插入并从插座或器具输入插座拔出的速率为每分钟7.5个行程∶

8) 手动调节;系统带有手动条件按钮，方便试样的装夹∶

9) 驱动系统∶采用伺服电机驱动滚珠丝杆转动和以静音滑轨为导向从而使夹具做左右往复运动，可以提供*大1000N的插拨力，

10) 插拔行程∶0～300mm 任意设定（即伺服电机驱动左侧夹具运动的行程），分辨率0.1mm∶

11) 充电枪座采用X轴与Y轴可调夹具，可以固定500A以下充电枪（提供2种不通充电枪固定座子）

12) 夹具间距∶Max150mm，完全满足标准"两个电器附近应分开至少50mm"的要求；

13) 夹具基座∶上下两侧内外各采用一台直线滑轨，可以确保夹具在运行过程中的直线度和导向结构的强度。

14) 三相插头插座和连接器夹具夹持范围为方形150mm×150mm，圆形 φ150mm；

15) 单相插头插座和连接器夹具央持范围为方形110mm10mm，圆形 φ10mm；

16) 测试工位：1工位独立；

17) 试验次数∶1～999999次任意设定，计数到达设定值时能自动停机；

18) 充电枪插入时间：1～9999.9s可设定；

19) 充电枪插入时间：1～9999.9s可设定；

20) 产品浸泡时间：1～9999.9s可设定；

21) 插拔力：*大1000N，分辨率0.1N，精度1%；

22) 测试介质：可以装入4种不同的溶液或者泥浆，模组可自动带动充电枪浸泡不同的溶液；

23) 可测量每一次插入*大力值，并且把每次力值汇成曲线在电脑查看

24) 每次力值可储存为表格形式查看

25) 报警检测∶遵循"该通必通、该断必断"原则，系统根据"位置与电流"的逻辑关系判断试样是否出现损坏。当被测样品出现损坏时设备能发出声光报警提示，并自动停机；

26) 漏电保护：设备的控制电源进线处安装漏电开关。当漏电时切断控制电源使整个机柜断电：

27) 过流保护：电流上限设定，防止电路出现过流或短路。

28) 过载保护：设备内部装有断路器，当出现过载时能够自动跳脱；

29) 门限保护∶所有活动柜门均装有安全保护开关，当柜门打开时、电源自动被切断，以防止操作人员遭受电击的危险。

30) 急停开关∶电源柜控制面板有急停开关，当出现异常或必要时便于操作人员切断电源柜输出电源：

31) 进出引线：输入输出引线端口均套有护线圈，防止线缆被损伤；

32) 插拔寿命和负载箱同在一台箱体，电源另外1台箱体

33) 外形尺寸：约W2000mmxD1200mmxH1800mm

34) 重量：约650Kg

35) 设备电源：AC220V±10%、50Hz、20A。

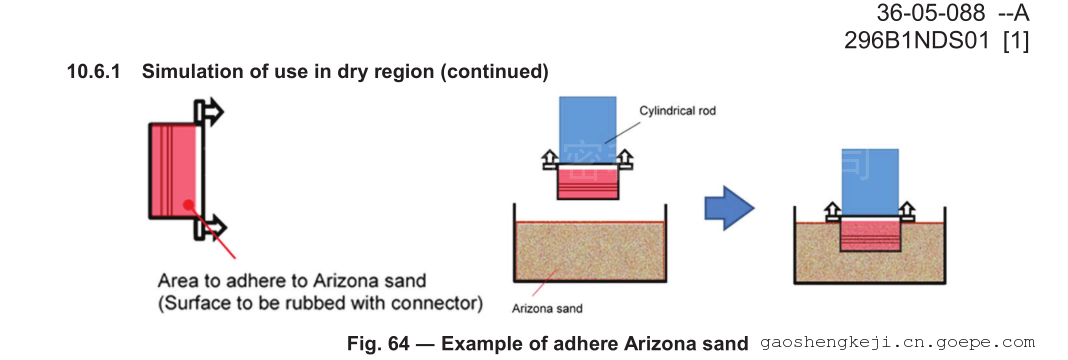

测试试样浸泡方式：

图片仅供参考，以实际为准

设备参考图片：

• 满足标准：

  本试验设备根据本设备符合RNDS-B-20091 v1.0  附件10.6.1和10.6.2的动作测试要求；以及GB15287、GB15288、 GB20234.1 、GB2099、GB16915、GB15 092、 GB17465、 GB11918、 GB13140、 GB14048、 GB7251、 UL310、 UL498、 UL81 7、UL941、UL1059、IEC60309、IEC60998、IEC60669. IEC61058,IEC60439 、EIA-3 64-70等标准，主要用于锂电池结构件的电连接部分在大电流情况下的温升测试。根据测试环境温度可以进行不同环境温度条件下的大电流过载及温升监测。

  GB/T 18487.1-2015电动汽车传导充电系统，第yi部分：通用要求；GB/T20234.1-2023电动汽车传导充电用连接装置，第yi部分：通用要求；GB/T20234.2-2023电动汽车传导充电用 连接装置，第二部分：交流充电接口；通用要求；GB/T20234.3-2023电动汽车传导充电 用连接装置，第三部分：直流充电接口等标准的相关条款要求而设计制造的，适用于电动汽车充电桩插头插座进行分断能力和正常操作寿命测试，可用于充电桩插头插座的插入和拔出力测试，考核插头插座是否能经得起正常使用中出现机械损坏及电气破坏，检验充电桩插头插座电子锁动作及机械锁止机构的可靠性。是电动汽车充电桩插头插座申” 寿命试验的专用设备。配上负载可做加载试验，并设有相应的控制系统。该设备采用先进的PLC 智能控制系统，工业电脑的操作界面，使记录和显示更加精准；可预置试验次数、导通 电流时间、试验行程。箱体由钢板和方通焊接组成，表面烤漆，外形美观；集多项国内外同类产品的优 点，性能稳定，操作方便，是国内各大检测计量机构及实验室的首选。
