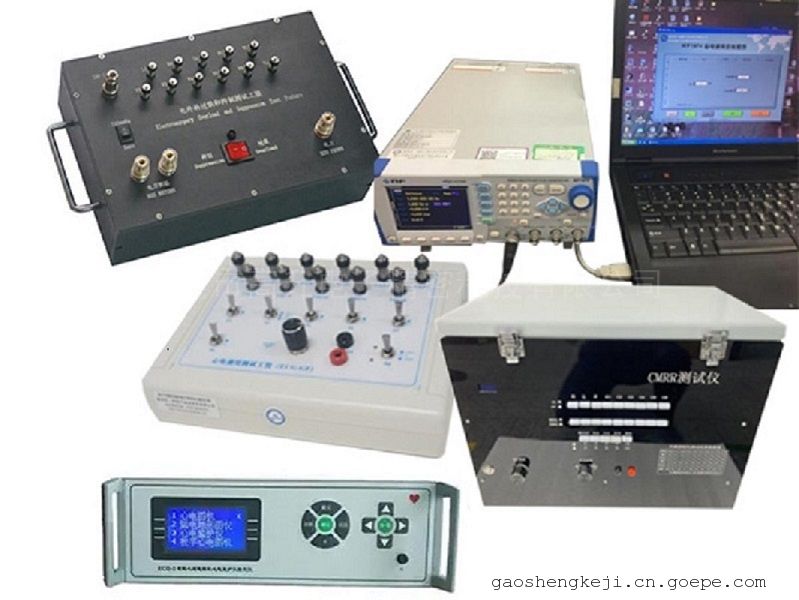

delta仪器心电测试系统GS-DELTA1079

一、高保真信号源心电测试系统

产品概述：

心电测试系统是DELTA德尔塔仪器专门为yi疗器械检验中心、yi疗器械生产企业研发订制的测试系统。满足GB 9706.225-2021医用电气设备 第2-25部分:心电图机的基本安全和基本性能专用要求，以及IEC60601-2-25：2011和 YY1079-2008 标准所需要的心电信号。高保真的心电信号为您的测试提供*坚实的伙伴。本系统亦可兼容用于JJG1041-2008数字心电图机>、<JJG1042-2008动态(可移动)心电图机>、<JJG543-2008心电图机>、<JJG954-2019数字脑电图仪>、<JJG042脑电图机>、<JJF 1149-2014心脏除颤器 >心电部分、<JJG760-2003心电监护仪>的计量校准技术要求，可以用于检定数字心电图机、动态心电图机、心电图机、脑电图机、数字脑电图仪、心电监护仪、除颤仪的心电部分参数。

产品特性：

⚫ 可依客户要求对功能进行订制；

⚫ 操作直观，可直接修改单个参数；

⚫ 快速切换测试项目：QRS 复合波形、性能波形、滞后效应、PACE、CVA 及RESP 等；

⚫ 可用于检定校准数字心电图机、动态心电图机、心电图机、脑电图机、数字脑电图仪、心电监护仪、除颤仪的心电部分参数。

技术参数：

⚫ 电压调节范围：±10V；

⚫ 电压调节分辨率：0.1mV；

⚫ 电压精度：±(1% [Vp-p] 设置值+ 2mVp-p)；

⚫ 频率调节范围： 0.01μHz ~ 5MHz；

⚫ 频率调节分辨率：0.01μHz；

⚫ 频率精度：±(3 ppm 设置值+ 2 pHz)；

⚫ 支持十二导联测试。

二、电外科过载和抑制测试装置

产品特性：

⚫ 完全依照法规要求制作电路；

⚫ 界面简洁，操作简单，和法规贴合度好，可操作性强，有助于简化政府单位及企业、学校测试流程，让操作更有条理。

技术参数：

⚫ 提供电刀回路接口

⚫ ECG 心率：约 73bpm；

⚫ 支持十二导联测试。

三、共模抑制比测试装置

产品特性：

⚫ 完全依照法规要求制作电路；

⚫ 界面简洁，操作简单，和法规贴合度

好，可操作性强，有助于简化政府单位及企业、学校测试流程，让操作更有条理。

技术参数：

⚫ 输入：1—20Vrms，50/60/100/120Hz；

⚫ 支持十二导联测试。

四、智能心脑电图机心电监护仪检定仪

概述：本检定仪能快速完成动态心电图机检定规程的所有检测项目。仪器内嵌双信号源，用于形成正弦波信号与方波脉冲信号叠加的复合测试信号，用于检定动态心电图机的起搏脉冲顺应性及检测能力项目。

技术参数：
⚫方波脉冲信号分量：重复次数：100次/min,*大允许误差：±1%；  脉冲宽度：0.1ms、1ms、10ms,*大允许误差：±0.5%；脉冲上升沿:<100us；  幅度:2mV、20mV和200mV, *大允许误差: ±0.5%；
⚫正弦波信号分量：  幅度(峰峰值)范围： 50.00μV～30.00V ；幅度*大允许误差：±1%；频率范围： 10mHz～500Hz ；频率*大允许误差：10mHz～500Hz   ±0.1%；
⚫检定动态心电图机时，根据规程编有中文菜单提示的检定程序，方便使用。
⚫ ECG仿真信号(用于数字心电图机的检定) a) 幅度（峰峰值）范围:  8.00μV～30.00V；幅度*大允许误差:80.0μV～30.00V ±0.5%；50.00μV～80.0μV ±2%； 8.00μV～50.0μV ±5% b) 周期：1333.3ms(或频率0.75Hz)； 周期*大允许误差: ±0.1%； c) ECG信号中A1、A2…A10*大允许误差±0.5%；

 d) ECG信号中T1、T2…T11*大允许误差±0.5%；
⚫标准心率信号1  (ECG仿真型) (用于数字心电图机的检定)；可产生6种ECG心律测试信号，范围: 20～300次/分；心律测试信号的*大允许误差: ±0.1%； 幅度范围与幅度*大允许误差同第5a；
⚫方波信号 :幅度（峰峰值）范围:8.00μV～30.00V； 幅度（峰峰值）*大允许误差：80.0μV～30.00V ±0.5%； 50.0μV～80.0μV ±2%； 8.00μV～50.0μV  ±5% ；周期范围：2ms～100s，*大允许误差: ±0.1% ；
⚫正弦波信号:  幅度(峰峰值)范围：8.00μV～30.00V； 幅度*大允许误差：(频率在10mHz～200Hz内）80.0μV～30.00V ±0.5%； 50.0μV～80.0μV ±2%； 8.00μV～50.0μV ±5%；频率范围:10mHz～1000Hz ；频率*大允许误差：10mHz～500Hz ±0.1% ；

失真度(20mHz～200Hz)：＜2%；
⚫标准心率信号2 (三角脉冲波，正负2种极性)： 心率范围：10.0～500次／分钟；

心率*大允许误差：±0.1% ；幅度（峰峰值）范围: 4.00μV～15.00V；幅度*大允许误差：40.0μV～15.00V ±1% ；25.0μV～40.0μV ±2%；4.00μV ～25.0μV ±5%；
⚫三角波: 周期范围： 2ms～50s，*大允许误差：±0.1%；
⚫模拟窦性心率信号(或模拟心电信号):  幅度（峰峰值）范围:  8.00μV～30.00V；幅度*大允许误差:80.0μV～30.00V ±0.5%；50.00μV～80.0μV ±2%； 8.00μV～50.0μV ±5%；周期：1s； 周期*大允许误差:  ±0.1%；
⚫极化电压:±300 mV,*大允许误差: ±3%；
⚫微分信号:频率1Hz,*大允许误差:±0.1%；

⚫平衡衰减器:衰减比 1/1000；
*大允许误差±0.3%
⚫共模抑制比检定装置：电压量程：9-11V（有效值）； 电压*大允许误差：±5%。
