Delta德尔塔仪器 电动自行车充电器测试仪 充电测试设备 电动自行单车检测仪GB42296
详细信息
| | 品牌：Delta德尔塔仪器 | | 型号：GB42296 | | 加工定制：是 | |
| | 外形尺寸：/ mm | | 重量：/ ㎏ | | 产品用途：试验机 | |
| | 测量范围：/ | | 控制方式：PLC 触摸屏控制 | | 试验通道：1个通道 | |
| | 循环次数：1～99999次 | | 设定时间：1～99999s | | | |

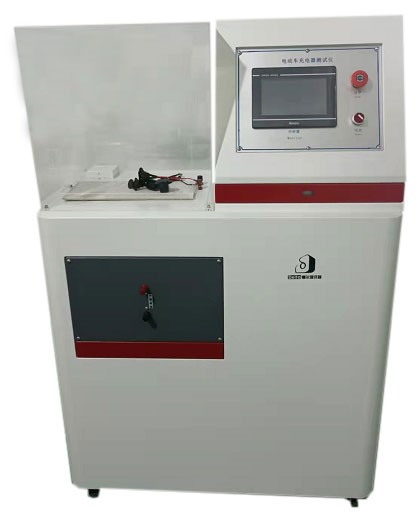

（参考图片）
一、设备用途：
GB42296电动自行车充电器测试仪适用于电动自行车用充电器过充切断和延时切断性能检测。在充电器输出端串接直流电参数测量仪后与电子负载连接，接通电源，对电子负载进行模拟充电。记录充电器在高效充电区电子负载的充电量，转人涓流充电状态时或切断的时间。当充电器进人涓流充电区时，记录输出电流切断，或者当电流表的读数下降到小于5 mA时候的时间。在充电器对电池在高压充电区充电时，持续时间不应超过180 min，电池充入电量不超过1.20C（额定容量）时，充电器应自动转人下一个充电阶段（状态），或者切断输出电流。当充电器进人涓流充电阶段，持续时间不超过180 min，应自动切断输出电流。
二、符合标准：
GB42296-2022《电动自行车用充电器安全技术要求》标准中6.4.2超温保护、6.4.3过充切断、6.4.4延时切断章节试验要求。
GB42296-2022《电动自行车用充电器安全技术要求》标准的技术内容主要测试项目有：充电器的机械安全及结构的外壳冲击、跌落、振动、结、内部布线；充电器的电气安全的泄露电流、电气强度、电气间隙、爬电距离和固体绝缘、
防触电保护、非正常工作、熔断器、充电参数、电源软线和输出线、接地措施；充电器的环境适应性的低温、高温、恒定湿热、防异物侵入、防水；充电器的发热与热失控中温升、超温保护、
过充切断、延时切断性能检测等指标。
三、主要技术参数：
| 1、通道信息 |
| 控制方式 |
PLC 触摸屏控制 |
| 试验通道 |
1个通道 |
| 循环次数 |
1～99999次 |
| 设定时间 |
1～99999s |
| 电流切断时间 |
1～99999s |
| 时间精度 |
±1s |
| 2、馈电式变频电源 |
| 容量 |
0～20KW |
| 输出电压 |
低档:1.0～150.0V； *大电流25A
高档:150.1V～300.0V； *大电流12.5A |
| 输出频率 |
调频:45Hz～400Hz 定频:50Hz、60Hz、400Hz |
| 过载能力 |
1.0Ie＜ I输出≤1.1Ie，延时15s切断输出
1.1Ie≤ I输出≤1.2Ie，延时5s切断输出 |
| 3、高性能电子负载 |
| 输入电压 |
0～120V |
| 输入电流 |
0～60A |
| 功率回读值 |
量程 |
750W |
| 分辨率 |
10mW |
| 精确度 |
±(0.2%+0.2%FS) |
| 4、智能化数字功率计 |
| 项目 |
电压 |
电流 |
| 输入量程(RMS) |
直接输入：
CF=3：
15V/30V/60V/150V/300V/600V
CF=6：
7.5V/15V/30V/75V/150V/300V |
直接输入：
CF=3：
5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A
CF=6：
2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A |
外部输入：
CF=3：2.5V/5V/10V
CF=6：1.25V/2.5V/5V |
| 滤波器 |
线路滤波：可选择OFF、50Hz或5kHz |
| 频率滤波：可选择OFF、50阳z或5kHz |
| |
|
|
|
