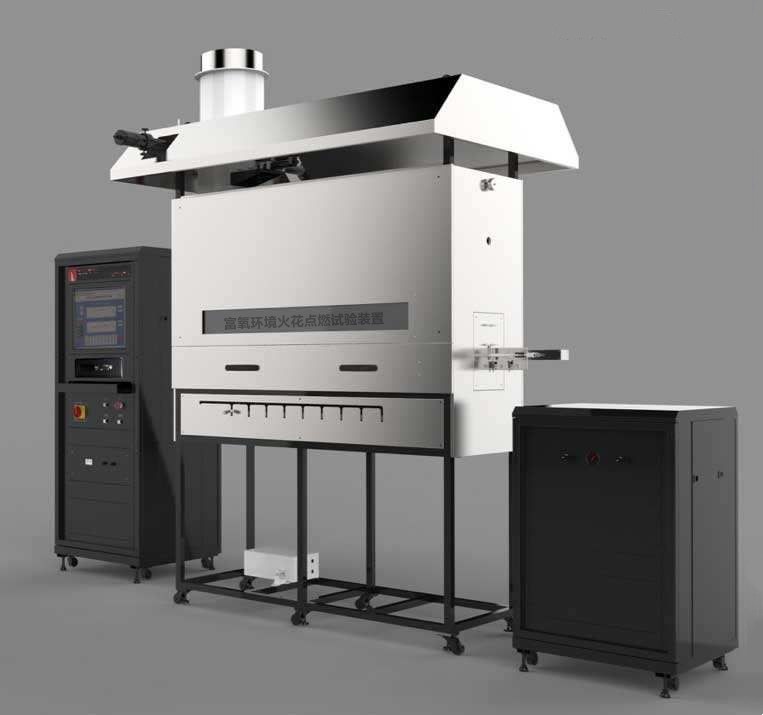

• delta仪器富氧环境火花点燃试验装置delta仪器

    详细信息

     品牌:delta仪器  型号:delta仪器  加工定制:是
     产品用途:火花点燃试验装置

    一、设备概述:

    ME医疗设备富氧环境火花点燃试验装置完全满足标准IEC60601-1:2012 Sub-Clause 11.2.21章节以及GB9706.1-2020中第11.2中条款试验要求,适用于ME设备或ME系统的生产制造商或*监督检验机构使用。富氧环境是指环境压力不超过110kPa时氧浓度大于25%;或者环境压力大于110kPa时,氧分压力大于27.5kPa。本试验装置用于富氧环境中*板卡或器件的火花点燃试验,利用此装罟进行火花点燃试验以确定是否存在点燃源。采用可编程逻辑控制器(P1C)控制整体试验流程,全自动化测试,自动采集试验过程中的电压电流数据,并通讨仪表显示。本试验装置可通过设备上的通讯接口连接外部仪器(如可编程直流电源)和外罟制氧装罟辅助完成测试要求。






    二、设备结构原理:

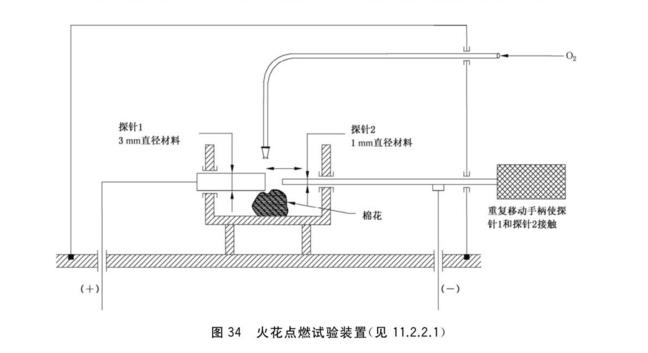

    富氧环境火花点燃试验装置主要根据以下标准原理图设计而成。将用经过考虑的材料制成的两个接片相对放置(见下图)。一个直径为1mm.另一个直径为3mm。电源连接到图示的+-引脚。在靠近两个接头接触面的地方放罟一片棉花。通过一个导管将氧气以小干0.5m/s的速度持续喷到接触面,将阻极向阳极移动以靠近接触面,然后回拉使其分开。至少重复300次以确定火花是否会点献,如果由干电极表面变坏使火花变小,用锉刀清理电极。如果由于氧化棉花变黑并更换它。




    三、主要技术参数:

    1、试验速度:0~60次/分(可预置);

    2、试验次数:1~9999次(可预置),显示当前试验次数,试验完成后自动停机并报警提示;

    3、撞针移动行程可调范围0~80mm(可预置),实时显示当前位置:

    4、监控参数:氧气浓度,氧气流量(可调节0~3L/min);

    5、开路电压:0~100VDC:电压显示精度0.1V+%5;

    6、短路电流:0~100ADC;电流显示精度0.1A+%5;

    7,报状态指示:绿灯自动运行中,红灯停止中,峰鸣器故障报警提示:

    8、在线监控:在测试过程中可通过视频监控系统实时监控测试过程并记录保存,可通过有线或无线进行上传至上位控制系统;

    9,配罟独立通风系统和照明系统,便干观察撞针碰撞瞬间拉弧;

    10、设备外置电源负载箱

    1.可编程直流电源:

    输出电压:0~300V可调;输出电流:0-20A可调;

    2.可调电阴:0~200Ω,功率3KW:
