• delta仪器HME水分损失测量仪delta仪器

    详细信息

     品牌:delta仪器  型号:delta仪器  加工定制:是
     产品用途:水分损失测量

    仪器概述:

    HME水分损失测量仪是一款根据 YY/T 0735.1-2009 《麻醉和呼吸设备湿化人体呼吸 气体的热湿交换器(HME) 第1部分:用于*小潮气量为250mL的HME》和客户使用习惯及需求 研发设计的一款全新的、高自动化的HME检测设备。该设备主要用于对模拟人体的热湿交换器 的性能进行检测,主要检测在HME在使用过程中的水分损失值。





    产品组成:

    HME水分损失测量仪主要由双向气体发生器、湿气发生器、气体输送系统、称重仪器、校准HME、电脑、测试主机、水浴、绝热箱、储气容器等部件组成。



    执行标准:

    HME水分损失测量仪完全满足YY/T 0735.1-2009 《麻醉和呼吸设备湿化人体呼吸 气体的热湿交换器(HME) 第1部分:用于*小潮气量为250mL的HME》标准中一下试验要求:

    6.2.1 原理

    应通过从6.2.2中规定的试验仪器中记录的水分质量损失测量HME的性能。

    6.2.2 试验仪器

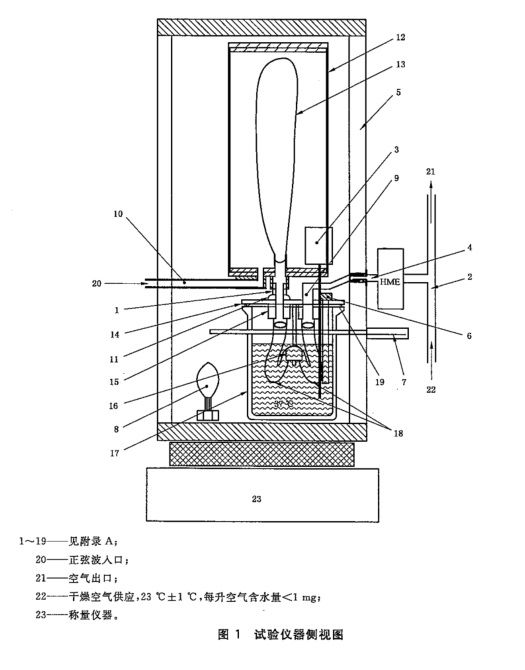

    试验仪器(图1)应由以下部分组成。







    6.2.2.1 双向气流发生器

    这是一个机械驱动的活塞, 用以产生一个具有正弦波形的气流。

    6.2.2.2 水分发生器(HG),含:

    a) 加热水浴(图2),空气通过它双向冒出;

    b) 刚性筒状储气器(图3),*大体积为7L直径约为150mm,含有2L的储气囊;

    c) 绝热箱(图4), 含水浴、储气容器和加热源;

    6.2.2.3 空气交付系统(图5),含有一个内径大于15mm的T型件和一个长至少200mm的排气管。

    6.2.2.4 称量仪器,在被测量的质量范围内精度为±0.1g或更高。

    6.2.2.5 流量测量仪,精度为至少读数的5%。

    6.2.2.6 校准HME(图6),外壳内含9×9排列的81根聚氯乙烯(PVC)管路,每支管路内径为2mm,外径为4mmt,长度为50mm。

    当该仪器已经装好并按6.2.2规定操作,用校准HME的湿气发生器的水分损失应如表3所示。


    主要技术参数:

    1. 双向气体发生器

    试验条件

    VT

    mL

    f

    min-1

    通气

    L/min

    I:E比

    峰值吸入流量

    L/min

    1

    1 000

    10

    10

    1:1

    31.4

    2

    750

    12

    9

    1:1

    28.3

    3

    500

    15

    7.5

    1:1

    23.6

    4

    250

    20

    5

    1:1

    15.7

    2. 潮气发生器:水温、空气温度控制在37℃±0.5℃, 精度0.1℃。

    3. 气体输送系统:干态空气供应,(23±1)℃,每升空气<1mgH2O。

    4. 称重仪器:量程10kg精度为±0.1g。

    5. 校准HME:外壳内含9×9排列的81根聚氯乙烯(PVC)管路,每支管路内径2mm、外径4mm、长度50mm,22外圆锥、15外圆锥、15内圆锥。

    6. 电脑: 按照客户的要求编写软件。

    7. 测试主机:触摸屏控制操作,显示温度、频率、潮气量等参数。
