详细信息
品牌：delta仪器 型号：Pehamed Fluorad 150 加工定制：是 产品用途：透视摄影成像质量测试 标 准：
IEC 61223-3-1 yiyon成像部门的评价及例行试验第3-1部分：X射线摄影和透视系统用X射线设备成像性能验收试验
YY/T 0744-2018 移动式C形臂X射线机专用技术条件
应用范围：
模体可以测量以下参数
- 动态范围 - 对比分辨力 - 空间分辨率 - 线束质量 - 同质性
包含测试细节的铜板夹在丙烯酸玻璃板中。丙烯酸玻璃是白色的，因此在聚光灯条件下可以更好地看到光束。结构位涂在测试板的两侧。
外形尺寸：300毫米*300毫米*18.5毫米。

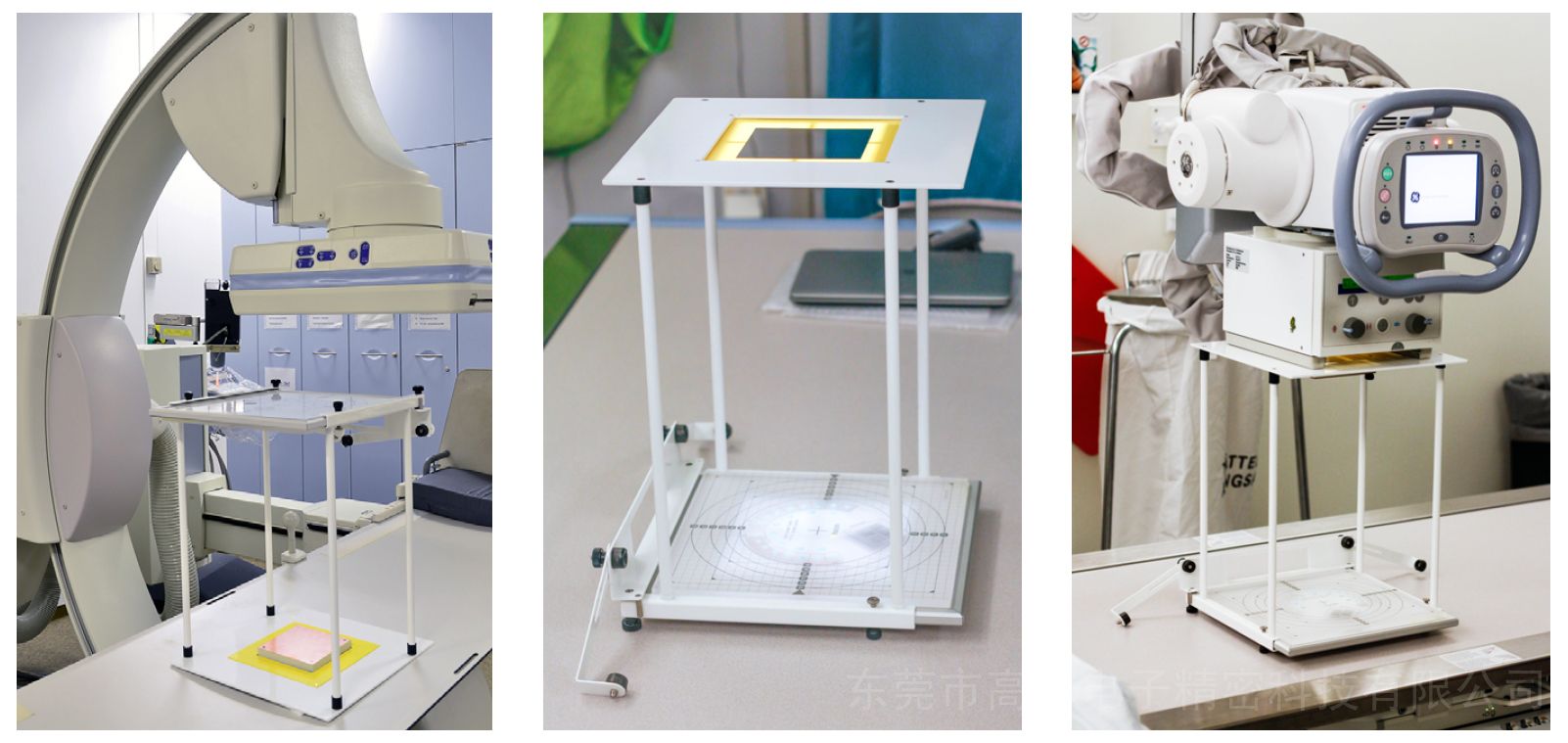

以下为测试摆位示意图
产品简介：
测试体膜用于X射线摄影和荧光透视设备的验收测试（符合DIN 6868/150）
技术参数:
1 . 1.5mm厚度均匀的铜板
2． 高分辨力测试区：0.6 / 0.7 / 0.8 / 0.9 / 1 / 1.2 / 1.4 / 1.6 / 1.8 / 2 / 2.2 / 2.5 / 2.8 / 3.1 / 3.4 / 3.7 / 4 / 4.3 / 4.6 / 5.0 lp/mm，与长轴保持45°夹角放置，铅厚0.1mmPb
3. 8个直径为10mm深度为0.4/0.6/0.8/1.2/1.7/2.4/3.4mm/4.0mm的细节对比度物体，用于判定当前工作设置的对比度分辨力
PMMA中细节对比度目标的深度
位置a
深度（mm）
对比度（%）b
1
0.4
0.9
2
0.6
1.3
3
0.8
1.8
4
1.2
2.8
5
1.7
4.0
6
2.4
5.6
7
3.4
8.0
8
4.0
9.4
在均匀内场中一排八个圆形细节对比物，直径为10mm，用于确定工作点处的对比度分辨率。
在75kV的管电压下并且当使用由铝制成的25mm厚的吸收器时，参考步骤9得到各个细节对比步骤的动态值。4． 动态楔形梯：铜，17阶0.00/0.18/0.36/0.54/0.74/0.95/1.16/1.38/1.50/1.73/1.96/2.21/2.45/2.70/2.96/3.22/3.48mm
动态阶梯的厚度
位置
铜厚[mm] a
亚克力厚度[mm]
动态范围 b
1
0.00
4.0
16.0
2
0.18
4.0
11.3
3
0.36
4.0
8.0
4
0.54
4.0
5.66
5
0.74
4.0
4.00
6
0.95
4.0
2.83
7
1.16
4.0
2.00
8
1.38
4.0
1.41
9
1.50
17
1.00
10
1.73
12
1/1.41
11
1.96
12
1/2.00
12
2.21
12
1/2.83
13
2.45
12
1/4.00
14
2.70
12
1/5.66
15
2.96
12
1/8.00
16
3.22
12
1/11.3
17
3.48
12
1/16.0
b 在铜阶楔的每个步骤的位置中，在PMMA内的一排16个圆形细节对比物体，直径为4mm，深度为2.5mm，用于评估铜阶梯楔的每个步骤中的对比度
a 在75千伏的管电压下，当使用由铝制成的25毫米厚的吸收器时，各步骤的动力学值参照步骤9得出。在PMMA（聚甲基丙烯酸甲酯）板上有16个直径为4mm深度为2.5mm的对比细节物体（用于评价铜楔形梯中每一级的对比度分辨力

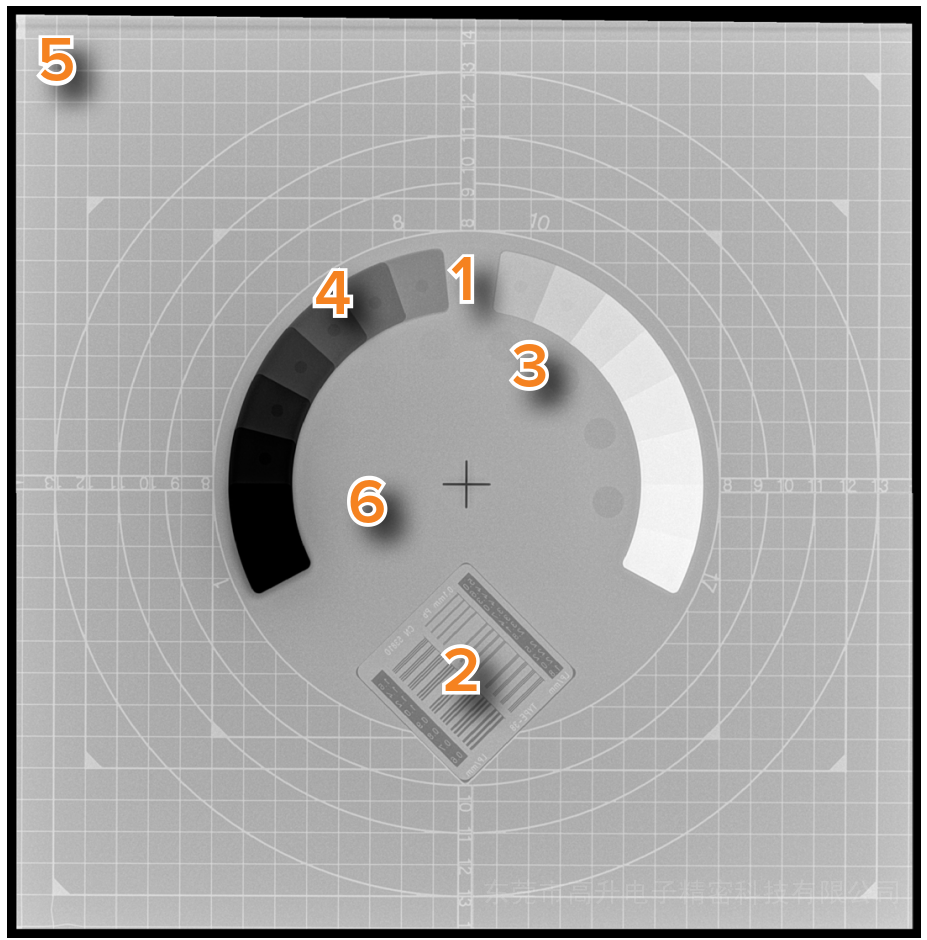

放射影像中可观察的数字号码，用以指示动态铜楔形阶梯位置
5．体模空间位置标尺线
6. 不透视中心十字标记尺，空白区可测试影像均匀性
7． 模体尺寸：300x300x18.5 mm
商品详情：

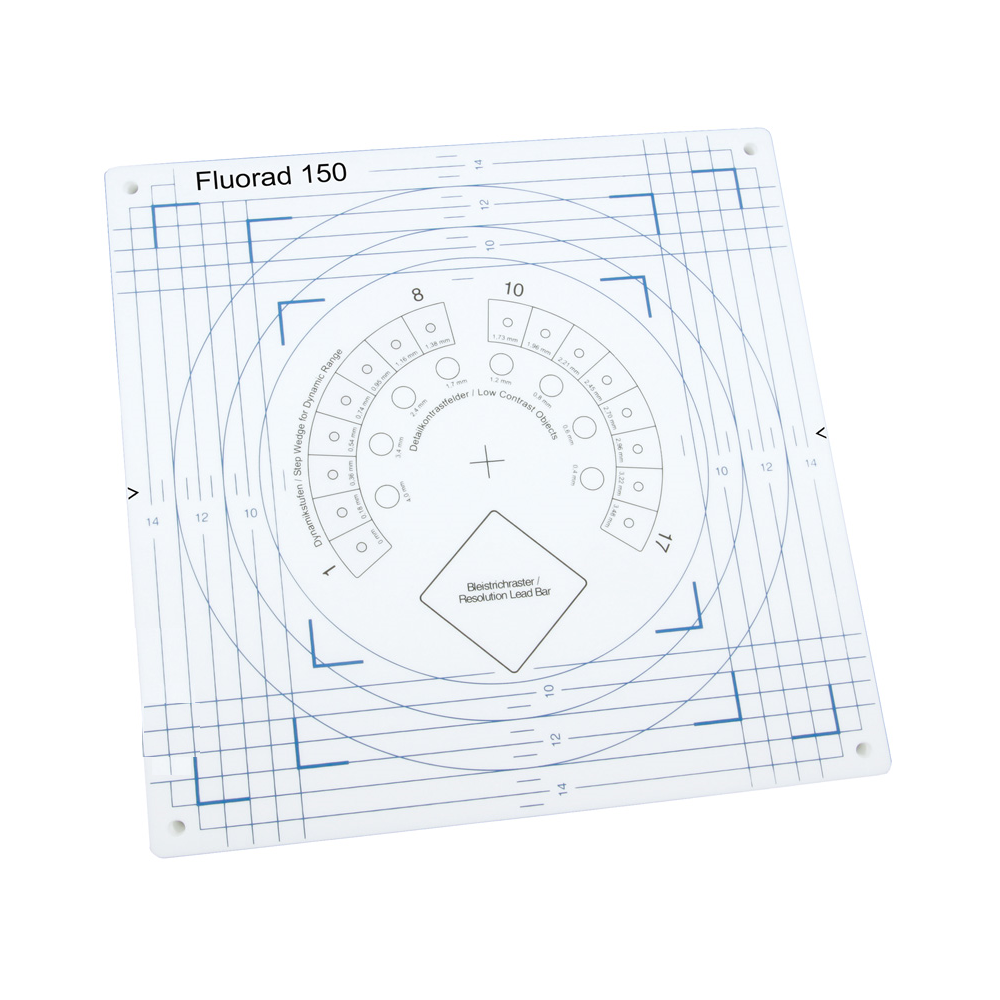

Pehamed Fluorad 150 透视摄影成像质量测试板
标准配置：Pehamed Fluorad 150 透视摄影成像质量测试板1块、25MM铝滤过板、使用手册、工具箱。
-
-
