delta仪器光野射野一致性检测板线束垂直度测量筒套装delta仪器

标　　准：

GB 9706.12（IEC60601-1-3） yiyon电气设备 diyi部分 安全通用要求 三、并列标准 诊断X射线设备辐射防护通用要求

JJG 744-2004 yiyon诊断x射线辐射源检定规程

WS 76-2020 yiyon常规X射线诊断设备质量控制检测规范

应用范围：

测量X线辐射野与灯光照射野各边的偏差数。

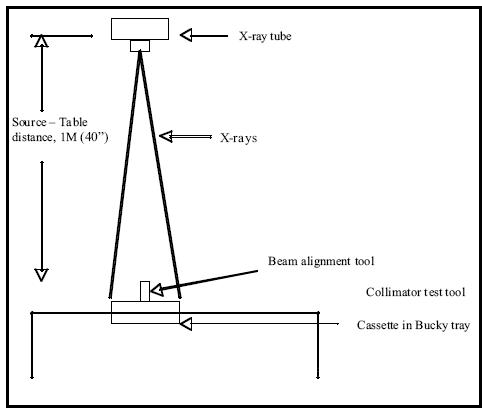

测量X射线束与影像接收器平面安全准直的偏差，及基准轴垂直度的误差。

摄影系统（点片）

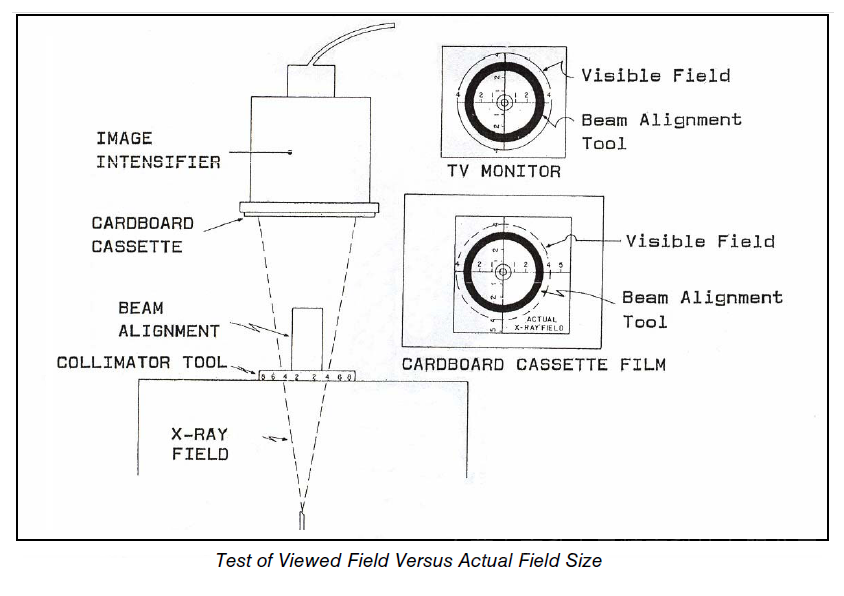

影像增强器系统

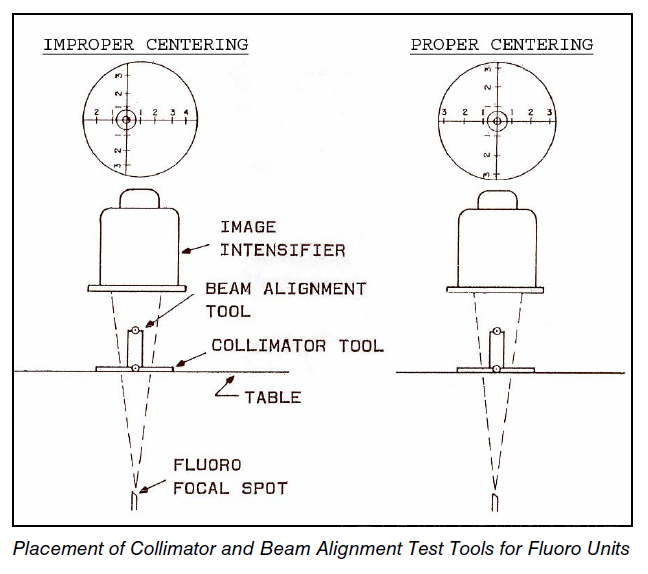

透视系统

产品简介：

适用所有yiyon诊断X射线设备的光野指示器指示的精度和X射线管基准轴线束与影像接收器平面的垂直度的评价

技术参数:

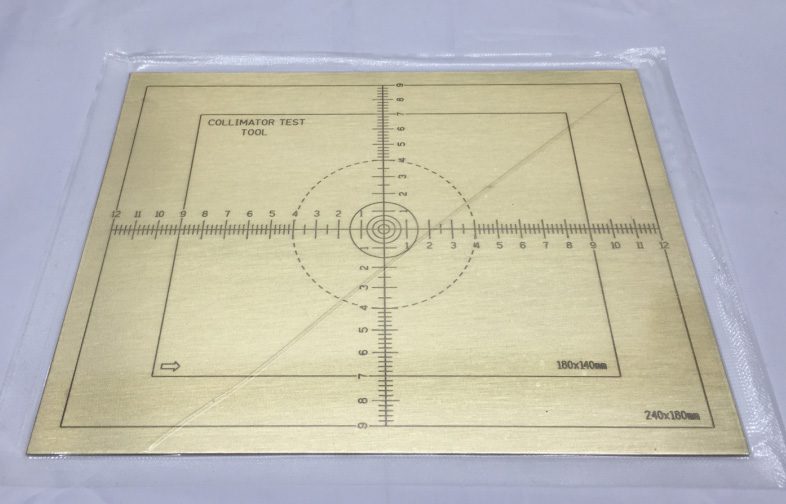

订货号200169：光野与辐射野一致性检测板（限束器灯光野与X射线实际照射野偏移量的检测工具）

1. 光野横轴：240mm长，分度2mm，带测量辅助标尺 (分度有5mm可选，请来电咨询)

2. 光野纵轴：180mm长，分度2mm，带测量辅助标尺

3. 光野框：180mmx140mm，240mmx180mm

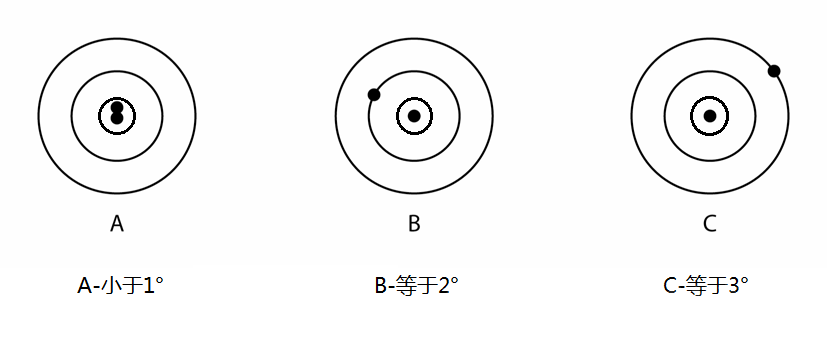

4. 垂直度测试圆：1°，2°，3°，6°，偏差：< 20分

5. 管组件纵轴方向指示标记：←

6. 材料：铜

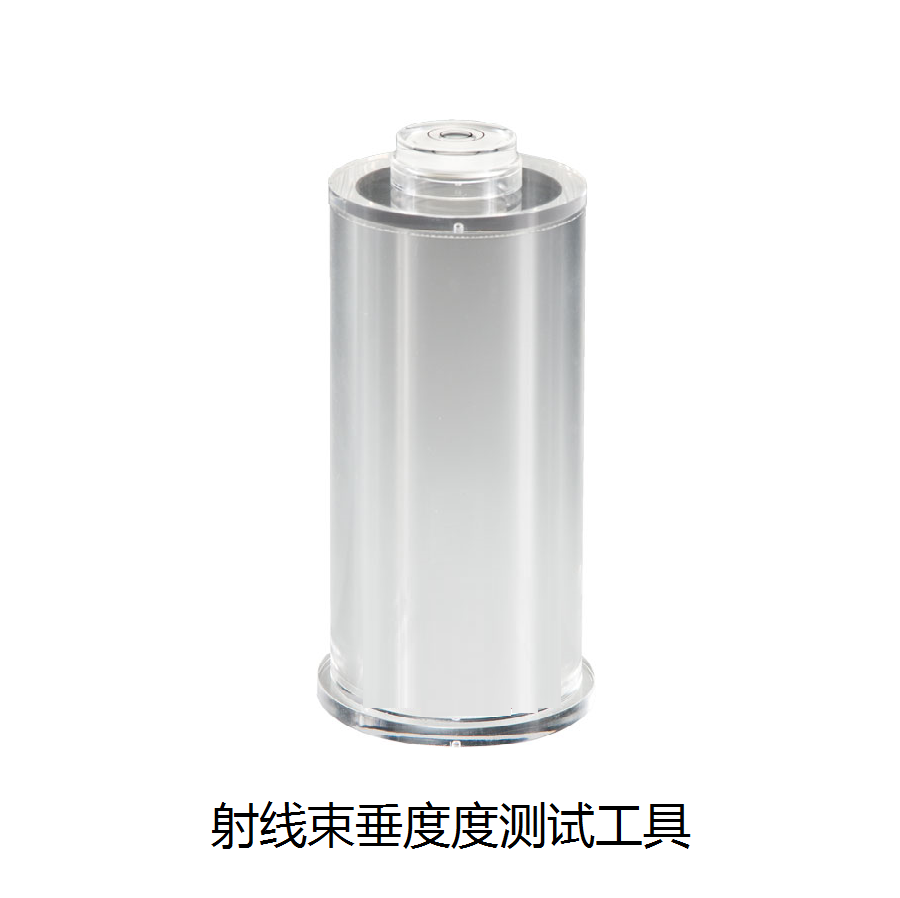

准直筒（射线束中轴垂直度检测）

1. 筒高，150mm，基座直径80mm，亚克力

2. 定位点：中心轴置1mm定位钢球2个

3. 水平仪：偏差 < 10分

4. 放大比标尺（可选功能）

商品详情：

此商品提供现货供应

光野射野一致性检测板/线束垂直度测量筒套装

标准配置：光野射野一致性检测板200169 1只，线束垂直度测量筒200249  1只，说明书1份

选购提示:请根据客户的使用条件选择标尺刻度,5mm分度需与客服预约订购, 可接收客户其它尺寸订制服务

选配件：便携箱
