静电放电发生器：

触摸式全智能静电放电发生器分三个系列，P系列，T系列，H系列。T系列产品采用7.0英寸彩色触摸屏操作，符合并超越EN/IEC61000-4-2和GB/T17626.2*新标准相关要求。

一、设备工作电源要求

1、输入电压：单相 AC220V±10%(中国大陆)

2、频率：50/60Hz

3、相数：单相 3 线制（L—N—PE）

4、电压分辨率：1V

5、输出电压波形畸变率≤5%

6、总功率：MAX 250W

二、设备主要功能和特点

1 、符合EN/IEC61000-4-2和GB/T17626.2*新标准相关要求；

2 、7.0寸触摸屏、中英显示，操作方便；

3、采用进口程控高压电源，性能稳定；

4、体积小，携带方便

5、内置温湿度显示、实时高压显示，

6、内置国标模式、用户自定义模式，编程模式，增压模式，操作便捷；

7、*高测试电压达到20KV

8、根据测试标准不同可以方便更换放电模块；

9、放电枪头可自由更换；

10、内置RJ45和RS232接口，可通过电脑实施远程控制，自动记录实验数据，保存打印测试报告。

三、设备使用环境要求

户内使用；

1、海拔高度不超过1000米；

2、环境温度为－10℃～＋40℃；?

3、相对湿度不大于85％；?

4、无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体

5、电源电压波形为正弦波,波形畸变率<5%；

6、接地电阻不大于0.5Ω；

四、设备设计制造依照标准

1、GB/T17626.2

2、EN/IEC61000-4-2

3、ISO10605

4、GB/T19951

5、ITU-TK.20

6、IEC61000-6-1

7、IEC61326

8、ISO14304

9、IEC61340-3-1

10、GR 1089

11、EN61326

五、主要技术参数

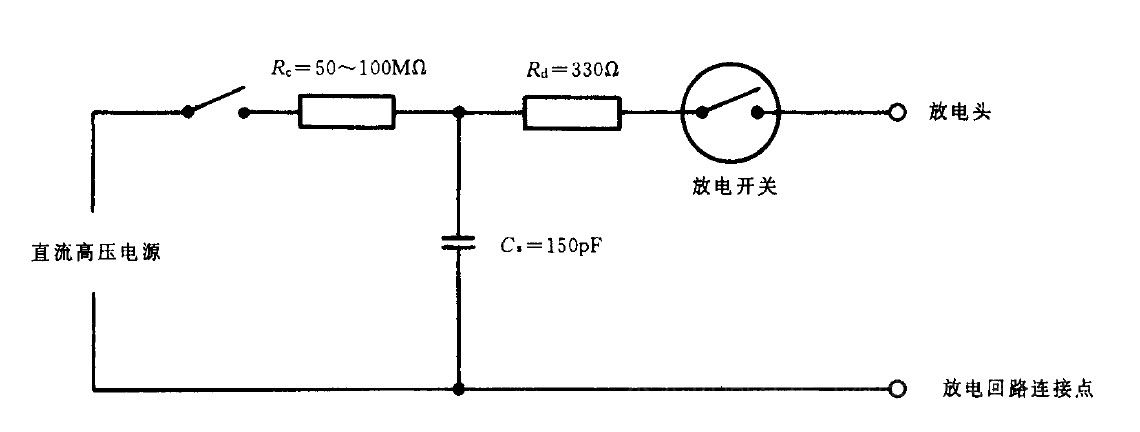

六、产品原理图：

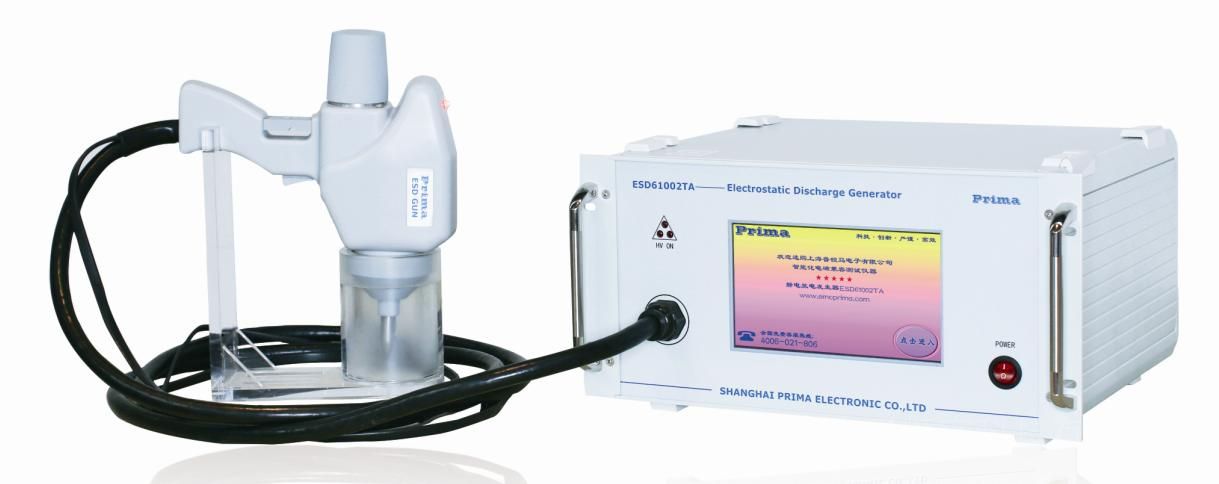

七、设备图片

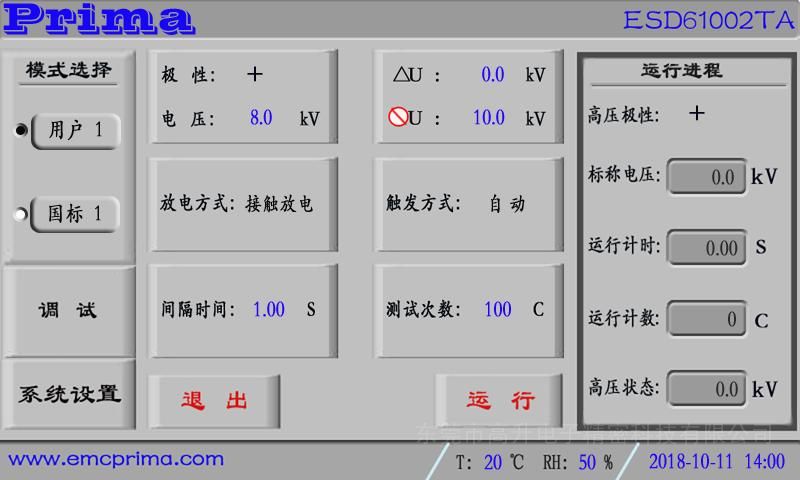

八、产品界面

九、上位机软件（选配）

十、标准定义波形

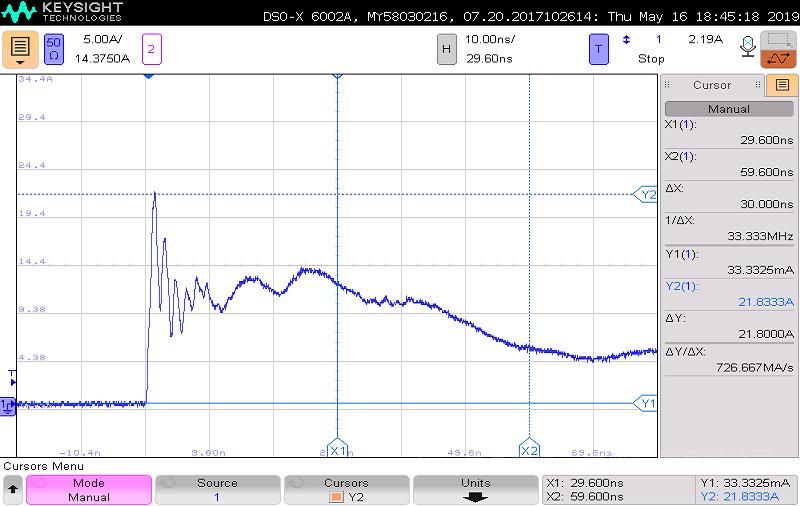

十一、实测波形

十二、实验配置：标准静电放电实验环境ESD-DESK

静电放电实验桌是为静电放电试验而专门设计的试验装置，符合EN/IEC61000-4-2和GB/T17626.2标准，也可以用于脉冲群和衰减振荡波的抗扰度试验。

标准静电放电实验桌规格：

这套试验配置是针对静电放电试验专门设计的，符合EN/IEC61000-4-2和GB/T17626.2标准的要求，对提高静电放电试验的重复性和可比性有重要作用。根据被试设备不同，静电放电试验有台式和落地两种配置，ESD-DESK则是两种配置的组合。本配置还可以用于脉冲群和衰减振荡波的抗扰度试验。

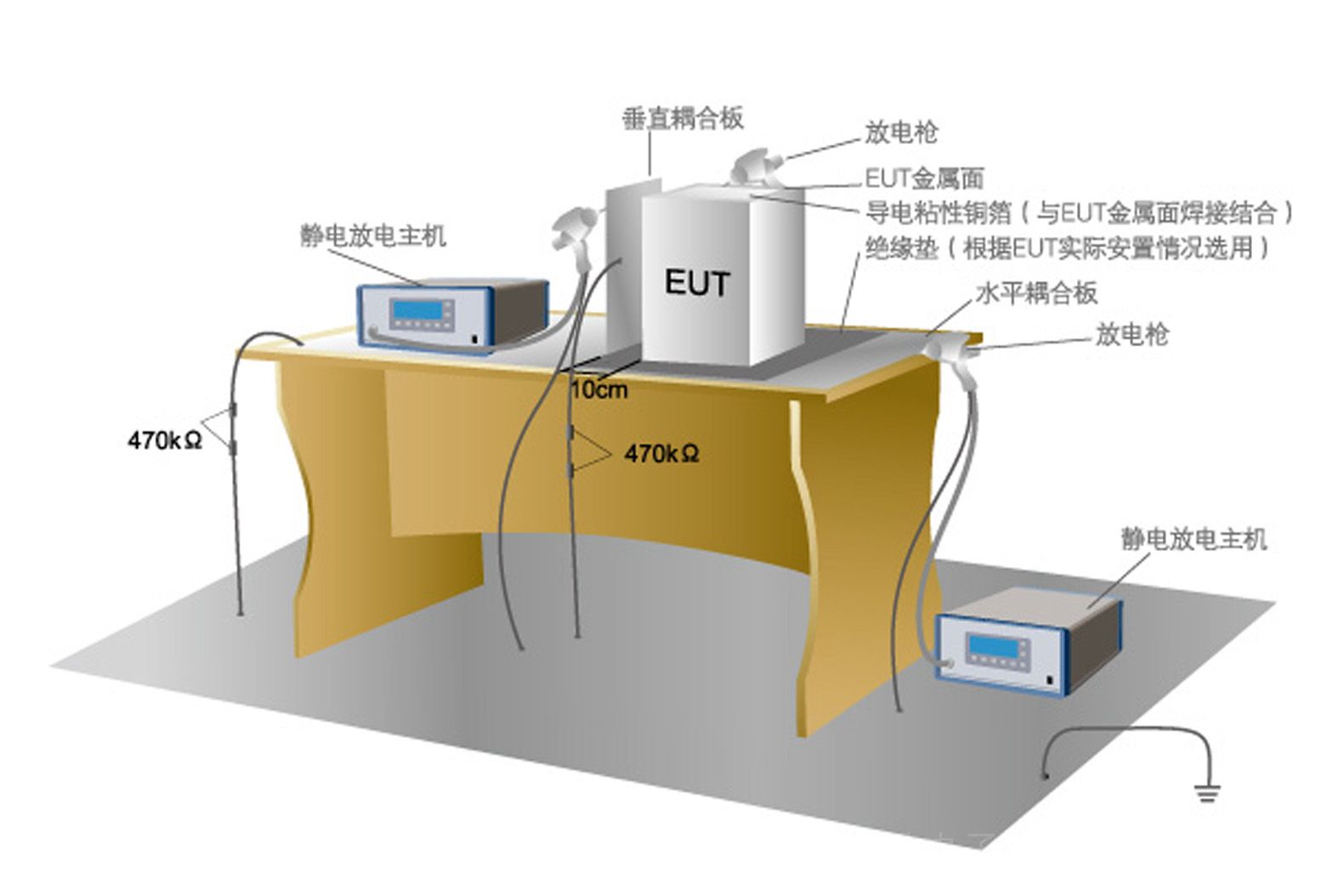

静电放电抗扰度试验配置示意图：
