delta仪器呼出气体酒精含量检测仪检定装置AGV-H

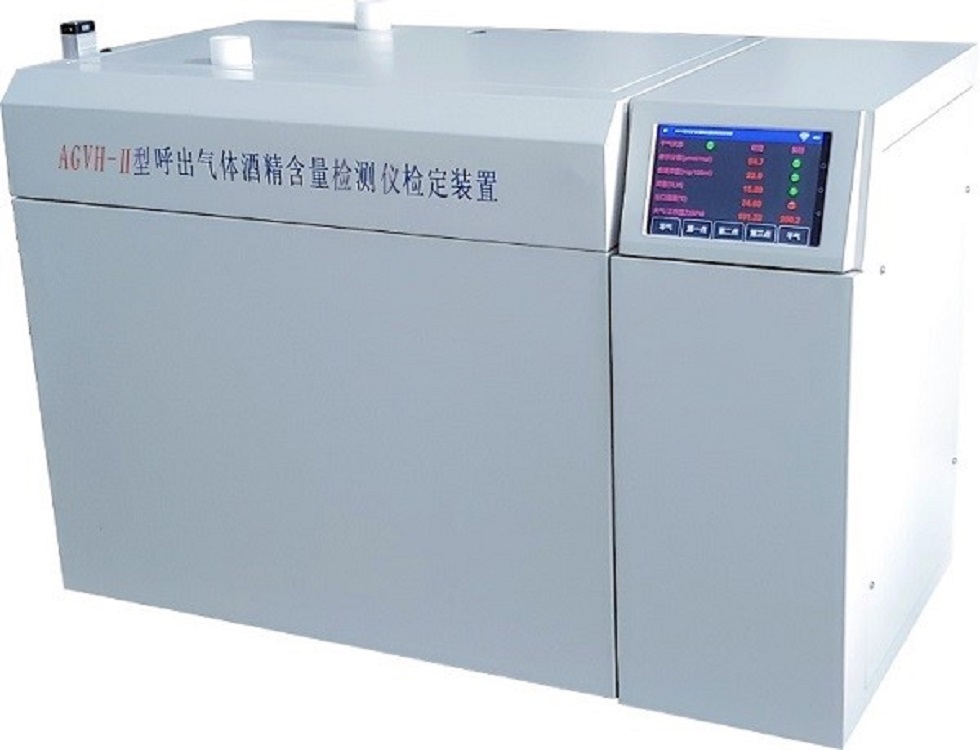

呼出气体酒精含量检测仪检定装置
型号：AGV-H

仪器开发背景：2024年3月1日，国家标准GB/T 42430-2023《血液、尿液中乙醇、甲醇、正丙醇、丙酮、异丙醇和正丁醇检验》正式实施，对饮酒驾驶和醉驾的检验标准等内容进行了科学严谨的规定，引起社会广泛关注。呼出气体酒精含量检测仪作为公安交通部门现场快速检测车辆驾驶人员呼出酒精含量的主要zhi法工具，其产品质量对于车辆驾驶人员醉酒驾车的认定和jiao警部门有效zhi法具有重要作用。
仪器概述：本装置完全满足呼出气体酒精含量检测仪国家计量检定规程JJG 657-2019、型式评价JJF1785-2019和国家标准GB/T 21254-2017的要求。同一台装置同时满足发生源建标要求和钢瓶气建标要求。
2.发生源依据GB_T 5275.9-2014气体分析动态体积法制备校准用混合气体 第9部分饱和法，装置采用无水乙醇作为原料，连续动态发生干式空气中乙醇气体，连续发生时间不少于24h，同时可产生不小于2.0mg/L质量浓度的空气中乙醇气体。装置应具有乙醇储备罐，其使用量可满足一年需求。装置应可发生空气中乙醇湿气，气体出口处乙醇气体（湿气）相对湿度：95%±5%，满足国际建议 OIML R126的相关要求。
3.气体出口处应内置温度传感器，可实时在线监测出口气体温度并实时显示其温度状态，出口气体温度：(34±0.5)℃。检定过程中装置不受外界温度波动影响，在（18-30）℃ 范围内所有指标满足规程要求。装置采用的气体加热方式应符合特种设备安全技术规范TSG 23-2021《气瓶安全技术规程》要求，保障生产安全。
4.装置应内置检定规程中要求的检定浓度点，检定点通过按键快速切换，切换后稳定时间不大于15s, 发生装置发生的乙醇气体浓度应与设定值一致，不需修正，即可满足规程要求；发生的乙醇气体质量浓度范围：（0～2.0）mg/L，其质量浓度相对扩展不确定度：检定点0.100 mg/L，不大于4.5%，k=2，其余检定点，不大于2.3%，k=2；发生装置发生的乙醇气体稳定性（不小于3个月）：检定点0.100 mg/L，不大于2.0%，其余检定点，不大于1.0%。
5.进样流量不小于15L/min，流量可调，进样过程流量波动不超过4%。
6.需具有呼气阻力试验功能、呼气中断试验功能、呼气*小流量和*短持续时间试验功能、呼出气体体积效应试验功能和呼气持续时间效应试验功能。
7.需具有实时监测、采集装置气体出口处的温度和压力，自动进行呼气中酒精摩尔分数、呼气中酒精质量浓度及血液中酒精质量浓度之间的换算和显示。
8．配备精密红外酒检仪
分辨力：0.001mg/L;重复性：检定点0.10mg/L时，不大于1.5%；其余检定点，不大于0.5%
9.配套设备：
国家一级有证空气中乙醇标准物质：4L瓶，浓度为0.1 mg/L、0.4mg/L、0.6 mg/L，Urel=1%,k=2；
空气中丙酮标准物质：4L瓶,浓度：0.5mg/L,Urel=5%,k=2；
空气中一氧化碳标准物质：4L瓶，浓度：0.2mg/L,Urel=5%,k=2；
流量计：控制范围（6～36）L/min， 2.5 级；
大气压力计：分辨率： 1 hPa，MPE： ±2.5 hPa；
差压计：测量范围（0～3000）Pa，MPE:±50 Pa；
测温仪：测量范围（15～35）℃，MPE：±0.2 ℃；
清洁空气发生器：排气量：不小于240L/min，储气罐：不小于50L；
配套减压阀及管路

仪器特征：
1、呼出气体酒精含量检测仪检定装置可发生干式和湿式乙醇气体，适用于干法、湿法的检定、校准与科学研究；
2、可任意设置乙醇气体浓度，并内置检定规程中要求的检定点，检定点切换后稳定时间不大于15 s；
3、实时监测、采集装置气体出口处的气体温度、湿度和压力，自动进行呼气中酒精摩尔分数、呼气中酒精质量浓度及血液中酒精质量浓度之间的换算和显示；
4、具有呼气阻力试验功能，在线测量并可实时显示、计算、存储和查询结果；
5、具有呼气中断试验功能，可设定启动流量、中断流量及呼气时间；
6、具有呼气小流量和短持续时间试验功能，可设定流量和呼气时间；
7、具有呼出气体体积效应试验功能和呼气持续时间效应试验功能，可设定气体浓度、流量和呼气时间；
8、可对空气中乙醇、干扰气等钢瓶气体进行加热，满足溯源、干扰气相关试验要求；
9、内置乙醇储备罐，其储量可使用一年，便捷、高效、成本低；
10、具有红外自动启停和手动启停功能，用于部分试验项目操作；
11、呼出气体酒精含量检测仪检定装置采用平板电脑智能化操作，简单快捷；
12、带中国测试技术研究院计量证书 、提供人员资格培训、建标服务。

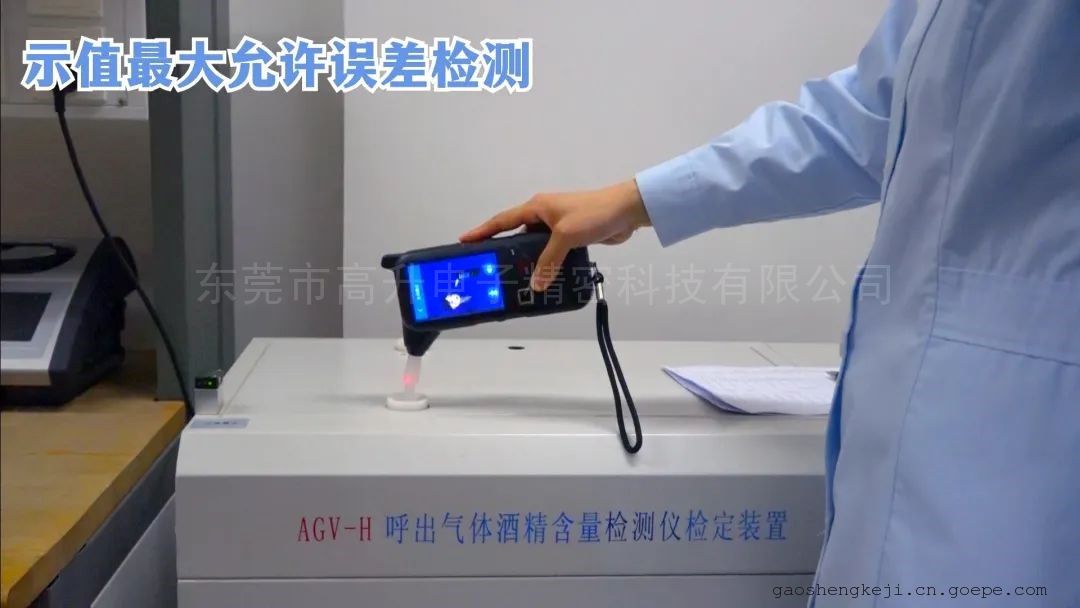

（公安部di一研究所技术中心实测现场）
